高密度互连(HDI) PCB 中盲孔的隐藏优势

来源: 时间: 2025/07/28 15:07:00 阅读: 173

在快速发展的电子世界中,高密度互连 (HDI) PCB 处于实现更小、更快、更高效的设备的最前沿。使 HDI 技术脱颖而出的一个关键特性是盲孔的使用。但是,HDI PCB 盲通的优势到底是什么,为什么工程师应该在设计中考虑它们呢?简而言之,盲孔可以提高信号完整性、减小电路板尺寸、增强可靠性,并在规划正确的情况下节省潜在的成本。本博客深入探讨了这些优势,探讨了盲通成本与性能、盲通信号完整性优势等方面,以及它们在高速 PCB 盲通孔应用中的作用。让我们揭开盲孔的隐藏潜力,看看它们如何提升您的下一个项目。



HDI PCB 中的盲孔是什么?

在我们探讨优点之前,让我们先定义什么是盲孔。盲孔是印刷电路板 (PCB) 中的一种垂直互连接入 (via),它将外层连接到内层,但不穿过整个电路板。与跨越所有层的传统通孔过孔不同,盲孔只能从电路板的一侧看到,通常使用激光钻孔创建以实现精度,并镀铜以提高导电性。


在空间有限且元件密度高的 HDI PCB 中,盲孔起着至关重要的作用。它们允许设计人员连接特定层,而不会占用其他层上不必要的空间,从而为额外的布线和组件腾出空间。这种有针对性的连接使盲孔成为现代 PCB 设计的游戏规则改变者,特别是对于智能手机、可穿戴设备和医疗设备等紧凑型高性能应用。

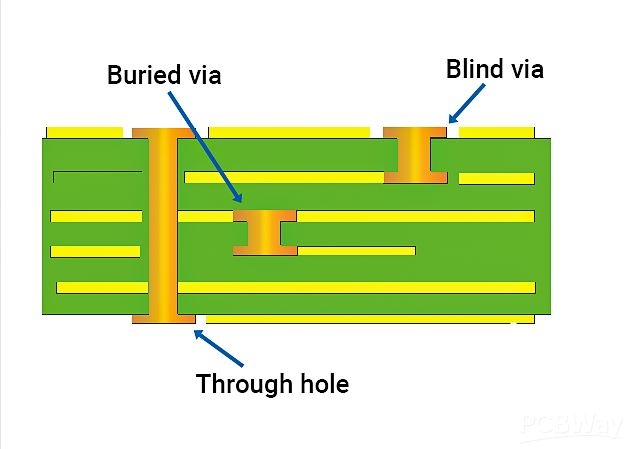

盲孔




盲孔在 HDI PCB 设计中的主要优势

盲孔带来了多种独特的优势,使其成为从事高密度和高速设计的工程师的首选。下面,我们通过详细的解释和实用的见解来分解最重要的 HDI PCB 盲板优势。

1. 紧凑设计的空间优化

盲孔的突出优点之一是能够节省空间。在具有通孔过孔的传统 PCB 设计中,每个过孔都会占用所有层的空间,即使它只需要连接两个特定层。另一方面,盲孔停在所需的内层,使其余层可以自由用于其他走线或组件。这对于 HDI PCB 尤其重要,因为每一平方毫米都很重要。

例如,在六层板中,盲孔可能会将第 1 层连接到第 2 层,而不会影响第 3 层到第 6 层。在某些设计中,这可以将整体电路板尺寸减小多达 20-30%,从而在不牺牲功能的情况下实现更紧凑的产品。更小的电路板还意味着更少的材料使用,这可以降低大批量制造的生产成本。

2. 增强高速应用的信号完整性

当谈到盲通孔信号完整性优势时,其影响是显着的,尤其是在高速 PCB 盲孔应用中。信号完整性是指电信号通过 PCB 时的质量。信号完整性差可能会导致数据丢失、噪声或延迟,这在 5G 设备或高频通信系统等高速设计中是不可接受的。

盲孔通过缩短信号路径来提高信号完整性。由于它们不穿过不必要的层,因此它们减少了导电路径的长度,最大限度地减少了信号反射和串扰。此外,盲孔消除了“短截线”——过孔中未使用的部分,可以充当天线并导致信号失真。例如,在工作频率为 10 GHz 的设计中,去除带有盲孔的短截线可以将信号损耗降低多达每英寸走线长度 0.5 dB,从而确保更干净、更快速的数据传输。

3. 增加布线密度和灵活性

HDI PCB 通常需要复杂的布线才能在小区域内容纳大量组件。盲孔通过释放不涉及连接的层上的空间来提供更大的布线灵活性。这使得设计人员可以在每一层上放置更多的走线和组件,从而在不增加电路板占用空间的情况下实现更高的电路密度。

例如,在可穿戴设备中使用的多层 HDI PCB 中,与仅依赖通孔过孔的设计相比,盲孔可以使内层的走线密度提高 50%。这种增加的灵活性对于现代电子产品来说是无价的,因为小型化是一个不变的目标。

4. 通过更小的纵横比提高可靠性

可靠性是任何 PCB 设计中的关键因素,盲孔在这方面也提供了优势。由于与通孔过孔相比深度较小,盲孔通常具有较低的纵横比(过孔深度与直径之比)。较低的纵横比(在 HDI 设计中通常约为 1:1 或更低),使其在制造过程中更容易镀铜,从而降低空隙或电镀不完全等缺陷的风险。

这种可靠性在暴露于恶劣条件的应用中尤为重要,例如汽车电子或航空航天系统。制造精良的盲孔比更深的通孔孔更能承受热循环和机械应力,从而确保长期性能。



盲孔成本与性能:取得适当的平衡

工程师普遍关心的问题是成本与性能权衡。乍一看,盲孔似乎更昂贵,因为需要先进的制造技术,例如激光钻孔和精确的层对准。然而,如果进行战略性规划,它们可以节省总体成本,同时提高性能。

盲孔的制造成本

合并盲孔的成本很大程度上取决于设计和制造过程的复杂性。激光钻孔用于创建小直径盲孔(通常小于 150 微米),比用于通孔的机械钻孔更昂贵。此外,带有盲孔的 HDI 板可能需要顺序层压,其中层是逐步构建的,从而增加了生产时间和成本。

平均而言,与带有通孔的标准 PCB 相比,带有盲孔的 HDI PCB 每平方英寸的成本可能高出 10-20%。然而,这种成本通常会被减小的电路板尺寸和设计中所需的层数减少所抵消。对于大批量生产,减少材料所节省的费用可能超过初始制造费用。

性能提升证明投资合理

从性能的角度来看,盲孔的投资通常是值得的。仅信号完整性的改进就可以在高速应用中产生重大影响,在高速应用中,即使噪声或延迟的微小降低也会影响最终产品的功能。例如,在5G通信模块中,使用盲孔优化信号路径可以将数据速率提高高达15%,直接转化为更好的用户体验和产品竞争力。

此外,盲孔节省的空间可以减少 PCB 叠层所需的层数。可能需要八层通孔过孔的设计可以在六层盲孔中实现,从而显着降低材料和制造成本。

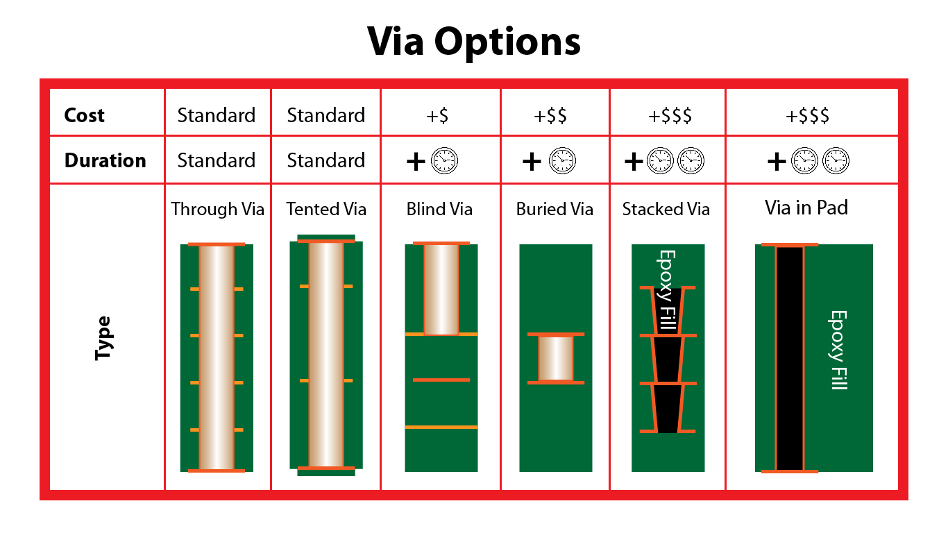

通过期权成本和持续时间



盲孔在高速PCB设计中的应用

盲孔在高性能和空间限制至关重要的高速 PCB 盲孔应用中特别有价值。以下是它们闪耀的几个领域:

  • 电信:在 5G 基础设施和设备中,盲孔通过最大限度地减少信号损失和串扰来帮助管理高频信号(高达 28 GHz 及更高)。

  • 消费电子产品:智能手机和平板电脑依靠带有盲孔的 HDI PCB 将强大的处理器、内存和传感器封装到超薄外形中。

  • 医疗器械:紧凑型诊断工具和可穿戴健康监测器使用盲孔,在小型便携式设计中实现高功能。

  • 汽车系统:高级驾驶辅助系统 (ADAS) 和信息娱乐单元受益于盲孔在不同环境条件下的可靠性和信号完整性。



实现盲孔的设计注意事项

虽然盲孔具有许多优点,但其实施需要仔细规划,以最大限度地提高效益并避免潜在的陷阱。以下是工程师的一些关键考虑因素:

叠加规划

设计带有盲孔的 HDI PCB 首先要经过深思熟虑的层叠层。确定哪些层需要通过盲孔连接,并确保制造工艺支持所需的过孔深度和直径。典型的 HDI 叠层可能包括第 1-2 层和第 5-6 层之间的盲孔,以及用于内层连接的埋孔,从而优化空间和成本。

过孔尺寸和纵横比

HDI 设计中的盲孔通常使用直径小至 100-150 微米的微孔。保持低纵横比(理想情况下为 0.75:1 至 1:1)可确保可靠的电镀并最大限度地减少制造缺陷。与您的制造合作伙伴密切合作,确认他们在微孔钻孔和电镀方面的能力。

信号完整性分析

在完成设计之前,使用仿真工具分析信号完整性。注意阻抗匹配,尤其是在高速应用中。例如,保持高频信号的 50 欧姆阻抗可能需要调整走线宽度和过孔位置,以避免盲孔引起的不连续性。

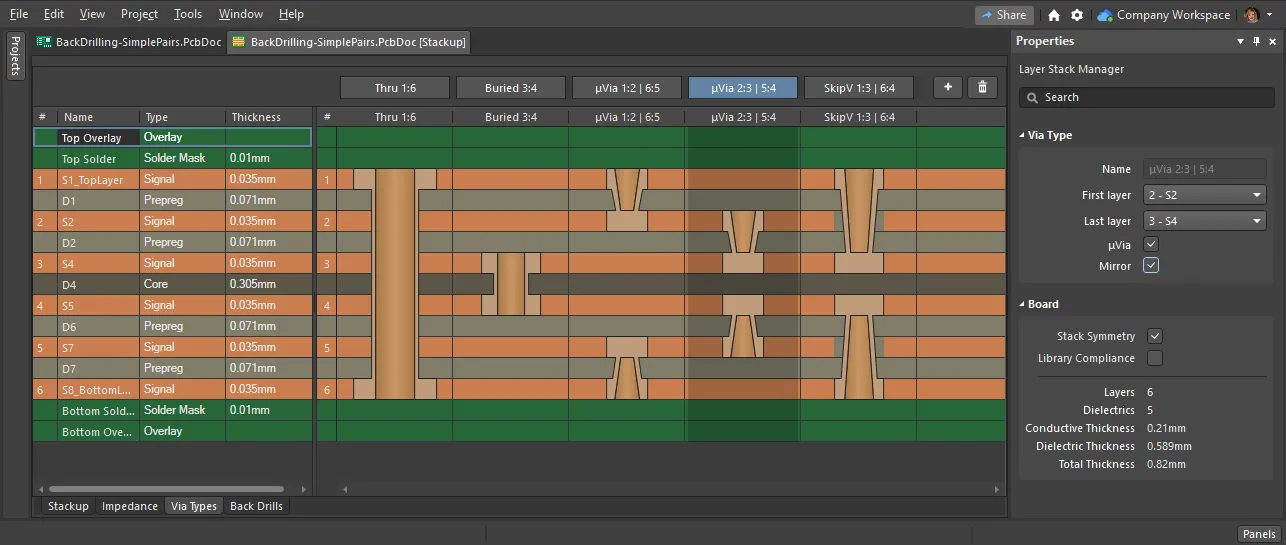

层堆栈管理器过孔



盲孔的挑战和局限性

尽管盲孔有很多优点,但并非没有挑战。制造复杂性是一个首要问题,因为激光钻孔和顺序层压需要先进的设备和熟练的技术人员。这可能会导致原型或小批量运行的交货时间更长,成本更高。


此外,盲孔并不适合所有应用。在优先考虑散热的设计中,通孔通孔可能是首选,因为它们能够在所有层上传导热量。工程师必须根据项目的具体需求权衡这些因素。



如何开始在 HDI PCB 设计中使用盲孔

如果您正在考虑为下一个 HDI PCB 项目使用盲孔,请首先与具有 HDI 技术经验的可靠制造服务机构合作。提供详细的设计文件和规格,包括过孔类型、层连接和阻抗要求。早期设计阶段的协作可以帮助识别潜在问题并优化性能和成本的布局。


此外,投资支持 HDI 功能和信号完整性仿真的设计软件。这将允许您测试盲孔的不同配置,并确保它们在投入生产之前满足您的项目要求。



释放 HDI PCB 中盲孔的潜力

盲孔是高密度互连 PCB 领域的强大工具,具有可以改变您的设计的隐藏优势。从空间优化和增强盲板到信号完整性优势,再到提高可靠性和布线灵活性,它们对现代电子产品的影响是不可否认的。虽然盲通孔的成本与性能平衡需要仔细考虑,但效率和功能的长期收益通常证明投资是合理的,特别是对于高速 PCB 盲通孔应用。


通过了解和利用 HDI PCB 盲通的优势,工程师可以突破紧凑、高性能设计的可能性界限。无论您是在研究尖端电信设备还是下一代消费类产品,盲孔都可能是实现您目标的关键。立即开始探索它们的潜力,看看它们如何将您的 PCB 项目提升到新的高度。
