最小钻头尺寸和PCB制造成本：平衡性能和预算

在 PCB 制造领域，钻头尺寸在性能和成本方面起着至关重要的作用。如果您正在寻找有关“PCB 钻孔尺寸成本”、“PCB 最小钻孔尺寸”或“最小钻孔尺寸 PCB 制造”的答案，您可能想知道如何在质量和预算之间取得适当的平衡。快速回答：由于精度要求和刀具磨损，较小的钻头尺寸通常会增加制造成本，而较大的尺寸可以减少费用，但可能会影响设计性能。大多数标准 PCB 制造工艺的最小钻孔尺寸通常从 0.2 毫米（8 密耳）左右开始，但高级工艺可能会变小并增加成本。

为什么钻头尺寸在 PCB 制造中很重要

钻孔是 PCB 生产中最耗时、最昂贵的步骤之一。印刷电路板上的每个孔都有其用途，无论是用于安装组件、创建电气连接通孔还是将电路板固定在外壳中。这些孔的尺寸（称为钻孔尺寸）直接影响电路板的功能和总体制造成本。

对于空间有限的现代高密度设计，通常需要较小的钻头尺寸。然而，它们需要专门的设备、较慢的钻孔速度以及由于磨损而更频繁地更换刀具。另一方面，更大的钻头尺寸更容易、更快速地生产，减少了制造时间和成本，但可能会限制设计灵活性。了解这种权衡是平衡性能与预算限制的关键。

PCB 制造的最小钻头尺寸是多少？

PCB 制造的最小钻头尺寸取决于制造商的能力和所使用的技术。对于标准 PCB 生产，最小钻孔尺寸通常从 0.2 毫米（8 密耳）开始。这种尺寸通常用于多层板中的过孔，并且可以通过传统的机械钻孔方法实现。

对于高级应用，例如智能手机和可穿戴设备中使用的高密度互连 （HDI） 板，使用激光钻孔技术，钻头尺寸可以小至 0.1 毫米（4 密耳），甚至更小。然而，这些超小孔面临着重大挑战，包括成本更高、生产时间更长以及钻头破损风险增加。此外，必须仔细管理纵横比（孔深与直径的比率），以确保可靠的电镀和电气性能。

值得注意的是，并非所有制造商都支持最小的钻头尺寸。在完成设计之前，请与您的制造合作伙伴确认最小钻头尺寸能力，以避免代价高昂的重新设计或延误。

钻头尺寸如何影响 PCB 价格

钻头尺寸和 PCB 价格之间的关系很简单：较小的孔的生产成本通常更高。让我们来分析一下导致成本增加的关键因素：

• 精密设备：较小的钻头尺寸需要能够保持严格公差的高精度机器。这些机器的运营和维护成本高昂，推高了成本。

• 工具磨损和更换：小型钻头磨损得更快，更容易破损，尤其是在钻穿 FR-4 或高 Tg 层压板等坚韧材料时。频繁更换工具会增加总体费用。

• 生产时间较慢：钻较小的孔通常需要较慢的速度，以防止过热并确保精度。这增加了机器时间，从而转化为更高的劳动力和运营成本。

• 更高的缺陷率：较小的孔更容易出现错位或电镀不完全等问题，导致缺陷和返工的可能性更高，从而进一步增加成本。

例如，即使电路板尺寸和层数相同，具有数百个 0.2 毫米过孔的 PCB 的生产成本也高于具有 0.5 毫米过孔的 PCB。一般来说，钻头尺寸每减小到 0.3 毫米以下就会使成本增加 10-20%，具体取决于设计的复杂性和制造商的能力。

PCB 制造中的最小钻孔尺寸：挑战和注意事项

虽然在 PCB 制造中使用最小钻孔尺寸可以实现紧凑、高性能的设计，但它也带来了设计人员必须考虑的几个挑战：

• 纵横比限制：钻孔的纵横比对于可靠的电镀和信号完整性至关重要。对于机械钻孔，常见的纵横比限制为 10：1（例如，0.2 毫米的孔可以钻出 2 毫米深）。超过此比率会导致孔内镀铜不良，从而导致电气故障。

• 信号完整性问题：在高速设计中，较小的过孔可以减少寄生电容并提高信号性能。然而，如果孔没有正确钻孔或电镀，它们可能会引入信号丢失或串扰，从而抵消预期的好处。

• 制造限制：并非所有制造厂都可以在没有专用设备或激光钻孔等工艺的情况下处理尺寸低于 0.2 毫米的钻头。这限制了您对供应商的选择，并可能增加交货时间。

为了缓解这些挑战，设计人员应致力于使用满足其性能要求的最大钻孔尺寸。此外，在设计阶段与制造商密切合作有助于在生产开始之前识别潜在问题。

优化 PCB 钻头尺寸以降低成本

优化 PCB 钻头尺寸以降低成本是在不牺牲质量的情况下将项目保持在预算范围内的实用方法。以下是实现这种平衡的可行策略：

1. 尽可能使用标准钻头尺寸

大多数制造商都维护一套符合常用组件和设计要求的标准钻头尺寸（例如 0.3 毫米、0.5 毫米、1.0 毫米）。使用这些尺寸可以减少设置时间和工具更换，从而降低成本。除非绝对必要，否则避免使用定制或非标准钻头尺寸，因为它们通常需要特殊工具和额外的安装费用。

2. 尽量减少唯一钻头尺寸的数量

设计中的每种独特钻头尺寸都需要单独的工具和设置，从而增加了生产时间和成本。例如，具有五种不同钻头尺寸（0.2 毫米、0.3 毫米、0.5 毫米、0.8 毫米和 1.0 毫米）的设计的生产成本将高于只有两种尺寸（0.3 毫米和 1.0 毫米）的设计。尽可能合并钻头尺寸以简化制造过程。

3. 平衡小通孔与设计需求

虽然较小的过孔可以节省空间，但它们并不总是必要的。对于低速或低密度设计，较大的过孔（例如 0.4 毫米或 0.5 毫米）可以以较低的成本提供足够的性能。为信号完整性至关重要的高速或 HDI 应用（例如在工作频率高于 1 GHz 的电路板中）预留微孔（低于 0.2 mm）。

4. 考虑替代技术

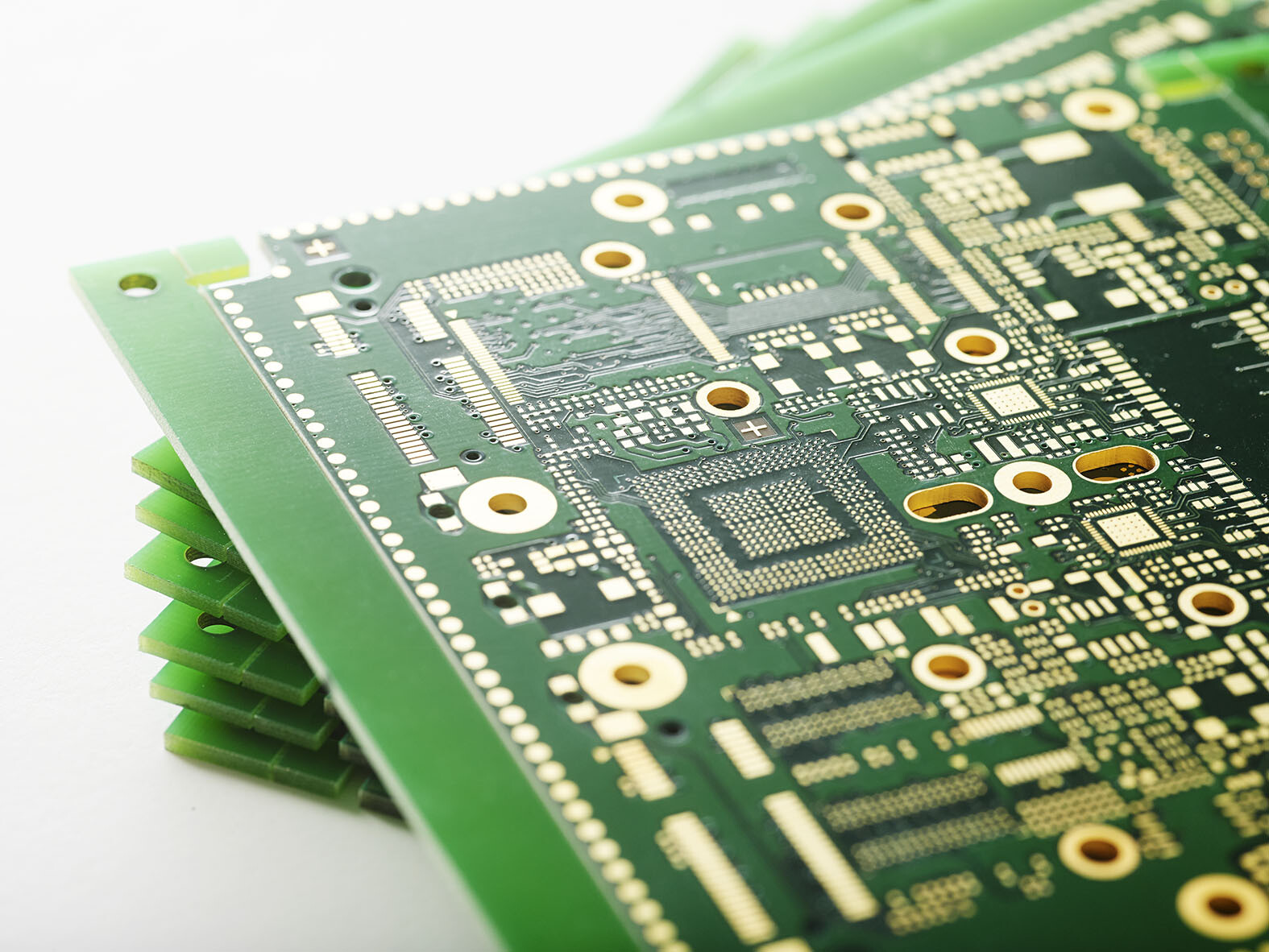

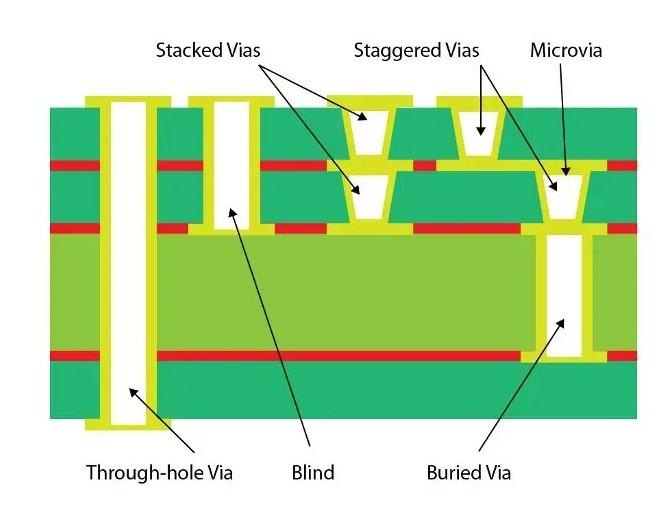

对于需要超小孔的设计，探索激光钻孔或盲孔/埋孔等替代方案。虽然这些技术的前期成本更高，但它们可以减少对多种钻头尺寸和层数的需求，从而有可能抵消复杂设计的成本。与您的制造合作伙伴讨论这些选项，以确定最具成本效益的方法。

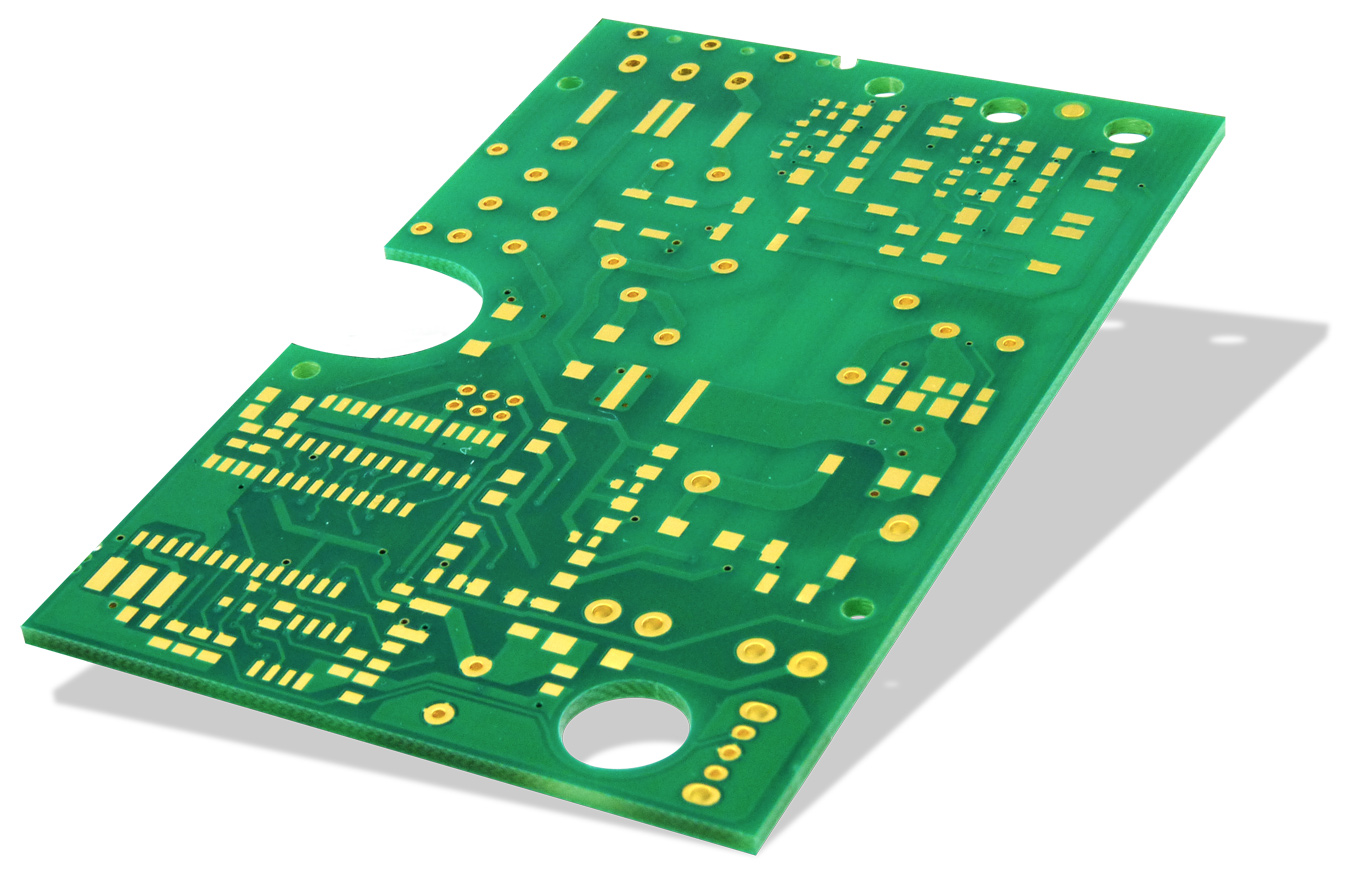

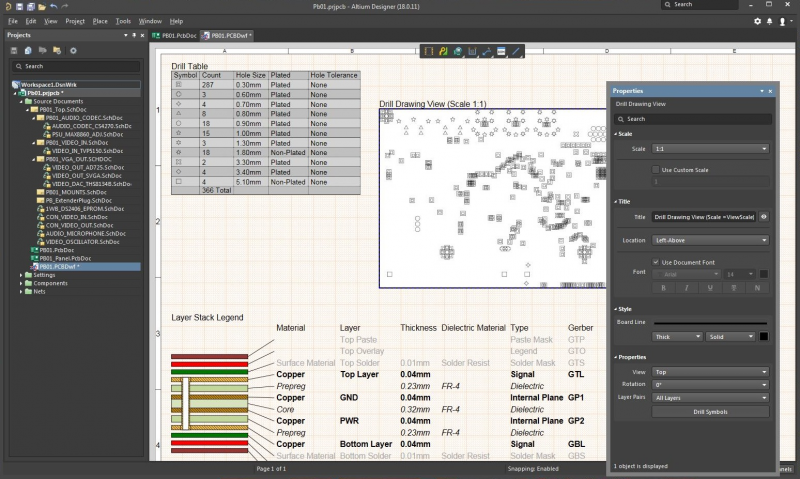

5. 利用设计软件进行优化

现代 PCB 设计工具通常包括检查钻头尺寸公差和优化孔放置的功能。使用设计规则检查 （DRC） 确保您的钻头尺寸与制造能力保持一致，并避免可能导致代价高昂的返工的错误。这些工具还可以帮助确定标准化或减少布局中唯一钻孔尺寸数量的机会。

钻头尺寸对实际设计的影响

为了说明钻头尺寸如何影响成本和性能，让我们看一下两个假设的 PCB 设计：

• 示例 1：消费电子板用于
  消费类产品的 4 层 PCB 需要 200 个过孔进行信号布线。使用最小 0.2 mm 的钻孔尺寸可以实现紧凑的布局，但与使用 0.4 mm 过孔相比，制造成本增加了 15%。由于该板在低频（低于 100 MHz）下工作，因此信号完整性不是问题，选择更大的 0.4 mm 过孔可以在不影响性能的情况下节省资金。

• 示例 2：高速网络板用于
  网络设备的 6 层 PCB 工作频率为 2.5 GHz，需要严格控制信号完整性。在这里，使用 0.15 毫米的微孔来最大限度地减少寄生效应，尽管它们会增加 25% 的钻孔成本。性能优势证明了费用的合理性，因为较大的过孔会引入不可接受的信号损失。

这些示例表明，钻头尺寸的选择应始终符合您应用的特定需求。通过仔细评估性能要求，您可以避免与过小的钻头尺寸相关的不必要成本。

与您的制造商合作进行经济高效的钻孔

管理 PCB 钻头尺寸成本的最有效方法之一是与制造商密切合作。早期沟通可以帮助您了解他们的钻孔能力、标准刀具尺寸和成本结构。许多制造商在设计审查过程中提供设计指南或反馈，以帮助优化您的电路板以进行生产。

例如，如果您的设计包含低于制造商标准最小值的钻头尺寸，他们可能会建议稍作调整以避免额外费用。他们还可以就纵横比和电镀要求提供建议，以确保在不过度指定孔尺寸的情况下获得可靠的结果。

与 PCB 钻头尺寸取得适当的平衡

要找到最小钻孔尺寸和 PCB 制造成本之间的最佳平衡点，需要清楚地了解您的设计目标和预算限制。虽然 0.2 毫米或以下等较小的钻头尺寸可以实现尖端的高密度设计，但由于精度要求和刀具磨损，它们的成本更高。另一方面，坚持使用更大的标准钻头尺寸可以显着减少费用，前提是它们满足您的性能需求。

通过专注于使用标准钻头尺寸、最小化独特孔尺寸和利用设计工具等策略，您可以优化 PCB 钻头尺寸以降低成本而不影响质量。此外，在设计过程的早期与制造商合作可确保您的钻头规格与他们的能力保持一致，从而防止延误和意外费用。

归根结底，目标是创建一种在预算范围内提供可靠性能的 PCB。通过仔细的规划和正确的钻头尺寸选择方法，您可以同时实现这两点。如果您准备好开始下一个项目，请确保您的设计优先考虑功能和成本效益，以获得最佳结果。
