掌握堆叠过孔设计：规则和最佳实践

如果您希望使用堆叠过孔优化 PCB 设计，那么您来对地方了。堆叠过孔是高密度互连 （HDI） 板中的关键元件，可在紧凑的设计中实现高效的层转换。但是，如何确保它们得到正确实施呢？本指南深入探讨了堆叠过孔设计规则、堆叠过孔间隙、堆叠过孔纵横比、堆叠过孔钻头尺寸和通过 IPC 标准堆叠，以帮助您掌握它们的使用。让我们探讨确保 PCB 项目可靠性、性能和可制造性的最佳实践。

什么是堆叠过孔，为什么它们很重要？

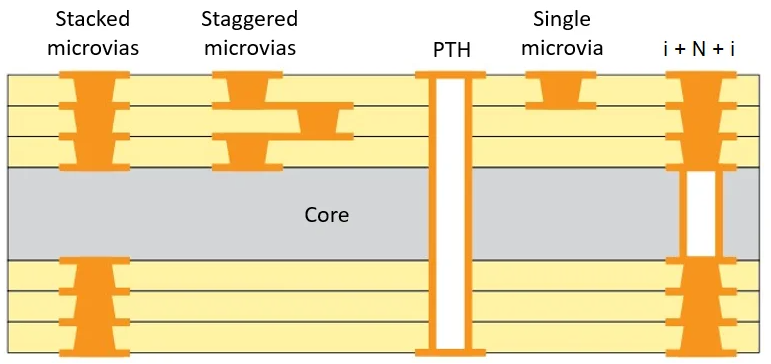

堆叠过孔是直接放置在彼此之上的垂直互连，用于连接印刷电路板 （PCB） 中的多层。与偏移的交错过孔不同，堆叠过孔可以节省空间，使其成为空间有限的 HDI 设计的理想选择。它们通常用于智能手机、平板电脑和先进医疗设备等复杂电子产品。

堆叠过孔的重要性在于它们能够支持高速信号和密集布局。然而，设计不当可能会导致信号衰减、制造缺陷或结构缺陷等问题。这就是为什么了解堆叠过孔设计的规则和最佳实践对于任何追求可靠、高效电路板的 PCB 工程师来说都是至关重要的。

关键堆叠过孔成功设计规则

设计堆叠过孔需要遵守特定准则，以确保功能和可制造性。以下是要遵循的设计规则堆叠的核心：

• 对准精度：堆叠过孔必须垂直完美对齐，以避免连接问题。未对准可能会导致制造过程中连接不完整或应力点。使用带有精确网格和对齐工具的设计软件来保持准确性。

• 层限制：限制堆叠过孔跨度的层数。通常，跨 2-3 层堆叠是可控的，但超过此值可能会增加由于热膨胀或钻孔不准确而导致结构失效的风险。

• 过孔灌装：考虑用导电材料填充堆叠过孔，以提高可靠性并降低电镀过程中出现空隙的风险。这对于大电流应用尤为重要。

遵循这些规则可确保堆叠过孔按预期运行，而不会影响电路板的完整性。请务必咨询您的制造合作伙伴以了解具体功能，因为有些制造商可能根据其设备和工艺有更严格的限制。

了解堆叠过孔间隙以保证信号完整性

堆叠过孔间隙是指过孔与周围走线或其他过孔之间的最小间距。适当的间隙对于防止电气干扰、串扰和短路至关重要，尤其是在高速设计中。

例如，在工作频率为 5 GHz 的设计中，堆叠过孔和相邻信号走线之间的间隙不足会导致串扰，从而降低信号质量。一般经验法则是在堆叠过孔和附近走线之间保持至少 3 倍过孔直径的间隙。但是，对于高频信号，您可能需要将其增加到直径的 5 倍或更大，具体取决于介电材料和叠层。

此外，确保堆叠的过孔彼此之间有足够的间距。对于标准设计，通常建议过孔中心之间的最小间距为 8-10 密耳（0.2-0.25 毫米），尽管这可能会根据电路板密度和制造公差而有所不同。

堆叠过孔纵横比：平衡设计和可制造性

堆叠过孔纵横比是过孔深度与其直径之比。该参数至关重要，因为它会影响制造的便利性和通孔的可靠性。高纵横比（例如 10：1）意味着又深又窄的过孔，很难均匀地钻孔和电镀。低纵横比（例如 3：1）更容易制造，但可能需要更大的直径，占用更多的电路板空间。

对于堆叠过孔，长宽比应介于 3：1 和 5：1 之间，以平衡可制造性和设计限制。例如，如果您的过孔深度跨层跨度为 30 密耳（0.76 毫米），则钻头直径理想情况下应在 6-10 密耳（0.15-0.25 毫米）之间。超过 5：1 的比例通常会导致电镀问题，例如铜沉积不均匀，从而导致开路或连接薄弱。

选择合适的堆叠过孔钻头尺寸

选择合适的堆叠过孔钻孔尺寸是设计过程中的关键步骤。钻头尺寸决定了通孔的直径，并直接影响纵横比、载流能力和制造可行性。

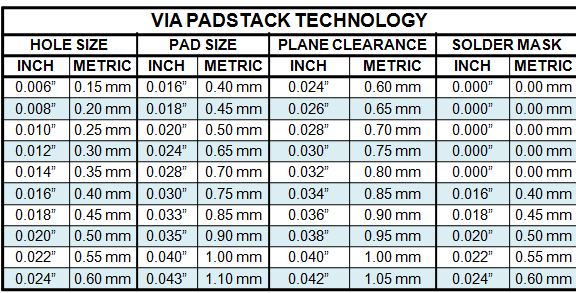

对于通常用于堆叠配置的微孔，钻头尺寸通常为 3 至 6 密耳（0.075 至 0.15 毫米）。标准过孔可能使用 8 至 12 密耳（0.2 至 0.3 毫米）的钻孔尺寸。在 HDI 设计中，较小的钻头尺寸是首选，以节省空间，但它们也带来了更高的钻孔精度要求和成本增加等挑战。

请记住，由于电镀，成品过孔直径将略大于钻头尺寸。例如，一个 6 密耳的钻头在镀铜后可能会产生 7-8 密耳的成品通孔直径。此外，请确保钻头尺寸支持您设计的当前要求。根据标准电流密度计算，承载 1 安培电流的过孔可能需要最小直径 10 密耳以防止过热。

遵守 Stacked Via IPC 标准

堆叠式 IPC 标准为确保 PCB 制造的质量和可靠性提供了指导方针。这些标准由印刷电路协会制定，涵盖过孔设计的各个方面，包括尺寸、间距和制造工艺。

与堆叠过孔相关的主要 IPC 标准包括：

• IPC-2221：该标准概述了 PCB 的通用设计原则，包括过孔间距和间隙。它根据电压水平建议最小间隙，以防止电气击穿。例如，在 100V 电压下，建议导电元件之间至少有 0.25 毫米的间隙。

• IPC-6012：专注于刚性PCB的资格和性能。它规定了过孔电镀厚度和质量的要求，确保堆叠过孔能够承受热应力和机械应力。为了可靠性，通常需要 20-25 微米的最小电镀厚度。

• IPC-4761：通过保护和填充方法进行覆盖。对于堆叠过孔，建议使用导电填充或封盖以防止空隙并增强结构完整性。

遵守这些标准不仅可以提高设计的可靠性，还可以确保与大多数制造厂的兼容性。不合规可能会导致制造延迟或电路板在测试或作过程中出现故障。

堆叠过孔设计的最佳实践

除了遵循特定的规则和标准之外，采用最佳实践还可以提高堆叠过孔设计的质量。以下是可行的实施技巧：

1. 使用模拟工具：在完成设计之前，请使用仿真软件分析信号完整性和热性能。这有助于识别堆叠过孔的潜在问题，例如高频（例如高于 1 GHz）下的阻抗不匹配或承载 2 安培或更高的过孔中过多的热量积聚。

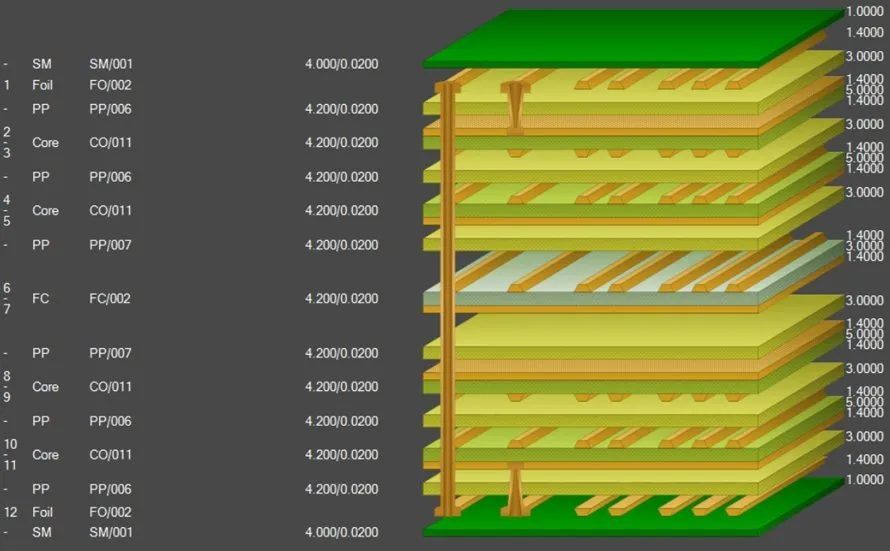

2. 优化叠层设计：规划您的 PCB 叠层，以尽量减少堆叠过孔必须跨越的层数。例如，将高速信号放置在相邻层上可以减少过孔长度并提高性能。

3. 尽早与制造商合作：在设计阶段与您的制造合作伙伴合作，了解他们在钻孔、电镀和过孔填充方面的能力。一些制造商可能会难以处理高于 4：1 的纵横比或低于 5 密耳的钻头尺寸。

4. 可靠性测试：制造后，进行彻底的测试，包括热循环和电气连续性测试，以确保堆叠过孔在实际条件下运行。在关键应用中，即使故障率为 0.1%，也可能是灾难性的。

堆叠过孔的常见挑战以及如何避免这些挑战

虽然堆叠过孔具有显着的优势，但它们也带来了挑战，如果不加以解决，可能会影响您的设计。以下是一些常见问题和解决方案：

• 钻孔不对中：未对准的钻头可能会产生断开连接或薄弱的堆叠过孔。使用具有自动对准检查功能的高级设计工具，并与使用激光钻孔实现精度的制造商合作。

• 热应力：跨越多层的堆叠过孔容易产生热膨胀应力，从而导致开裂。限制过孔高度，并使用具有匹配热膨胀系数 （CTE） 的材料作为过孔和电路板基板。

• 信号丢失：通过堆叠过孔的高速信号可能会因阻抗不连续而出现损耗。尽量减少过孔长度，并使用背钻去除未使用的过孔短截线，从而减少信号反射。

使用堆叠过孔提升您的 PCB 设计

掌握通过设计规则堆叠、通过间隙堆叠、通过纵横比堆叠、通过钻孔尺寸堆叠和通过 IPC 标准堆叠是创建高性能、可靠 PCB 的关键。通过遵循本指南中概述的指南和最佳实践，您可以避免常见陷阱并确保您的设计满足功能和制造要求。

堆叠过孔是 HDI 设计的强大工具，可在不牺牲连接性的情况下实现紧凑的布局。无论您是在高速通信设备还是紧凑型消费类产品上工作，正确的过孔设计都可以发挥重要作用。花时间规划、模拟并与您的制造团队协作，以获得最佳结果。
