精密PCB钻孔：掌握受控深度以实现最佳信号完整性

在快节奏的电子世界中，在印刷电路板 （PCB） 中实现最佳信号完整性是从事高速设计的工程师的首要任务。确保这一点的一项关键技术是精密 PCB 钻孔，特别是通过受控深度钻孔。此过程通过解决通孔短截线和阻抗不匹配等问题直接影响信号质量。

为什么受控深度钻井对信号完整性很重要

信号完整性是高速 PCB 可靠性能的基础。随着现代应用中数据速率攀升至 10 Gbps 以上，即使是 PCB 中的微小缺陷也可能导致信号衰减、串扰或电磁干扰 （EMI）。受控深度钻孔，通常称为背钻，是一种专门的制造工艺，可去除电镀通孔 （PTH） 过孔的未使用部分，称为过孔短截线。这些短截线可能充当不需要的天线，导致信号反射和阻抗不匹配，从而降低性能。

通过精确控制钻孔深度，制造商可以消除这些短截线，确保更干净的信号路径。这种技术对于时序和信号清晰度不容妥协的高频设计尤为重要。在下面的部分中，我们将分解此过程背后的科学原理，并为优化 PCB 设计提供可行的见解。

了解通孔存根及其对高速信号的影响

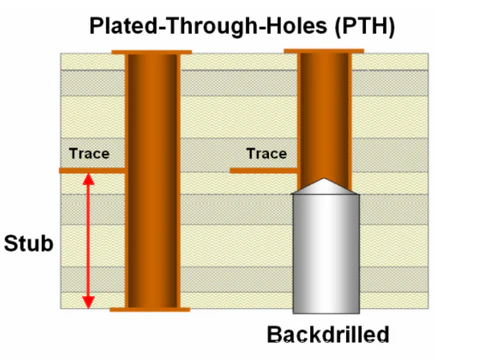

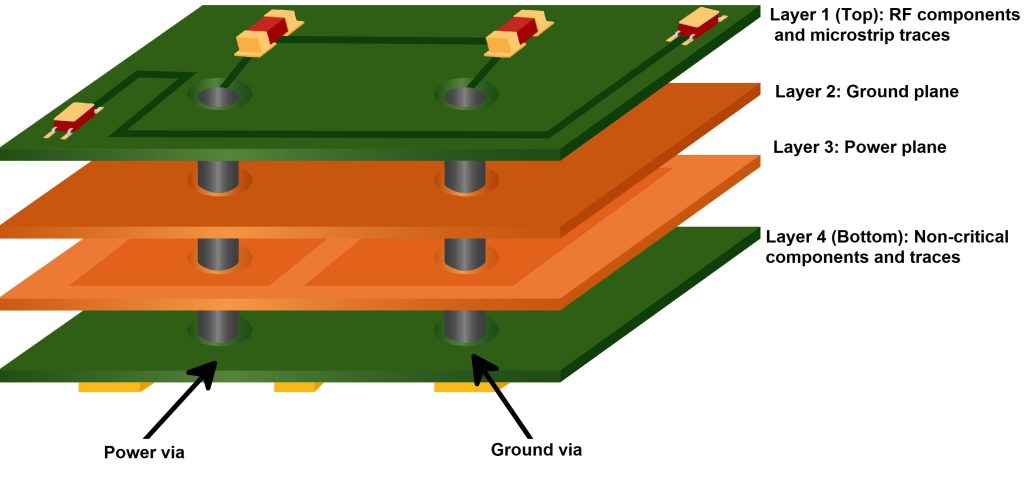

过孔短截线是通孔过孔的未使用部分，它延伸到信号转换的层之外。在高速设计中，这些短截线会产生问题，因为它们充当谐振结构。例如，在 5 GHz 以上的频率下，短至 0.5 毫米的短截线可能会导致显着的信号反射，从而导致数据错误或信号丢失。

短截线的长度决定了反射达到峰值的谐振频率。较长的短截线以较低的频率共振，而较短的短截线影响较高的频率。这可能导致阻抗失配，即走线的特性阻抗（单端信号通常为 50 欧姆，差分对为 100 欧姆）被破坏。结果？误码率增加，系统可靠性降低。

受控深度钻井通过物理移除短截线来正面解决这个问题。通过从 PCB 的另一侧钻孔到精确的深度，只有过孔的必要部分保持导电，从而最大限度地减少信号反射并保持阻抗控制。

PCB 制造中受控深度钻孔的机制

受控深度钻孔，通常称为背钻，是一种精密工艺，需要先进的机械和严格的制造公差。它的工作原理如下：

• 设计规范：PCB 设计人员根据层叠层指定哪些过孔需要背钻以及确切的深度。这通常是使用输出详细钻孔文件的设计软件来完成的。

• 钻孔工艺：较大的钻头（通常比原始通孔宽 0.2 毫米）用于从短管中去除导电材料。深度控制在0.1毫米以内，以避免损坏活性层。

• 检查：钻孔后，使用 X 射线成像等技术对电路板进行检查，以确保准确性并防止过度钻孔。

此过程对于具有 8 层或更多层的多层 PCB 至关重要，因为由于复杂的信号布线，更有可能出现过孔短截线。通过实施背钻 PCB 阻抗控制，设计人员可以在所有层上实现一致的信号性能。

PCB 过孔短截线去除对高速设计的好处

通过受控深度钻孔去除过孔短截线为高速 PCB 应用提供了多种优势。让我们探讨一下主要优点：

1. 提高信号完整性：消除短截线可以减少信号反射，确保高速信号保持其形状和时序。例如，在 25 Gbps 设计中，背钻可以在临界频率下将信号损耗降低多达 30%。

2. 一致阻抗：短截线会破坏走线的特性阻抗。通过移除它们，设计人员可以保持稳定的 50 欧姆或 100 欧姆阻抗，这对于 USB 3.0 或 PCIe 应用中的差分信号至关重要。

3. 降低 EMI：过孔短截线会辐射电磁能，造成干扰。背钻可以最大限度地降低这种风险，从而更容易满足严格的 EMI 合规标准。

4. 增强的设计灵活性：移除短截线后，工程师可以更自由地将信号路由到更深的层，而不必担心谐振问题。

这些优势使 PCB 通孔短截线去除成为电信、航空航天和数据中心等高速性能至关重要的行业的首选解决方案。

高速 PCB 设计指南，以获得最佳结果

虽然受控深度钻孔是一种强大的工具，但与智能设计实践相结合时效果最佳。以下是一些高速 PCB 设计指南，以补充背钻并确保顶级信号完整性：

• 尽量减少过孔使用：仅在必要时使用过孔。每个通孔都会引入潜在的短截线和阻抗变化。尽可能选择表面布线或盲孔。

• 优化层叠加：设计叠层以将高速信号保留在外层或尽早转换它们以避免长存根。精心规划的叠层可以减少大量背钻的需要。

• 控制迹线长度：将差分对的长度匹配在 5 密耳（0.127 毫米）以内，以防止在速度高于 10 Gbps 时出现偏斜和时序问题。

• 使用连续接地层：将不间断的接地层放置在高速走线下方，以提供一致的返回路径，减少 EMI 和反射。

• 模拟信号行为：在制造之前使用仿真工具对信号完整性进行建模。识别潜在的与存根相关的问题，并通过放置或钻孔深度进行相应调整。

通过遵循这些准则，您可以创建能够最大限度地提高受控深度钻井有效性并确保在要求苛刻的应用中具有可靠性能的设计。

通过精密钻孔最大限度地减少 PCB 中的信号反射

信号反射是高速设计中的一个主要挑战，通常是由阻抗失配或未端接的短截线引起的。最大限度地减少 PCB 信号反射的关键在于背钻等精密钻孔技术。当信号遇到阻抗变化时，就会发生反射，将部分能量送回源。这可能会使信号失真，导致数据传输错误。

背钻通过去除短截线来解决这个问题，从而消除了过孔处的阻抗不连续性。例如，在以 20 Gbps 运行的 10 层 PCB 中，1 毫米的短截线会导致 0.2 的反射系数，从而导致明显的信号失真。背钻后，该系数可降至0.05以下，显著提高信号清晰度。

此外，将背钻与适当的端接技术（如串联或并联电阻器）和受控阻抗走线相结合可以进一步减少反射。其结果是更清晰的信号路径，支持更高的数据速率和最小的损耗。

受控深度钻井的挑战和注意事项

虽然受控深度钻井具有明显的优势，但它并非没有挑战。了解这些障碍可以帮助工程师规划更好的设计和制造流程：

• 成本影响：背钻为 PCB 制造增加了一个额外的步骤，根据电路板的复杂性，生产成本增加了 10-20%。它通常保留用于高性能应用，在这些应用中，信号完整性证明了费用的合理性。

• 制造精度：实现精确的钻井深度需要先进的设备和熟练的操作员。仅 0.05 毫米的偏差就会损坏活性层或留下残留的存根。

• 设计复杂性：在密集设计中为众多过孔指定背钻可能会使布局和钻孔文件复杂化，需要与制造商密切合作。

尽管存在这些挑战，受控深度钻井的优点往往大于缺点，特别是对于性能不能受到影响的关键任务系统。

受控深度钻孔在现代电子学中的应用

各行业对高速、可靠电子产品的需求持续增长。受控深度钻井在实现这些进步方面发挥着关键作用。以下是一些关键应用：

• 电信：5G 基础设施依赖于 PCB 处理高达 28 GHz 的频率。背钻可确保基站和网络设备的信号完整性。

• 数据中心：以 56 Gbps 或更高速度运行的服务器和存储系统使用背钻 PCB 来保持低延迟和高吞吐量。

• 汽车：高级驾驶辅助系统 （ADAS） 需要高速数据处理。受控深度钻孔支持传感器和控制单元之间的可靠通信。

• 航空 航天：航空电子系统要求在恶劣条件下无可挑剔的性能。背钻有助于满足严格的信号完整性和 EMI 标准。

这些例子凸显了为什么精密钻孔技术正在成为尖端 PCB 设计和制造的标准。

PCB 钻孔和信号完整性的未来趋势

随着电子产品不断突破界限，受控深度钻孔等 PCB 制造技术正在不断发展。新兴趋势包括：

• 钻井自动化：先进的 CNC 具有实时深度监控功能的机器正在提高精度并减少背钻中的人为错误。

• 替代过孔结构：盲孔和埋孔作为通孔的替代品越来越受欢迎，从而减少了某些设计中背钻的需要。

• 更高的频率：随着 6G 及更高版本的到来，信号频率可能超过 100 GHz，这使得精密钻孔对于管理反射和阻抗变得更加重要。

保持领先于这些趋势可确保您的 PCB 设计保持竞争力并能够满足未来的需求。

通过精密钻孔提升您的 PCB 设计

掌握受控深度钻孔可以改变游戏规则，可以在高速 PCB 中实现最佳信号完整性。通过寻址过孔短截线、保持阻抗控制和最大限度地减少信号反射，该技术使工程师能够设计出在 10 Gbps 及以上数据速率下可靠运行的电路板。无论您是在电信设备、数据中心硬件还是汽车系统上工作，将受控深度钻孔 PCB 信号完整性实践集成到您的工作流程中都可以发挥重要作用。

将精密钻孔与深思熟虑的设计策略（例如优化的叠层和连续接地层）相结合，可以进一步提高结果。尽管存在成本和制造复杂性等挑战，但对于高性能应用来说，更清晰的信号和降低的 EMI 的好处远远超过缺点。随着技术的进步，随时了解钻井创新和信号完整性最佳实践将使您的设计保持在行业前沿。
