受控深度钻孔：通过过孔短截线最小化提高高速PCB性能

在快节奏的电子世界中，高速印刷电路板 （PCB） 是从智能手机到数据中心的现代设备的支柱。设计这些电路板的一个关键挑战是在高频下保持信号完整性。一种行之有效的解决方案是受控深度钻孔，通常称为背钻，它可以最大限度地减少过孔以提高性能。该技术对于高速 PCB 背钻至关重要，通过减少信号失真和电磁干扰 （EMI） 提供显着的受控深度钻孔优势。

什么是受控深度钻井，为什么它很重要？

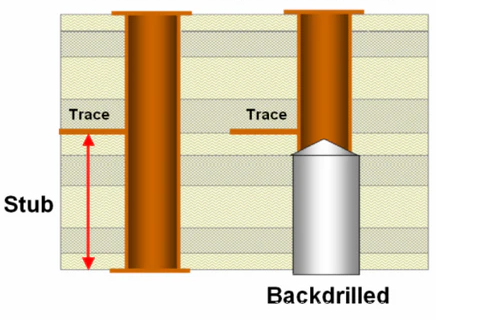

受控深度钻孔是 PCB 生产中使用的一种专门制造工艺，用于去除电镀通孔过孔（称为过孔短截线）的未使用部分。这些短截线是过孔的剩余部分，在信号传输中没有功能用途，但可能会在高速设计中引起重大问题。通过精确钻出这些短截线，受控深度钻孔可以最大限度地减少信号反射、降低噪音并提高整体性能。

在高速 PCB 中，信号的传输速率可以超过 10 Gbps。在这样的速度下，即使是像过孔短截线这样的小缺陷也会充当天线，导致信号丢失或干扰。这使得受控深度钻井成为希望在遵守严格性能标准的同时突破速度界限的工程师的关键步骤。让我们更深入地了解这项技术的工作原理以及为什么它可以改变降低 PCB 中 EMI 的游戏规则。

受控深度钻孔在高速 PCB 设计中的工作原理

受控深度钻孔的过程涉及在初始电镀过程后使用精密钻头去除过孔的非功能部分。过孔是连接多层 PCB 不同层的导电路径。在高速设计中，信号通常只需要通过部分过孔，其余部分作为短截线。这些短截线会产生阻抗失配，导致信号反射，从而降低性能。

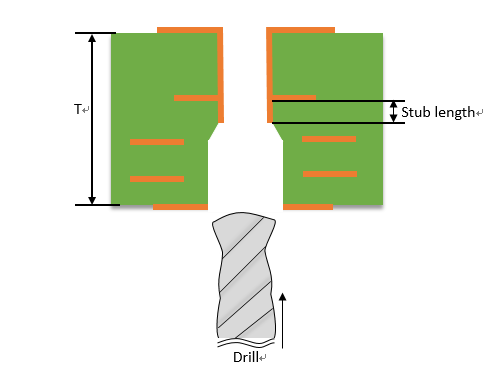

在背钻过程中，制造商使用先进的设备从 PCB 的另一侧钻孔，在精确的深度处停止以消除短截线，而不会损坏过孔的功能部分。这需要高精度，通常在 0.1 毫米的公差范围内，以确保剩余过孔结构的完整性。其结果是信号路径更清晰，失真更少，使该技术对于电信和高性能计算等应用不可或缺。

背钻过程中的关键步骤

• 设计规划：工程师根据信号路径和层过渡确定需要背钻的过孔。

• 初始钻孔和电镀：PCB 采用标准通孔过孔制造并镀铜。

• 受控深度钻井：二次钻孔工艺可精确去除未使用的过孔短截线。

• 检查：检查电路板以确保功能层没有损坏，并且存根已完全移除。

受控深度钻孔对高速 PCB 性能的好处

受控深度钻孔的优点不仅仅是清理信号路径。以下是一些最重要的受控深度钻井优势，使其成为高速设计的必备品：

1. 提高信号完整性

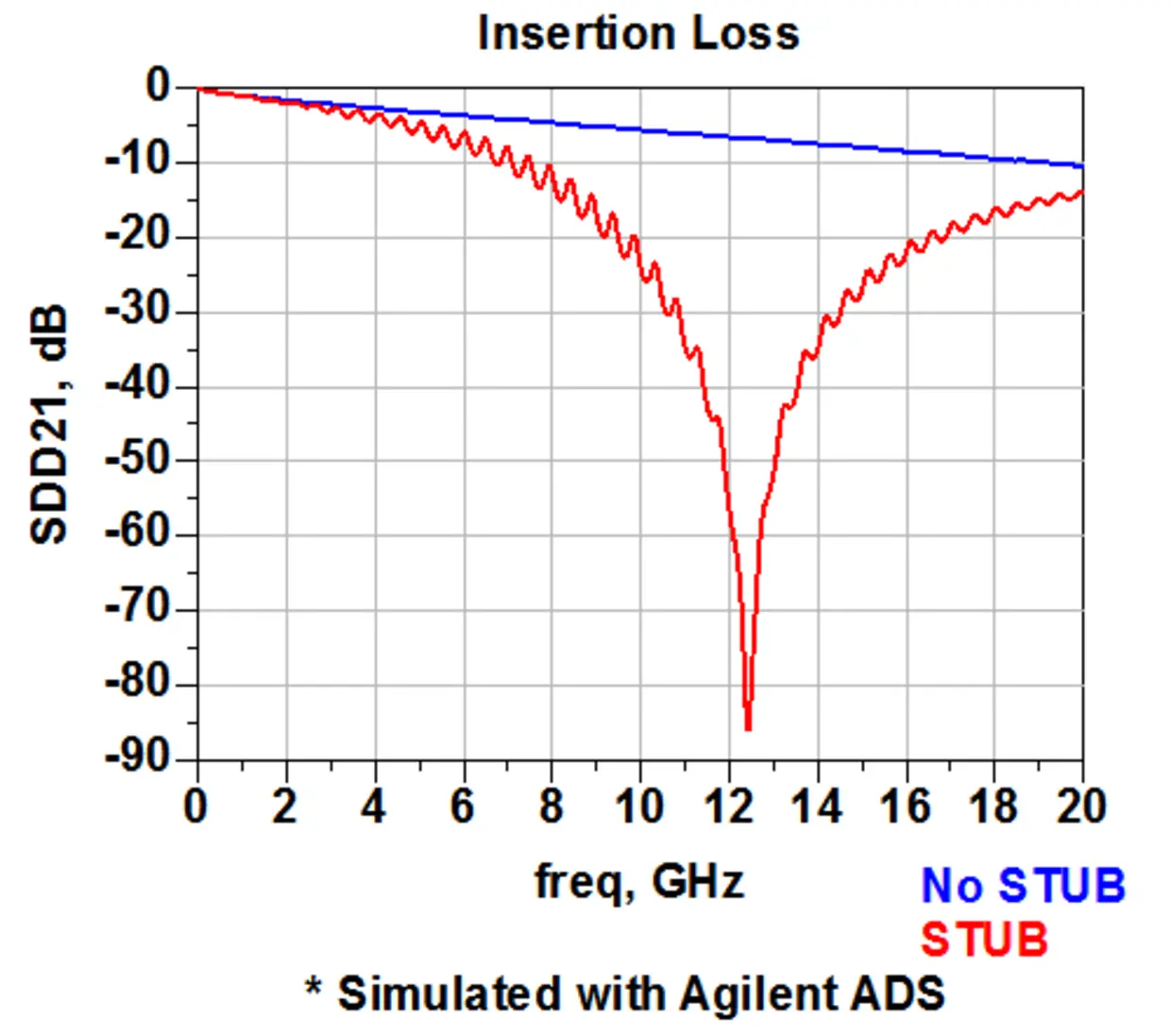

信号完整性是高速PCB性能的基石。过孔短截线会导致信号反射，导致数据错误或丢失。通过移除这些短截线，受控深度钻孔可确保信号传输而不会受到不必要的干扰。例如，在以 25 Gbps 运行的设计中，短至 0.5 mm 的过孔短截线可能会引入足够的反射，从而将信号质量降低多达 20%。背钻消除了这种风险，确保更清晰的波形和可靠的数据传输。

2. 减少电磁干扰 （EMI）

过孔短截线可以充当意外的天线，辐射或拾取干扰附近信号的 EMI。这是密集包装的 PCB 中的一个主要问题，因为串扰已经是一个挑战。受控深度钻孔通过消除这些短截线直接有助于降低 PCB 中的 EMI，为高速信号创造更安静的电磁环境。

3. 更好的阻抗控制

过孔短截线引起的阻抗失配会改变信号路径的电气特性，从而导致不可预测的性能。背钻有助于保持通孔上的阻抗一致，通常将其保持在 50 欧姆 ±5% 等狭窄范围内，这对于高速应用至关重要。

4. 增强设计灵活性

无需担心过孔短截线，工程师可以更自由地设计具有大量过孔的复杂多层板。这种灵活性对于空间有限且高速性能不容妥协的紧凑型设备尤其有价值。

最佳背钻的 PCB 过孔设计指南

为了充分利用受控深度钻孔的优势，必须在设计阶段通过设计指南遵循 PCB。这些最佳实践确保背钻在提高性能方面既可行又有效。

1. 在设计中最小化过孔短截线长度

在布局阶段，计划信号转换尽可能靠近PCB的顶层或底层。这甚至在背钻之前也减少了过孔的电位长度，从而提高了工艺效率。例如，在 12 层板中将高速信号从第 1 层路由到第 3 层而不是第 10 层，可以最大限度地减少短截线长度。

2. 明确规定背钻要求

在设计文件中包含有关哪些过孔需要背钻和目标深度的详细说明。与制造商的清晰沟通可以防止错误并确保仅处理必要的过孔。

3. 使用合适的过孔尺寸

由于所需的精度，较小的过孔直径会使背钻复杂化。坚持与大多数钻孔设备兼容的标准过孔尺寸（例如 0.3 毫米至 0.5 毫米），以避免制造问题。

4. 避免过孔重叠

过孔放置得太近会使背钻变得困难，因为钻头可能会损坏相邻结构。保持最小间距（通常为过孔直径的 1.5 倍）以确保工艺清洁。

通过遵守这些准则，您可以优化 PCB 以进行高速 PCB 背钻，并在信号性能方面获得最佳结果。

背钻以外的信号完整性改进技术

虽然受控深度钻孔是一种强大的工具，但它只是 PCB 设计人员可用的众多信号完整性改进技术之一。将背钻与其他策略相结合可以进一步提高高速设计的性能。

1. 正确的层叠层设计

精心规划的层叠层可最大限度地减少信号串扰并确保一致的阻抗。例如，在接地层之间放置高速信号层可以保护它们免受干扰，从而补充背钻的效果。

2. 差分对布线

将高速信号路由为差分对可降低噪声并提高信号完整性。保持相等的走线长度和紧密耦合（例如，10 Gbps 信号的间距为 5 密耳）与短截线最小化齐头并进，以确保干净的数据传输。

3. 使用低损耗材料

选择具有低介电常数 （Dk） 和低耗散因数 （Df） 的 PCB 材料，例如 Dk 值在 3.0 左右的 PCB 材料，可以减少高频下的信号损耗。这通过确保信号以最小的衰减传播来增强受控深度钻孔的优势。

集成这些技术创建了一种强大的高速 PCB 设计方法，其中背钻在保持干净的信号路径方面发挥着核心作用。

受控深度钻井在高速设计中的应用

受控深度钻井广泛应用于高速性能至关重要的行业。一些关键应用包括：

• 电信：在信号速度通常超过 5 Gbps 的 20G 基础设施中，背钻可确保以最小的延迟进行可靠的数据传输。

• 数据中心：服务器和网络设备依靠高速 PCB 来处理海量数据吞吐量，因此存根最小化至关重要。

• 航空航天和国防：高频雷达和通信系统需要无可挑剔的信号完整性，而背钻有助于实现这一点。

• 消费电子产品：游戏机和高端智能手机等设备受益于通过受控深度钻孔降低 EMI 和提高性能。

受控深度钻井的挑战和注意事项

虽然好处是显而易见的，但受控深度钻孔确实带来了一些设计人员和制造商必须解决的挑战：

1. 制造复杂性

背钻需要专门的设备和熟练的操作员才能达到必要的精度。这会增加生产成本，特别是对于小批量生产或原型。

2. 设计约束

由于布局或间距限制，并非所有过孔都可以背钻。工程师必须仔细规划他们的设计以适应这一过程，而不会影响电路板的其他方面。

3. 测试和验证

背钻后，需要进行彻底的测试，以确认功能通孔没有损坏，并且信号性能符合预期。时域反射计 （TDR） 等工具可以测量阻抗并验证短截线去除的有效性。

尽管存在这些挑战，但性能提升往往超过增加的复杂性，特别是对于尖端应用。

为什么受控深度钻孔对于高速 PCB 至关重要

随着电子设备继续需要更快的数据速率和更高的可靠性，受控深度钻孔等技术不再是可选的，而是必不可少的。通过最大限度地减少过孔短截线，该工艺提供了显着的受控深度钻孔优势，包括提高信号完整性、降低 EMI 和更好的阻抗控制。通过设计指南遵循 PCB 并集成其他信号完整性改进技术可确保您的高速设计发挥最佳性能。
