超越可弯曲性：柔性PCB厚度如何影响性能和可靠性

柔性 PCB 是现代电子产品的游戏规则改变者，为紧凑和动态的设计提供了无与伦比的多功能性。但您是否知道柔性 PCB 的厚度对其性能和可靠性起着至关重要的作用？

为什么柔性 PCB 厚度很重要

柔性 PCB 或柔性印刷电路板因其弯曲和适应狭小空间的能力而备受推崇。然而，它们的厚度不仅仅取决于它们弯曲的难易程度，它还直接影响电气性能、机械强度和长期可靠性。较薄的柔性 PCB 可能更灵活，但可能会影响信号质量或耐用性。另一方面，较厚的柔性 PCB 可能会增强信号完整性，但会降低可弯曲性。

选择合适的厚度是一种平衡行为。它需要了解您的应用需求，例如高速信号传输、频繁弯曲或恶劣的环境条件。让我们来分析一下柔性 PCB 厚度产生影响的关键领域。

柔性PCB厚度和信号完整性

信号完整性是指电信号在电路中传播时的质量。对于电信或计算中的数据传输等高速应用，保持信号完整性至关重要。那么，柔性 PCB 厚度如何与此联系起来呢？

柔性 PCB 的厚度会影响介电层——导电层之间的绝缘材料。较薄的电介质会导致走线之间的电容更高，这可能会导致信号串扰或干扰。相反，较厚的电介质会降低电容，但可能会增加电路板的刚度，从而限制其灵活性。例如，在工作频率为 5 GHz 的高速设计中，与稍厚的 0.002 英寸（2 密耳）层相比，0.004 英寸（4 密耳）的介电厚度可能会引入不必要的信号延迟或损耗，具体取决于材料的介电常数 （Dk）。

材料选择与厚度一起也起着重要作用。聚酰亚胺是一种常见的柔性 PCB 材料，介电常数约为 3.5，这会影响信号的传播方式。设计人员必须平衡厚度与材料特性，以最大限度地减少信号失真，尤其是在需要精确时序的应用中。

要优化柔性 PCB 厚度以提高信号完整性：

• 将介电厚度与您的信号速度要求相匹配 - 低速越薄，高速越厚。

• 使用仿真工具根据厚度和走线宽度预测信号行为。

• 考虑采用受控阻抗设计以保持一致的信号路径（更多内容见下文）。

PCB 厚度对阻抗的影响

阻抗或电路中信号流的阻力是受柔性 PCB 厚度影响的另一个关键因素。受控阻抗可确保信号传输时没有反射或损耗，这对于高速数字和射频应用至关重要。但是厚度如何影响阻抗呢？

走线的阻抗取决于其宽度、到接地层的距离（由介电厚度决定）和材料的介电常数。更薄的电介质使走线更靠近接地层，从而降低阻抗。例如，50 欧姆阻抗线可能需要 0.010 英寸的走线宽度和 0.002 英寸的电介质。如果电介质减小到 0.001 英寸，则必须将走线宽度调整得更窄以保持相同的阻抗，这在制造中可能具有挑战性，并且可能会由于高频的集肤效应而增加信号损失。

在空间通常有限的柔性 PCB 中，使用超薄层实现受控阻抗可能很棘手。一种常见的解决方案是尽可能使用较厚的电介质或选择介电常数较低的材料，以在不牺牲柔韧性的情况下保持阻抗。例如，改用 Dk 为 2.5 而不是 3.5 的材料可以实现更薄的设计，同时控制阻抗。

通过厚度管理阻抗的关键技巧：

• 与您的制造商合作，为您的阻抗目标选择合适的介电厚度（例如，射频信号为 50 欧姆）。

• 考虑弯曲区域——如果电介质在弯曲过程中压缩，阻抗可能会发生变化。

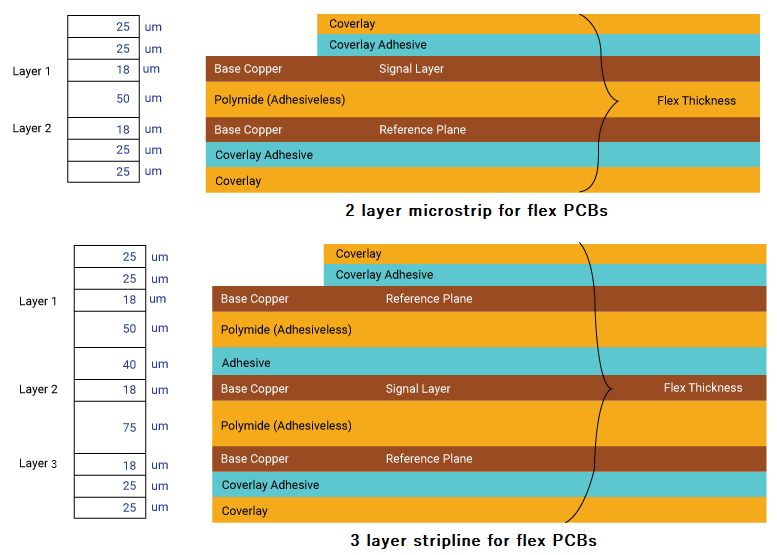

• 使用平衡厚度和灵活性的叠层设计，以实现全面的一致阻抗。

薄柔性 PCB 的可靠性

薄柔性 PCB 通常因其极高的柔性和轻质特性而受到青睐，使其成为可穿戴设备、医疗植入物和航空航天应用的理想选择。然而，它们在机械和环境压力下的可靠性可能是一个问题。让我们探讨一下使用薄柔性 PCB 的权衡以及如何确保其耐用性。

机械可靠性：较薄的柔性 PCB，总厚度通常低于 0.004 英寸（4 密耳），在反复弯曲过程中更容易破裂或撕裂。例如，弯曲半径为 0.5 英寸的柔性 PCB 如果厚度为 0.006 英寸，则可以承受 10,000 次循环，但如果减少到 2,000 英寸，则只能承受 0.002 次循环。这是因为较薄的材料在处理急弯时应力的结构完整性较差。

环境可靠性：薄柔性 PCB 也更容易受到湿度和温度变化等环境因素的影响。较薄的介电层提供的防潮保护较少，随着时间的推移，潮湿会使材料降解。在汽车或户外应用中，温度可以在 -40°C 到 85°C 之间波动，较厚的柔性 PCB（例如 0.008 英寸）可能更好地抵抗热膨胀和收缩。

电气可靠性：从电气角度来看，薄柔性 PCB 可能会在载流能力方面遇到困难。较薄的铜层（在超薄设计中很常见）具有更高的电阻，导致热量积聚和大电流应用中的潜在故障。例如，薄柔性 PCB 上的 0.5 盎司铜层在过热之前可能只能处理 1-2 安培，而较厚电路板上的 1 盎司铜层可以安全地处理 3-4 安培。

为了提高薄柔性 PCB 的可靠性：

• 在高应力区域添加加强筋以防止开裂，而不会增加整体厚度。

• 使用保护涂层或覆盖层来防止湿气和碎屑。

• 选择具有更好抗拉强度的更高等级的材料，即使它们的成本更高。

平衡厚度与应用需求

每个应用都有独特的要求，柔性 PCB 厚度必须符合这些要求。以下是一些常见场景以及厚度如何发挥作用：

可穿戴技术：智能手表等设备需要超薄柔性 PCB（通常为 0.002-0.004 英寸），以实现最大的灵活性和舒适度。然而，设计人员必须确保无线通信的信号完整性，尽管厚度有限，但通常使用受控阻抗走线。

医疗器械：在起搏器等应用中，可靠性是不容妥协的。稍厚的柔性 PCB（0.006-0.008 英寸）可用于提高耐用性并防止体液，即使它牺牲了一些灵活性。

汽车系统：车辆中的柔性 PCB 面临极端振动和温度。采用坚固材料的更厚设计（0.008-0.012 英寸）可以提高机械可靠性，同时保持传感器和控制系统的信号质量。

通过根据特定用例定制厚度，您可以避免对柔性 PCB 过度或不足，从长远来看可以节省时间和成本。

优化柔性 PCB 厚度的设计技巧

创建具有适当厚度以实现性能和可靠性的柔性 PCB 从设计阶段开始。以下是指导您的可行提示：

• 尽早模拟：在原型设计之前，使用软件对厚度如何影响信号完整性和阻抗进行建模。这可以节省昂贵的修订费用。

• 与制造商合作：与您的 PCB 提供商密切合作，了解厚度限制和材料选项。他们可以推荐平衡灵活性和性能的叠层。

• 可靠性测试：对原型进行弯曲测试和环境应力测试，以确保所选厚度在实际条件下能够承受。

• 优先考虑关键领域：如果需要，全面使用不同的厚度 - 在弯曲区域更薄，在具有高速信号的静态区域更厚。

•

常见挑战和解决方案

考虑到柔性 PCB 厚度进行设计并非没有挑战。以下是一些常见问题以及如何解决这些问题：

挑战 1：薄型设计中的信号损失解决方案

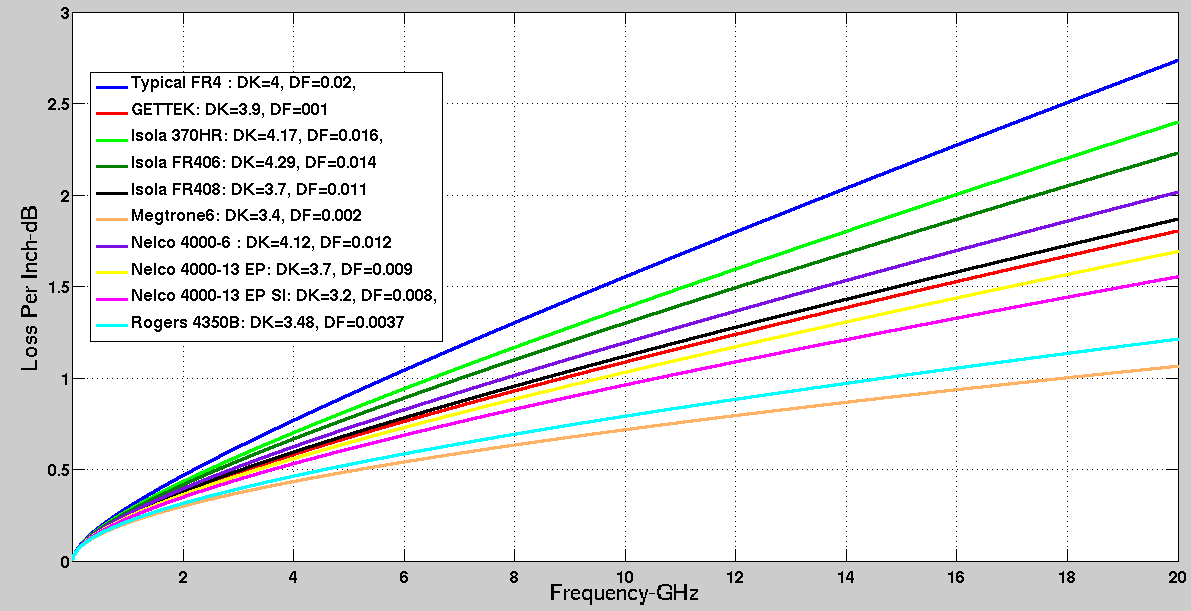

：使用低损耗介电材料并调整走线宽度以补偿更薄的层。添加接地层也有助于减少干扰。

挑战 2：薄柔性 PCB
开裂解决方案：使用附加层或加强筋加固关键弯曲区域。尽可能增加弯曲半径，避免急剧弯曲。

挑战 3：阻抗失配
解决方案：在设计阶段仔细计算介电厚度和走线几何形状。使用阻抗计算器或咨询您的制造商以了解精度。

对柔性 PCB 厚度做出明智的选择

柔性 PCB 厚度不仅仅是衡量弯曲性的指标，它是信号完整性、阻抗控制和长期可靠性的决定性因素。通过了解厚度如何影响这些元件，您可以设计出在您的特定应用中完美运行的柔性电路。从使用合适的介电厚度管理信号损耗到确保薄柔性 PCB 的耐用性，每一个决定都决定着项目的成功。
