介电厚度和阻抗：PCB工程师实用手册

来源：时间: 2025/08/08 14:39:00 阅读: 170

对于PCB工程师来说，了解介电厚度和阻抗之间的关系对于设计高性能印刷电路板至关重要。简单来说，介电厚度直接影响PCB走线的特性阻抗，影响高速电路中的信号完整性和性能。随着电介质厚度的增加，阻抗通常会上升，而较薄的电介质会降低阻抗。本手册深入探讨了这种关系，提供了有关 PCB 阻抗计算、微带阻抗、带状线阻抗和受控阻抗 PCB 设计的实用见解。无论您是从事高频应用还是标准设计，掌握这些概念都将提高您的工程技能。

PCB 设计中的介电厚度和阻抗简介

印刷电路板（PCB）是现代电子产品的支柱，其性能取决于精确的设计考虑因素。最重要的因素之一是介电厚度和阻抗之间的关系。介电厚度是指导电层之间的距离，通常填充有 FR-4 等绝缘材料，具有特定的介电常数（在 4.2 MHz 时通常约为 4.5 至 1）。阻抗以欧姆为单位，决定信号如何通过走线，从而影响信号速度和质量。

在高速数字和射频应用中，控制阻抗对于防止信号反射和损耗至关重要。阻抗不匹配可能会导致数据错误或性能下降。本指南专为想要了解介电厚度如何影响阻抗以及如何在实际设计场景中应用这些知识的 PCB 工程师而编写。我们将探讨关键概念、计算方法和指南，以帮助您获得最佳结果。

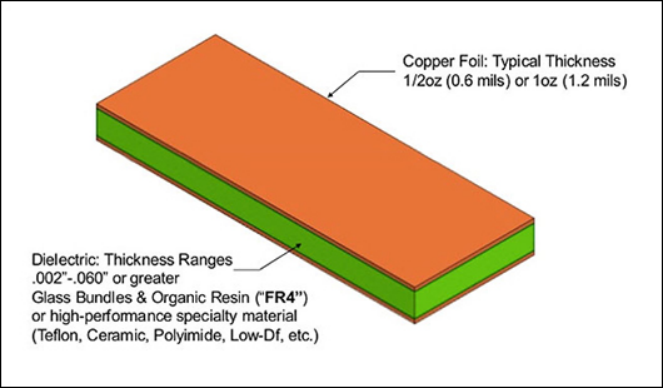

PCB 横截面说明了铜层之间的介电厚度。

了解介电厚度和阻抗关系

介电厚度和阻抗关系是 PCB 设计的基础。阻抗受多种因素影响，包括走线的宽度、材料的介电常数和介电层的厚度。基本原理如下：较厚的介电层会增加走线的特性阻抗，而较薄的层会降低走线的特性阻抗。发生这种情况是因为介电厚度会影响走线和接地层之间的电场分布。

例如，在典型的微带配置中（走线位于 PCB 表面，接地层位于下方），假设走线宽度（例如 0.3 mm）和介电常数（例如 4.3）保持不变。这种关系是正确的，因为较厚的电介质会降低走线和接地之间每单位长度的电容，从而导致更高的阻抗。

相比之下，更薄的电介质会增加电容，从而降低阻抗。工程师必须平衡这些因素以匹配所需的阻抗，射频应用通常为 50 欧姆，高速数字电路中的差分对通常为 100 欧姆。了解这种相互作用是设计具有可靠信号完整性的 PCB 的第一步。

什么是 PCB 设计中的受控阻抗？

受控阻抗是指将PCB走线设计为具有特定特性阻抗的做法，以确保信号传输的一致性。这对于信号必须在没有失真或反射的情况下传输的高速电路至关重要。受控阻抗 PCB 用于 USB、HDMI、以太网和射频系统等应用，在这些应用中，即使是很小的阻抗偏差也会导致严重的性能问题。

为了实现受控阻抗，工程师必须仔细选择材料、定义走线尺寸并控制介电厚度。例如，高速设计中单端走线的常见目标阻抗为 50 欧姆。实现这一目标需要精确计算，并且通常需要使用专门的制造工艺来保持介电厚度和走线几何形状的严格公差。

微带阻抗：关键因素和计算

微带是一种常见的 PCB 走线配置，其中导体位于电路板的外层，通过介电层与接地层隔开。微带阻抗取决于走线宽度、介电厚度和材料的介电常数。可以使用标准公式或为 PCB 设计量身定制的在线计算器来近似这种关系。

广泛使用的微带阻抗（Z？）公式是：

Z?= （87 / √（εr + 1.41）） * ln（5.98 * H / （0.8 * W + T））

其中：
- Z？是以欧姆
为单位的特性阻抗 - εr 是材料的介电常数（例如，FR-4 为 4.3）
- H 是以密耳为单位的介电厚度（例如，8 密耳）
- W 是以密耳为单位的走线宽度（例如，6 密耳）
- T 是以密耳为单位的走线厚度（例如，1.4 盎司铜为 1 密耳）

例如，当介电厚度为 8 密耳、走线宽度为 6 密耳、走线厚度为 1.4 密耳、介电常数为 4.3 时，阻抗可能计算为大约 50 欧姆，这是许多设计的常见目标。将介电厚度调整为 10 密耳会将阻抗增加到 55 欧姆左右，说明了直接关系。

工程师经常使用仿真软件或在线工具来完善这些计算，确保特定电路板材料和叠层的准确性。原型设计过程中的测试和验证对于确认计算出的阻抗与实际性能相匹配也至关重要。

带状线阻抗：它与微带线有何不同

与微带不同，带状线涉及嵌入两个接地层之间的走线，完全被介电材料包围。这种配置提供了更好的屏蔽外部干扰，使其成为高频应用的理想选择。然而，由于走线上方和下方有双介电层，带状线阻抗计算更加复杂。

带状线阻抗（Z？）的公式可以近似为：

Z?= （60 / √εr） * ln（1.9 * B / （0.8 * 宽 + 吨））

其中：
- Z？是以欧姆
为单位的特性阻抗 - εr 是介电常数
- B 是两个接地层之间的总介电厚度，以密耳为单位
- W 是走线宽度（以密耳为单位）
- T 是走线厚度，以密耳为单位

例如，总介电厚度（B）为 20 密耳，走线宽度为 5 密耳，走线厚度为 1.4 密耳，介电常数为 4.3，阻抗可能约为 50 欧姆。将 B 增加到 25 密耳可以将阻抗提高到大约 53 欧姆，再次显示了介电厚度如何影响阻抗。

对于相同的介电厚度，带状线的阻抗通常比微带线低，因为两侧都有接地层增加了电容。这使其成为需要严格阻抗控制和最小信号干扰的应用的首选。

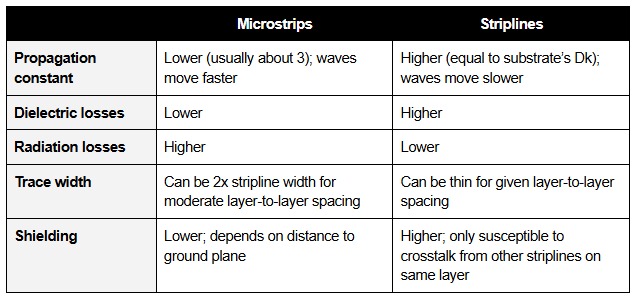

微带线和带状线PCB配置的比较图。

PCB阻抗计算的实用指南

准确计算 PCB 阻抗对于实现受控阻抗设计至关重要。以下是指导您完成整个过程的实用步骤和提示：

确定目标阻抗：确定您的应用所需的阻抗，例如单端射频信号的阻抗为 50 欧姆，高速数字电路中的差分对为 100 欧姆。
选择材料：选择具有已知介电常数的介电材料。对于标准设计，介电常数为 4.2 至 4.5 的 FR-4 很常见。对于高频设计，请考虑介电常数较低（例如 3.0 至 3.5）的罗杰斯材料。

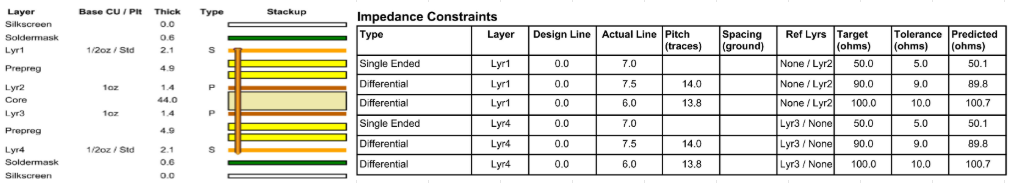

定义叠加：与您的 PCB 制造商合作定义层叠层，包括层之间的介电厚度。确保叠层支持您的目标阻抗。
使用计算工具：利用在线计算器或模拟软件输入走线宽度、介电厚度和介电常数等参数。这些工具可快速估算微带线和带状线配置。
通过测试进行验证：制造后，使用时域反射计（TDR）测量实际阻抗并将其与您的计算结果进行比较。在重新设计期间，如有必要，调整走线宽度或介电厚度。

请记住，制造公差会影响阻抗。例如，介电厚度 ±10% 的变化可能会使阻抗偏移几欧姆，从而可能导致关键应用中的信号完整性问题。始终为受控阻抗设计指定严格的公差，并与您的 PCB 制造商密切合作。
