预浸料厚度:PCB设计人员综合指南

来源: 时间: 2025/08/08 14:56:00 阅读: 178

在本指南中,我们将介绍您需要了解的有关 PCB 预浸料厚度的所有信息,包括如何选择正确的材料、设计有效的叠层、了解公差以及探索不同的预浸料类型。让我们深入探讨这个重要主题,以帮助您自信地创建更好的 PCB。



什么是预浸料,为什么厚度很重要?

预浸料是“预浸渍”的缩写,是一种用树脂(通常是环氧树脂)浸泡并部分固化至半固态的玻璃纤维织物。它充当多层 PCB 中铜层之间的绝缘层和粘合剂。在层压过程中,预浸料在热量和压力下熔化并将各层粘合在一起,形成坚固的结构。

预浸料的厚度至关重要,因为它会影响 PCB 的几个关键方面:

  • 介电性能:预浸料厚度影响阻抗控制,这对于高速信号完整性至关重要。例如,较薄的预浸料层可以减小信号层和接地层之间的介电间距,从而影响特性阻抗(许多设计通常以 50 欧姆为目标)。

  • 机械强度:适当的厚度确保 PCB 能够承受组装和作过程中的物理应力。

  • 热性能:厚度会影响散热,尤其是在高功率应用中。

  • 整体板厚:预浸料层有助于 PCB 的最终厚度,这必须满足设计规范(标准板通常为 1.6 毫米)。

了解和选择正确的预浸料厚度是 PCB 叠层设计的基础步骤。让我们详细探讨这一点,以确保您的设计满足电气和机械要求。

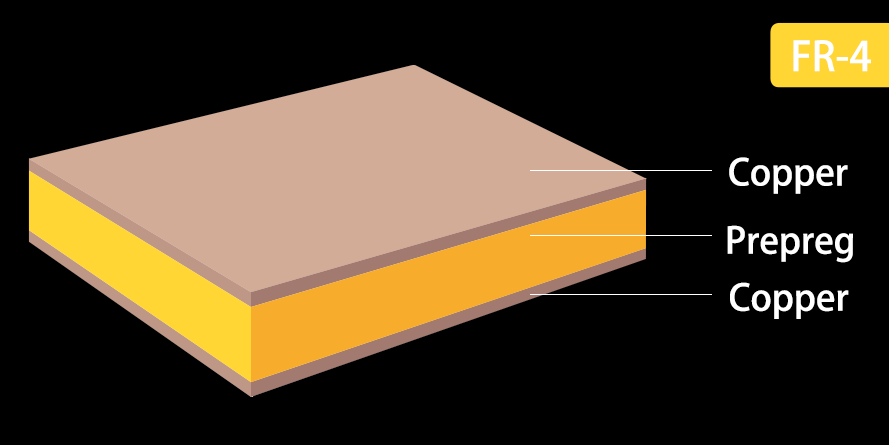

prepreg layer in pcb



了解 PCB 叠层设计中的预浸料厚度

PCB叠层设计是指多层板中铜层和绝缘材料(如预浸料和芯材)的排列。预浸料厚度在确定导电层之间的间距方面起着关键作用,这直接影响信号性能和制造可行性。

在典型的 4 层 PCB 叠层中,您可能有:

  • 顶部铜层(信号)

  • 预浸料(绝缘层)

  • 内铜层(接地)

  • 芯材(较厚的绝缘材料)

  • 内铜层(电源)

  • 预浸料(绝缘层)

  • 底部铜层(信号)

预浸料厚度通常为每层 0.002 英寸(2 密耳)至 0.010 英寸(10 密耳),具体取决于设计需求。对于高速设计,信号层和接地层之间通常使用更薄的预浸料层(约 3-5 密耳)以保持严格的阻抗控制,通常以标准 FR-4 材料的介电常数 (Dk) 约为 4.0。

为您的叠层选择合适的预浸料厚度需要平衡电气性能与可制造性。更薄的层可以提高信号完整性,但会增加制造成本和复杂性。较厚的层更容易处理,但可能无法满足高频应用所需的严格公差。

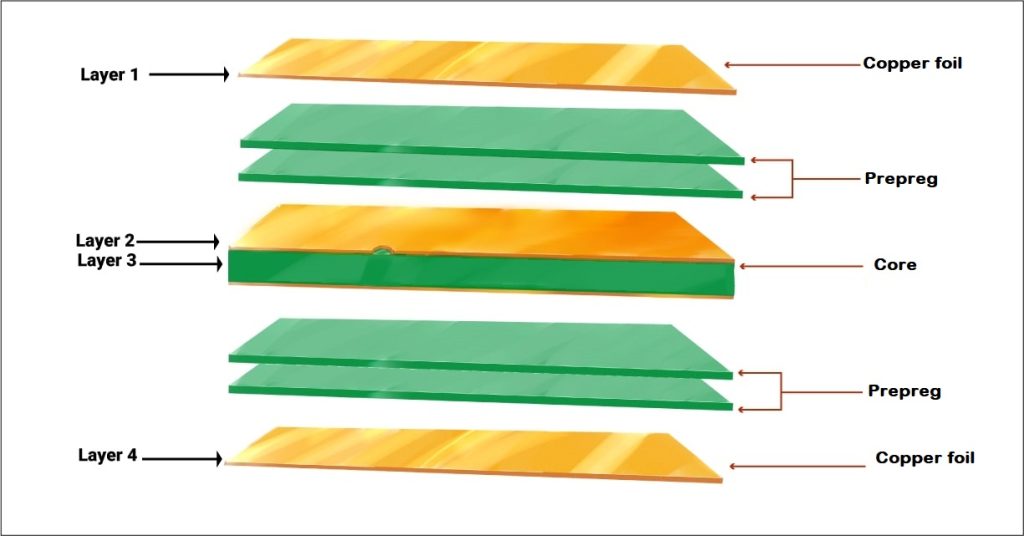

prepreg in 4 layer pcb



如何选择合适的预浸料材料和厚度

选择合适的预浸料材料和厚度是 PCB 设计中的一个关键决策。以下是做出选择时需要考虑的关键因素:

1. 电气要求

对于高速或高频设计,您需要具有低介电常数 (Dk) 和低损耗正切 (Df) 的材料,以最大限度地减少信号损耗。标准 FR-4 预浸料的 Dk 约为 4.0-4.5,而聚酰亚胺或 PTFE 基预浸料等先进材料可以提供低至 2.2 的 Dk 值,以便在 1 GHz 以上的频率下获得更好的性能。在这些情况下,通常首选较薄的预浸料层以保持精确的阻抗,例如单端走线的 50 欧姆。

2. 机械约束

PCB 的整体厚度必须符合最终产品的机械限制。如果您的设计需要 1.6 毫米的总板厚,则需要计算每个预浸料层以及芯材和铜厚度的贡献。标准设计的常见预浸料厚度约为每层 6-8 密耳。

3. 热管理

在高功耗应用中,较厚的预浸料层可能有助于层间隔热,防止热量积聚。然而,为了获得更好的热传递,您可以选择更薄的层与热通孔相结合。

4. 成本和可用性

较薄的预浸料材料和特种树脂(如高 Tg 或低 Dk 选项)通常成本更高。平衡性能与预算限制至关重要,尤其是对于大规模生产。

通过将预浸料选择与您的设计目标(无论是信号完整性、热稳定性还是成本效率)保持一致,您可以优化 PCB 性能。请务必咨询您的制造合作伙伴,以确保所选材料和厚度与其工艺兼容。

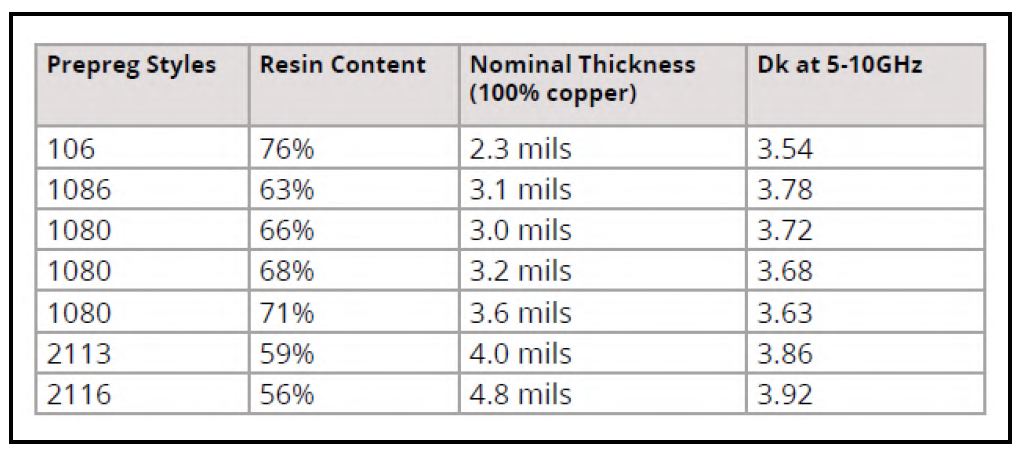

Prepreg thickness and pattern in PCB layers



预浸料厚度公差:您需要了解的内容

预浸料厚度公差是指制造过程中可接受的厚度变化。这些容差很重要,因为即使是很小的偏差也会影响阻抗、信号完整性以及 PCB 在其外壳中的整体配合。

对于标准 FR-4 预浸料,制造商通常指定公差为标称厚度的 ±10%。例如,6密耳的预浸料层可能在5.4密耳到6.6密耳之间变化。然而,在层压过程中,压力、温度和树脂流量等因素可能会导致进一步的变化,有时导致 0.15 毫米板的最终厚度公差为 ±1.6 毫米。

对于高精度设计,例如射频或高速数字应用,通常需要更严格的公差。在这些情况下,您可能需要指定公差为 ±5% 的预浸料,或者使用提供更一致厚度控制的先进材料。请注意,更严格的公差会增加制造成本,因此请做出相应的计划。

要有效管理公差:

  • 在设计文件中包含详细的叠层规范,并注明每层可接受的厚度范围。

  • 使用工具模拟阻抗值,以预测厚度变化可能如何影响信号性能。例如,10 密耳预浸料层的 4% 变化可能会使阻抗偏移 2-3 欧姆,从而可能导致信号失配。

  • 与您的制造商合作,确认他们有能力满足您的公差要求。

了解并考虑预浸料厚度公差可确保您的 PCB 按预期运行,即使制造变化很小。



PCB 设计人员的预浸料类型

预浸料有多种类型,每种类型都适合不同的应用。熟悉这些选项将帮助您为设计做出明智的决策。以下是最常见的预浸料类型:

1. 标准FR-4预浸料

由于其成本和性能的平衡,这是使用最广泛的预浸料材料。它的玻璃化转变温度 (Tg) 约为 130-140°C,Dk 为 4.0-4.5。它非常适合消费电子产品等通用应用。常见的厚度范围为 3 至 10 密耳。

2. 高Tg预浸料

Tg 为 170-180°C 或更高,高 Tg 预浸料可为暴露于高温的应用(例如汽车或工业电子产品)提供更好的热稳定性。它稍微贵一些,但为了在恶劣环境中的可靠性,这是值得的。

3. 低 Dk/低 Df 预浸料

这些预浸料专为高频和高速设计而设计,可最大限度地减少信号损失和失真。它们的 Dk 通常低于 3.5,用于射频、微波和 5G 应用。厚度通常保持薄(2-5密耳),以实现严格的阻抗控制。

4. 无卤预浸料

对于环保设计,无卤预浸料避免使用有害化学品。它通常用于消费品中以符合 RoHS 标准,尽管与标准 FR-4 相比,它的机械性能可能略有不同。

5. 柔性预浸料

这种类型的预浸料用于柔性或刚柔结合 PCB,设计为弯曲而不断裂。它通常由聚酰亚胺材料制成,用于可穿戴设备或紧凑型电子产品。

每种预浸料类型都有特定的用途,因此请根据项目的电气、热和机械需求进行选择。对于需要跨层不同性能的高级设计,也可以将不同的预浸料类型组合在单个叠层(混合叠层)中。



考虑预浸料厚度的设计的最佳实践

为了在 PCB 设计中获得最佳结果,请在处理预浸料厚度时遵循以下实用技巧:

  • 尽早模拟:使用 PCB 设计软件模拟叠层配置并根据预浸料厚度预测阻抗。例如,信号走线和接地层之间的 5 密耳预浸料层可能会在 FR-4 上产生 50 欧姆阻抗,走线宽度为 6 密耳。

  • 考虑树脂流量:在层压过程中,树脂会流动并略微改变预浸料厚度。与您的制造商合作,了解他们的流程,并在需要时调整您的设计。

  • 尽可能标准化:坚持使用常用的预浸料厚度(如 4、6 或 8 密耳)以降低成本和交货时间,除非您的设计需要定制规格。

  • 考虑层数:更多的层意味着更多的预浸料,从而增加整体厚度。规划叠层以避免超出机械约束。

  • 测试原型:构建和测试原型,以验证预浸料厚度和材料选择是否满足性能预期,特别是对于关键应用。

通过将这些实践纳入您的工作流程,您可以避免常见陷阱并确保您的 PCB 设计既实用又可制造。



预浸料厚度的常见挑战以及如何克服这些挑战

即使经过仔细规划,也可能会出现与预浸料厚度相关的挑战。以下是一些常见问题和解决方案:

  • 阻抗失配:预浸料厚度的变化会导致阻抗偏差。使用受控的介电材料并指定严格的公差,以最大限度地降低这种风险。

  • 分层:如果预浸料层太薄或与其他材料不相容,则在热循环过程中可能会发生分层。选择具有匹配的热膨胀系数 (CTE) 和足够树脂含量的材料。

  • 板厚过大:多个预浸料层可能会加起来,超出设计限制。通过使用更薄的预浸料或尽可能减少层数来优化叠层。

与您的制造合作伙伴进行主动沟通有助于在设计阶段的早期解决这些挑战,从而节省时间和资源。



掌握预浸料厚度以实现更好的 PCB 设计

预浸料厚度是 PCB 设计的一个基本方面,影响从信号完整性到机械耐用性的方方面面。通过了解如何选择正确的预浸料材料、设计有效的叠层、管理公差以及选择合适的预浸料类型,您可以创建适合您特定需求的可靠且高性能的 PCB。
