PCB设计中介电厚度终极指南：掌握信号完整性

在 PCB 设计领域，介电厚度在确保信号完整性方面起着至关重要的作用，特别是对于高速应用。无论您是在处理简单的电路还是复杂的高频板，了解信号完整性的 PCB 介电厚度都可以决定您的设计的成败。那么，什么是介电厚度，为什么它很重要？简单来说，介电厚度是指PCB中导电层之间的距离，由FR-4等绝缘材料（电介质）填充。这种厚度直接影响阻抗控制、信号速度和整体性能。

PCB 设计中的介电厚度是多少？

PCB 中的介电厚度是指两个导电层（例如铜走线或平面）之间绝缘材料的测量。该绝缘层通常由 FR-4 等材料制成，可防止电气短路，同时影响信号通过电路板的方式。介电材料的特性，包括其厚度和介电常数 （Dk），会影响电路板的电气性能。

例如，在典型的四层 PCB 中，介电层将顶层与内部接地层、接地层与电源层分开，依此类推。这些层的厚度不仅与物理间距有关，还与物理间距有关。它决定阻抗和信号传播延迟等关键因素。较薄的电介质可以减少信号延迟，但可能会增加串扰，而较厚的电介质可能会降低电容，但会减慢信号速度。

为什么电介质厚度对信号完整性很重要

信号完整性是指电信号通过 PCB 时的质量。如果不优化介电厚度，可能会出现信号失真、串扰和时序误差等问题。这就是为什么 PCB 介电厚度对于信号完整性如此重要的原因：

• 阻抗控制：介电厚度直接影响传输线的特性阻抗。对于高速信号，保持特定的阻抗（例如许多射频应用的 50 欧姆）对于防止信号反射至关重要。

• 信号速度：介电常数和厚度影响信号传播的速度。具有较低 Dk 的更薄电介质可以实现更快的信号传播，这对于高频设计至关重要。

• 串扰和噪音：如果介电层太薄，相邻走线上的信号会相互干扰，导致串扰。适当的厚度有助于保持信号之间的隔离。

了解和控制介电厚度可确保您的 PCB 可靠运行，尤其是在电信或汽车电子等要求苛刻的应用中。

介电厚度和阻抗控制：深入研究

介电厚度最重要的方面之一是其在介电厚度阻抗控制中的作用。阻抗控制确保走线的电气特性符合电路的要求，最大限度地减少信号反射和损耗。

走线的特性阻抗取决于几个因素，包括：

• 介电厚度（走线和参考平面之间的距离）

• 材料的介电常数 （Dk）

• 走线宽度和厚度

例如，在微带配置（表面上的走线，下面有接地层）中，减少介电厚度会增加电容，从而降低阻抗。高速数字信号的常见目标阻抗为 50 欧姆。如果介电厚度为 5 密耳（0.005 英寸），Dk 为 4.2（FR-4 的典型值），则可能需要大约 9 密耳的走线宽度才能达到 50 欧姆，具体取决于其他叠层因素。但是，如果厚度增加到 10 密耳，则必须调整走线宽度以保持相同的阻抗。

设计人员经常使用阻抗计算器或仿真软件来确定正确的介电厚度和走线尺寸。如果没有精确控制，阻抗不匹配会导致信号反射，从而导致高速电路中的数据错误。

了解 FR-4 介电厚度：行业标准

FR-4 因其成本效益和可靠的性能而成为 PCB 制造中使用最广泛的介电材料。在讨论 FR-4 介电厚度时，了解标准值以及它们如何应用于不同的设计非常重要。

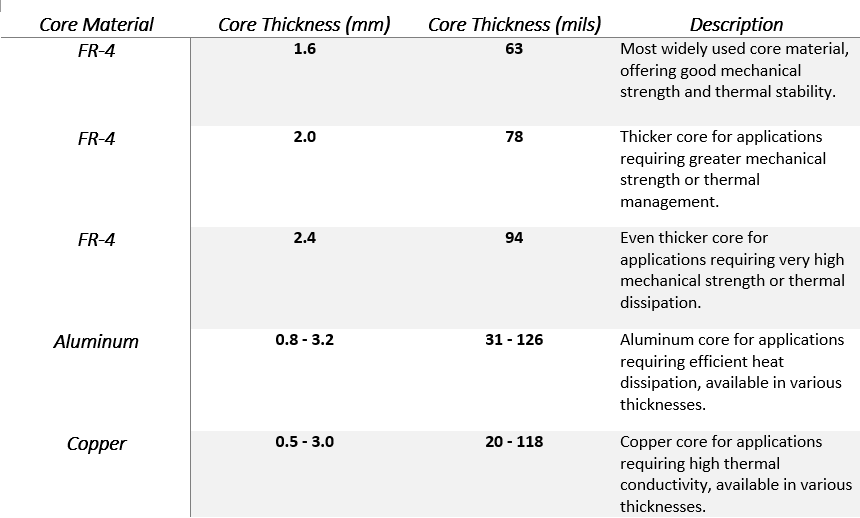

FR-4 板通常具有标准的整体厚度，例如 0.062 英寸（1.6 毫米）、0.031 英寸（0.8 毫米）和 0.093 英寸（2.4 毫米）。然而，多层 PCB 中层与层之间的介电厚度要薄得多。FR-4 磁芯和预浸料（用于叠层）的常见介电厚度范围为 3 密耳（0.003 英寸）至 20 密耳（0.020 英寸），具体取决于层数和设计需求。

对于四层板，典型的叠层可能包括：

• 顶层到接地层：5密耳电介质

• 接地层到电源层：40密耳电介质

• 底层电源平面：5密耳电介质

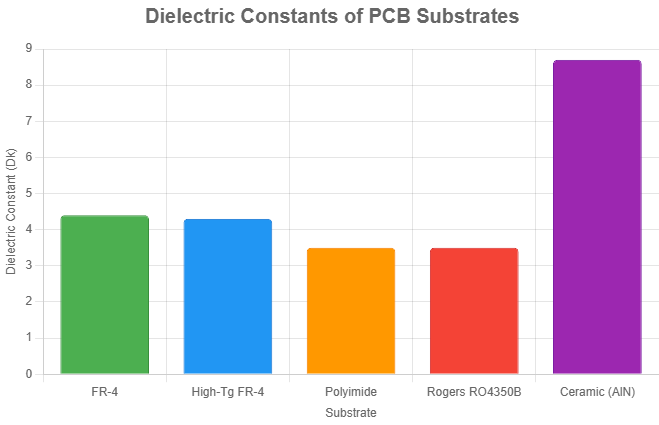

FR-4 在 1 MHz 时的介电常数 （Dk） 约为 4.2 至 4.5，尽管该值可能因频率和制造商而异。该 Dk 与介电厚度相结合，会影响信号速度和阻抗。对于标准设计，FR-4 就足够了，但对于非常高的频率（高于 5 GHz），可能需要具有较低 Dk 的材料。

高速 PCB 介电注意事项

在高速 PCB 电介质设计中，信号工作频率高于 1 GHz 或数据速率超过 5 Gbps，电介质厚度变得更加重要。高速信号容易出现丢失、延迟和干扰，因此必须仔细规划 PCB 叠层的各个方面。

高速设计的关键考虑因素包括：

• 更薄的电介质：更薄的介电层减少了信号传播延迟，并允许更严格的阻抗控制。然而，它们会增加制造成本和串扰风险。

• 低 Dk 材料：虽然 FR-4 适用于许多应用，但高速设计通常使用 Dk 值低于 3.5 的高级层压板，以最大限度地减少信号损失。

• 厚度均匀：整个电介质厚度的变化会导致阻抗失配，从而导致信号完整性问题。严格的制造公差至关重要。

例如，在 10 Gbps 设计中，仅 1 mil 的介电厚度变化可能会导致阻抗发生明显变化，从而可能导致误码。设计人员必须与制造商密切合作，以确保介电层的一致性，尤其是在电路板的关键区域。

如何进行介电厚度计算

计算适合 PCB 的介电厚度是实现最佳性能的关键步骤。虽然介电厚度计算可能很复杂，但它通常涉及确定满足特定阻抗或信号速度要求所需的厚度。

以下是计算针对特定阻抗的微带走线的介电厚度的简化过程：

1. 确定目标阻抗：确定所需的阻抗（例如，许多高速信号为 50 欧姆）。

2. 了解介电常数：使用材料的 Dk（例如，FR-4 为 4.2）。

3. 估计走线宽度：根据标准指南或过去的设计，从近似的走线宽度开始。

4. 使用阻抗公式或工具：应用微带阻抗公式或使用计算器工具。微带阻抗的常见近似值基于以下公式：Z = （87 / √（Dk + 1.41）） * ln（5.98 * H / （0.8 * W + T）），其中 H 是介电厚度，W 是走线宽度，T 是走线厚度（均以密耳为单位）。

5. 调整厚度：通过输入所需的 Z 和其他已知值来求解 H（介电厚度）。如有必要，请迭代以平衡制造约束。

例如，要在 FR-4 上实现 50 欧姆，走线宽度为 10 密耳，走线厚度为 1.4 密耳 （Dk = 4.2），您可以计算出大约 6 密耳的介电厚度。然而，实际设计通常需要仿真工具来确保准确性，因为与频率相关的 Dk 和制造公差等因素会发挥作用。

始终与您的 PCB 制造商合作以确认可实现的介电厚度，因为标准预浸料和芯材可能会限制您的选择。此外，考虑叠层对称性以避免生产过程中翘曲。

优化设计中介电厚度的实用技巧

现在我们已经介绍了基础知识，这里有一些实用技巧可以帮助您优化 PCB 设计中的介电厚度：

• 从标准叠层开始：对常见层数使用制造商推荐的叠层，以简化设计并降低成本。仅在阻抗或信号速度必要时调整介电厚度。

• 构建前模拟：使用PCB设计软件模拟不同介电厚度的信号行为。这有助于在制造前识别潜在问题。

• 考虑制造公差：由于制造工艺的不同，电介质厚度可能会变化 ±10% 或更多。设计时要留出一定的余量来考虑这些变化。

• 平衡成本和性能：更薄的电介质和先进的材料提高了性能，但增加了成本。评估这些好处是否证明您的应用程序增加费用是合理的。

• 测试原型：对于关键设计，构建和测试原型以测量实际阻抗和信号完整性。如果需要，在后续修订中调整介电厚度。

电介质厚度应避免的常见错误

即使是经验丰富的设计人员在处理介电厚度时也会犯错误。以下是一些需要注意的陷阱：

• 忽略频率效应：FR-4 等材料的介电常数随频率变化。不要假设高速设计的静态 Dk 值。

• 忽视叠层对称性：不均匀的电介质厚度会导致电路板在制造过程中翘曲。确保平衡叠加。

• 忽视串扰：非常薄的电介质会导致层间信号干扰。为信号频率保持足够的间距。

• 假设厚度均匀：层压过程中的树脂流动会导致介电厚度的细微变化。与您的制造商合作，尽量减少这些不一致。

掌握介电厚度以获得卓越的 PCB 性能

介电厚度是 PCB 设计的基本要素，直接影响信号完整性、阻抗控制和整体性能。通过了解信号完整性的 PCB 介电厚度等概念、掌握介电厚度阻抗控制以及应用正确的 FR-4 介电厚度或高速 PCB 介电策略，您可以创建可靠且高效的设计。此外，学习介电厚度计算方法使您能够根据特定要求微调叠层。
