掌握细线PCB制造：挑战与解决方案

细线 PCB 制造是制造先进电子产品中使用的高密度、高性能电路板的关键工艺。然而，它也面临着独特的挑战，例如实现走线宽度的精确性、确保信号完整性和管理材料特性。在本综合指南中，我们将探讨细线 PCB 制造工艺，深入探讨常见障碍，并提供实用的解决方案来帮助工程师和设计师实现最佳结果。无论您是要解决细线 PCB 制造还是寻求先进的 PCB 蚀刻技术，本博客都能提供可行的见解来提升您的项目。

什么是细线PCB制造？

细线PCB制造是指生产走线宽度和间距极窄的印刷电路板，通常范围为2至5密耳（0.002至0.005英寸）。这些板对于现代电子产品至关重要，例如智能手机、医疗设备和汽车系统，这些电子产品空间有限且性能要求很高。该工艺需要激光直接成像和专用材料选择等尖端技术，以确保精度和可靠性。

在以下部分中，我们将分解细线 PCB 制造工艺，重点介绍关键挑战，并分享经过验证的解决方案，以帮助您掌握这项复杂的工艺。

了解细线PCB制造工艺

细线 PCB 制造过程涉及几个复杂的步骤才能达到所需的精度。从设计到最终测试的每个阶段在确保电路板符合严格的性能标准方面都发挥着至关重要的作用。让我们来了解一下所涉及的核心步骤：

• 设计和布局：该过程首先创建 PCB 的详细数字设计，指定走线宽度、间距和层叠加。软件工具有助于优化布局，以提高信号完整性和可制造性。

• 材料选择：选择合适的基板和铜厚度对于细线 PCB 至关重要。材料必须支持高频信号并承受制造过程而不会降解。

• 成像：激光直接成像 （LDI） 等先进技术以极高的精度将设计转移到电路板上，确保精确定义精细的迹线。

• 蚀刻：PCB 蚀刻技术去除多余的铜以形成狭窄的走线。此步骤需要严格控制，以避免过度蚀刻或欠蚀。

• 层压和钻孔：对于多层板，层在热量和压力下堆叠和粘合。微孔被钻孔以连接层，通常使用激光技术来实现精度。

• 电镀和精加工：镀铜可增强走线和过孔，而 ENIG（化学镀镍浸金）等表面处理可防止腐蚀并确保可焊性。

• 测试：严格的电气和目视检查可验证迹线连续性、间距和整体电路板质量。

细线 PCB 制造的主要挑战

虽然细线 PCB 制造可以实现紧凑和高性能的设计，但它带来了一些可能影响良率和可靠性的挑战。以下是工程师面临的一些最常见的障碍：

1. 实现走线宽度和间距的精度

由于走线宽度窄至 2 密耳，即使在成像或蚀刻过程中的轻微偏差也可能导致开路或短路。保持一致的间距对于防止信号串扰同样重要，尤其是在高密度设计中。

2. 信号完整性问题

细线 PCB 通常处理高频信号，因此容易出现阻抗失配和信号丢失。例如，仅 0.5 密耳的走线宽度变化可能会使阻抗改变几欧姆，从而破坏 1 GHz 以上频率下的信号性能。

3. 材料限制

标准 PCB 材料可能不支持细线制造的热应力和机械应力。高频应用通常需要低损耗电介质，这可能成本高昂且更难加工。

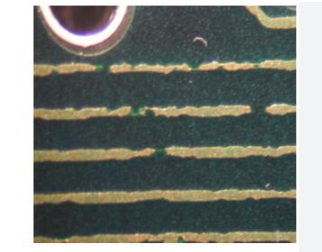

4. 蚀刻精度

传统的减材蚀刻很难产生超细的迹线而不过度蚀刻，过度蚀刻会削弱迹线或导致断裂。底切——蚀刻剂去除抗蚀剂下方的材料——使该过程进一步复杂化。

5. 制造设备的限制

并非所有制造设施都配备了细线生产所需的先进工具，例如高分辨率成像系统或激光钻床。这可能会导致结果不一致或成本更高。

掌握细线PCB制造的解决方案

克服细线 PCB 制造的挑战需要结合先进技术、优化工艺和仔细的材料选择。以下是解决上述问题的可行解决方案：

1. 利用激光直接成像 （LDI） 实现精度

激光直接成像是细线 PCB 制造的游戏规则改变者。与传统的光刻不同，LDI 使用激光直接曝光光刻胶，实现低至 1 mil 或更低的分辨率。这消除了对物理掩码的需求，减少了对齐误差并实现了更严格的公差。通过采用 LDI，制造商可以始终如一地生产偏差小于 0.1 mil 的走线宽度和间距。

2. 优化PCB蚀刻技术

先进的 PCB 蚀刻技术，例如半增材工艺 （SAP），可以更好地控制细线形成。在 SAP 中，最初沉积一层薄薄的铜，并通过选择性电镀而不是蚀刻掉大量材料来建立迹线。这种方法减少了底切，并允许窄至 15 微米（0.6 密耳）的迹线。此外，使用高质量的蚀刻剂和精确的工艺控制可以最大限度地降低过度蚀刻风险。

3. 专注于细线PCB的材料选择

选择正确的材料对于细线 PCB 至关重要，特别是对于高频或高速应用。低损耗基板，如基于 PTFE 的层压板或高 Tg FR-4 变体，可以在高达 10 GHz 的频率下保持信号完整性。具有较低表面粗糙度（例如 0.5 μm RMS）的铜箔也可以减少信号损失并提高蚀刻精度。选择材料时，请考虑介电常数 （Dk） 值（高频设计通常在 2.2 到 3.5 之间）和热膨胀性能，以防止制造过程中分层。

4. 通过设计和仿真增强信号完整性

为了缓解信号完整性问题，请在设计阶段使用仿真工具来预测阻抗和信号行为。例如，为高速走线保持 50 欧姆的受控阻抗通常需要精确的叠层设计和 0.1 密耳以内的介电厚度控制。此外，合并接地层并最大限度地减少走线长度变化可以减少串扰和电磁干扰 （EMI）。

5. 与先进制造设施合作

与配备最先进工具的制造合作伙伴合作，用于细线生产。配备 LDI 系统、微孔激光钻孔能力（直径小至 0.1 毫米）和自动光学检测 （AOI） 的设施可以确保质量稳定。与经验丰富的制造商合作还可以获得工艺专业知识，从而降低试错成本。

细线 PCB 成功的高级技巧

除了核心解决方案之外，还可以考虑以下高级策略来进一步增强您的细线 PCB 项目：

• 采用HDI技术：高密度互连 （HDI） 技术，例如微孔和埋孔，通过在不扩大电路板尺寸的情况下增加布线密度来补充细线设计。

• 使用自动检测：自动光学检测 （AOI） 和电气测试可在工艺早期检测走线断裂或短路等缺陷，确保产量保持较高水平。

• 迭代设计：在全面生产之前对细线 PCB 进行多次迭代进行原型设计和测试，以完善走线布局和材料选择。

• 控制环境因素：在制造过程中保持严格的洁净室条件，以防止灰尘或污染物影响细小迹线，从而导致尺度低于 3 密耳的缺陷。

为什么细线 PCB 制造在 2025 年很重要

截至 2025 年，随着 5G 技术、电动汽车和物联网设备的兴起，对细线 PCB 的需求持续增长。这些应用需要走线宽度低于 3 密耳的紧凑型电路板，以支持更快的数据速率（某些 100G 系统中高达 5 Gbps）和更高的组件密度。掌握细线制造不再是可有可无的，而是在电子行业保持竞争力的必要条件。

此外，制造技术的进步，例如改进的激光系统和半增材工艺，使细线生产变得更加容易。通过解决蚀刻精度和材料兼容性等挑战，工程师可以释放下一代电子产品的全部潜力。

将您的细线 PCB 项目提升到一个新的水平

细线 PCB 制造是一个复杂但有益的过程，可以创造尖端的电子产品。通过了解细线 PCB 制造工艺的复杂性，解决精度和信号完整性等挑战，并实施激光直接成像和优化细线 PCB 材料选择等解决方案，您可以获得卓越的结果。无论您是改进 PCB 蚀刻技术还是探索先进的制造方法，本指南中概述的策略都为成功奠定了坚实的基础。
