终极PCB走线宽度计算器指南：确保安全电流

设计印刷电路板 （PCB） 需要精确度，尤其是在确定正确的走线宽度时。如果您正在寻找一种可靠的方法来计算走线宽度，PCB 走线宽度计算器是您的首选工具。无论您是关注当前容量、温升还是符合 IPC-2221 等标准，本指南都将引导您了解您需要了解的所有内容。我们将探讨如何使用在线 PCB 走线宽度计算器，考虑电流和温度因素，并确保您的设计安全高效。

为什么PCB走线宽度在设计中很重要？

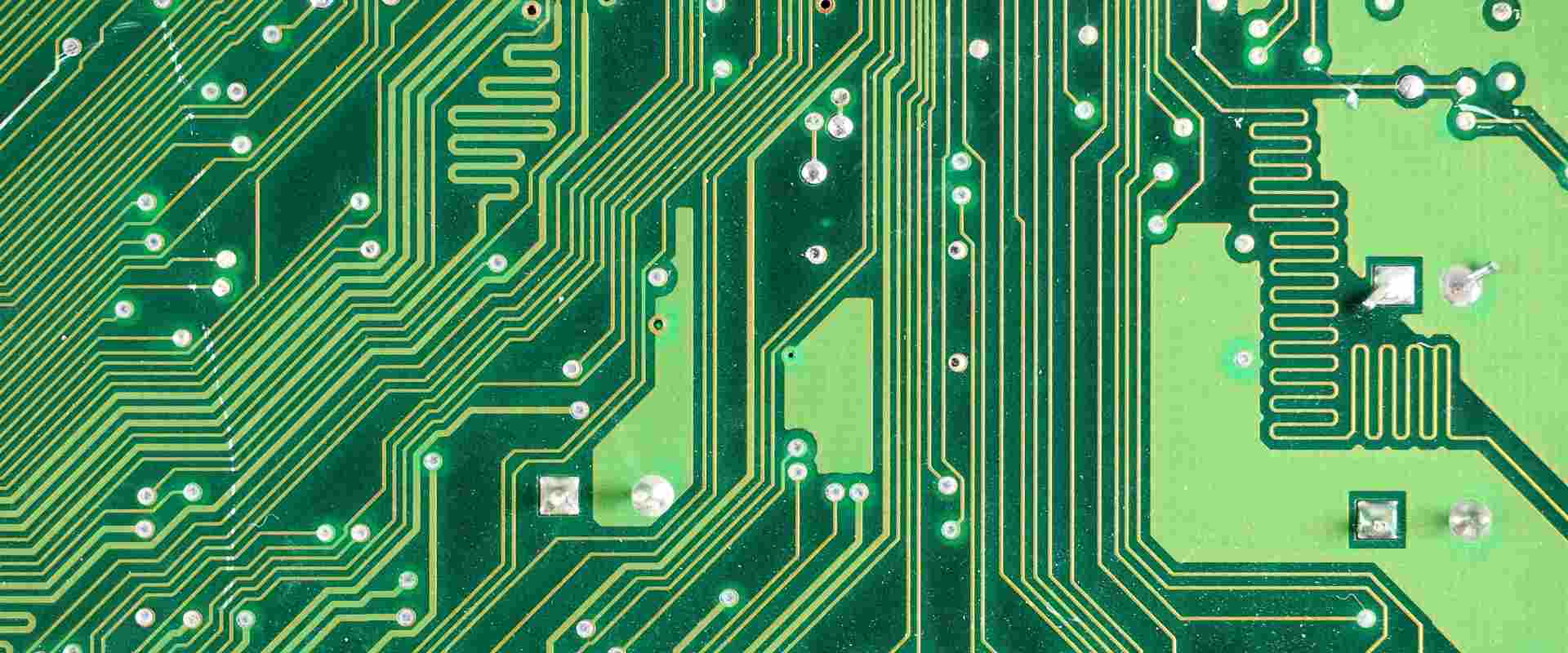

PCB 走线宽度是确保电路板安全可靠地运行的关键因素。走线是 PCB 上在组件之间传输电流的细铜线。如果走线对于其承载的电流来说太窄，它可能会过热，从而导致潜在的损坏或故障。另一方面，走线过宽会浪费宝贵的电路板空间并增加制造成本。

目标是找到完美的平衡。经过精心计算的走线宽度可确保电流流动时不会积聚过多的热量，保持信号完整性并遵守设计约束。这就是电流 PCB 走线宽度计算器或 PCB 走线宽度计算器温度等工具发挥作用的地方，可帮助您根据具体要求做出明智的决策。

了解 IPC-2221 走线宽度标准

IPC-2221 标准是电子行业广泛认可的 PCB 设计指南。它根据走线必须承载的电流和可接受的温升提供了有关走线宽度的详细建议。使用 PCB 走线宽度计算器 IPC-2221 可确保您的设计符合这些经过验证的标准，从而降低过热或电气故障的风险。

根据 IPC-2221，走线宽度的计算取决于以下因素：

• 电流负载：走线将承载的电流量（以安培为单位）。

• 温升：温度高于环境条件的可接受升高（以摄氏度为单位），对于大多数设计，通常设置为 10°C 到 20°C 之间。

• 铜厚度：以盎司每平方英尺 （oz/ft2） 为单位测量，通常为 1 盎司/英尺2 或 2 盎司/英尺2，这会影响走线可以处理的电流量。

• 环境温度：PCB 运行的周围温度，影响散热。

虽然 IPC-2221 提供了详细的图表和公式，但手动计算走线宽度可能非常耗时且容易出错。这就是为什么许多设计师转向结合这些标准的数字工具来获得快速准确的结果。

PCB 走线宽度计算器的工作原理

在线PCB走线宽度计算器简化了确定适当走线宽度所需的复杂计算。这些工具使用源自 IPC-2221 或更新的 IPC-2152 等标准的公式，后者更侧重于载流能力的实际测试。

大多数计算器的作方式如下：

1. 输入参数：您可以输入电流（例如 2.5 A）、所需温升（例如 10°C）、铜厚度（例如 1 oz/ft2）和环境温度（例如 25°C）等详细信息。

2. 计算：该工具使用既定方程处理这些输入，以估计所需的最小走线宽度。

3. 输出：您将收到推荐的走线宽度（以密耳或毫米为单位），以确保安全的电流流动而不会过度加热。

一些计算器还考虑走线是在 PCB 的内层还是外层，因为散热因位置而异。由于暴露在空气中，外部迹线可以更有效地冷却，而内部迹线可能需要更宽的尺寸来管理热量。

计算PCB走线宽度的关键因素

当使用 PCB 走线宽度计算器考虑电流或温度时，了解影响因素至关重要。让我们深入了解影响走线宽度计算的主要因素。

1. 当前容量

走线承载的电流量是其宽度的主要决定因素。更高的电流需要更宽的走线以防止过热。例如，承载 1 A 的走线可能需要 10 mils （0.254 mm） 的宽度，铜厚度为 1 oz/ft2，温升为 10°C。然而，对于 5 A，在相同条件下宽度可以增加到 50 密耳（1.27 毫米）。

2. 温升

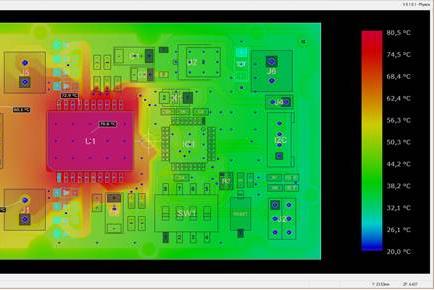

温升是指与周围环境相比，迹线变得更热多少。PCB走线宽度计算器温度功能可帮助您设置安全限制。例如，10°C 的升高通常用于通用设计，而如果通过散热器等其他方式管理散热，则高功率应用可能允许 20°C 的升高。

3. 铜厚度

铜厚度会影响走线在给定宽度下可以处理的电流。对于相同的电流负载，较厚的铜（例如 2 盎司/英尺2）与较薄的铜（例如 0.5 盎司/英尺2）相比，允许更窄的走线。大多数计算器允许您选择铜重量来优化结果。

4. 跟踪位置

由于暴露在空气中，外层的走线比内层的走线散热更好。如果您的设计包括多层板，请确保计算器考虑走线位置或相应地调整温升输入。

5. 电压降

虽然不总是计算器的主要输入，但走线两端的压降会影响性能，尤其是在供电电路中。更宽的走线可降低电阻并最大限度地减少压降，确保组件接收到预期电压。

使用在线 PCB 走线宽度计算器的好处

使用图表或公式手动计算迹线宽度可能很乏味且容易出错。在线 PCB 走线宽度计算器为工程师和业余爱好者提供了多种优势：

• 速度：通过输入几个参数，在几秒钟内获得结果。

• 准确性： 基于 IPC-2221 等标准的内置算法可降低误判风险。

• 可及性： 大多数工具都是免费的，可以在线获取，不需要专门的软件。

• 定制： 调整温升或铜厚度等输入以满足您的设计需求。

这些工具对于可能尚未完全理解基础数学的初学者或在紧迫的期限内工作的经验丰富的设计师特别有用。

使用 PCB 走线宽度计算器的分步指南

准备好计算下一个项目的走线宽度了吗？使用任何可靠的在线 PCB 走线宽度计算器请按照以下步骤作：

1. 收集设计数据：确定走线将承载的电流、可接受的温升、铜厚度以及走线是内部的还是外部的。

2. 访问计算器：访问支持 IPC-2221 或 IPC-2152 标准的值得信赖的在线工具。

3. 输入参数：输入您收集的值。例如，将电流设置为 3 A，温升设置为 15°C，铜厚度设置为 1 oz/ft2，然后选择“外部走线”。

4. 审查结果：计算器将输出走线宽度，例如 20 密耳（0.508 毫米）。如果结果看起来不合理，请仔细检查输入。

5. 应用于设计：在 PCB 布局软件中使用计算出的宽度，确保其适合电路板的空间限制。

6. 驗證： 如果可能，对设计进行仿真或原型设计，以确认走线宽度能够处理电流而不会过热。

走线宽度计算中要避免的常见错误

即使使用计算器，如果输入或假设不正确，也可能会出现错误。以下是一些需要注意的陷阱：

• 低估电流：始终考虑峰值电流，而不仅仅是平均电流，以避免走线尺寸过小。

• 忽略温升：设置不切实际的温升可能会导致过热。坚持使用 10°C 等保守值，除非您的设计包括增强冷却。

• 忘记层位置：由于散热有限，内部走线需要比外部走线更宽的尺寸。

• 忽视制造限制：确保计算出的走线宽度对于您的制造过程是可行的。一些制造商有最小宽度限制（例如 6 密耳）。

用于大电流和高温设计的高级技巧

对于涉及高电流或极端温度的设计，标准计算可能不够。考虑以下高级策略：

• 使用较厚的铜：选择 2 盎司/英尺2 或更高的铜重量，以减少走线宽度，同时保持电流容量。

• 添加热通孔：将过孔放置在大电流走线附近，以将热量传递到其他层或散热器。

• 增加板厚：较厚的电路板可以承受更多的热量，并且在某些情况下可能会允许更窄的走线。

• 模拟热量分布：使用热仿真软件预测超出计算器估计的温升，特别是对于复杂的设计。

比较 IPC-2221 和 IPC-2152 标准

虽然 IPC-2221 是走线宽度计算的传统标准，但 IPC-2152 提供了一种基于广泛测试的更现代的方法。这是一个快速比较：

• IPC-2221：依赖于理论模型和图表，通常会导致保守（更宽）的走线宽度。它在计算器中得到广泛支持并且易于使用。

• IPC-2152：使用来自实际测试的经验数据，在相同条件下通常产生更窄的迹线宽度。它考虑了更多的变量，例如电路板材料和环境。

许多现代 PCB 走线宽度计算器 IPC-2221 工具还包含 IPC-2152 数据，让您可以选择最适合您项目的标准。对于关键应用，IPC-2152 可能会提供更准确的结果，但请务必查阅您的设计要求和制造商指南。

掌握 PCB 走线宽度以实现安全设计

计算正确的走线宽度是 PCB 设计中确保安全电流流动和防止过热的基本步骤。通过使用在线 PCB 走线宽度计算器，您可以节省时间并减少错误，同时遵守 IPC-2221 或 IPC-2152 等值得信赖的标准。无论您是使用 PCB 走线宽度计算器关注电流容量，还是使用 PCB 走线宽度计算器温度工具管理热量，只要有正确的资源，该过程都会变得简单。
