计算20A大电流PCB最小走线宽度实用指南

如果您正在设计需要处理 20A 的大电流 PCB，首先要弄清楚的事情之一就是最小走线宽度。根据 IPC-2221 标准，对于具有 1 盎司铜和 10°C 温升的标准PCB上的20A电流，您通常需要在外层上设置约 5.2 毫米（或 205 密耳）的走线宽度。不过，这只是一个起点，铜厚度、温升限制以及走线是在内层还是外层等因素都会影响最终宽度。

为什么走线宽度在大电流 PCB 设计中很重要

在设计 20A 等大电流的 PCB 时，走线宽度至关重要。走线太窄就无法在不过热的情况下处理电流，这可能会导致性能问题、分层，甚至电路板完全失效。目标是计算一个宽度，使温升保持在安全范围内，同时确保 PCB 随着时间的推移保持可靠。这涉及平衡载流能力、铜厚度和环境条件等因素。

在大电流设计中，热量是敌人。当电流流过走线时，由于铜的电阻而产生热量。如果走线太薄，电阻就会增加，导致更多的热量和更高的损坏风险。这就是存在 IPC-2221 等标准的原因，它们提供了指导方针，帮助设计人员根据电流、温升和其他参数计算安全走线宽度。

了解 PCB 载流能力

在深入计算之前，让我们定义 PCB 载流能力。该术语是指走线在不超过指定温升的情况下可以处理的最大电流量。容量取决于几个因素：

• 铜厚度：以盎司每平方英尺 （oz/ft2） 为单位测量，常见值为 1 盎司（35 μm）和 2 盎司（70 μm）。在相同的走线宽度下，较厚的铜可以承载更多的电流。

• 走线宽度：更宽的走线具有更低的电阻，可以处理更多的电流。

• 温升：温度高于环境条件的可接受升高，通常设置为 10°C、20°C 或 30°C，具体取决于应用。

• 图层位置：外部走线（顶层或底层）比内部走线散热更好，因此对于相同的电流，它们可以更窄。

• 环境温度：较高的环境温度会降低走线的散热能力，需要更宽的走线。

对于 20A 电流，这些因素将直接影响您需要的最小走线宽度。让我们探讨如何使用行业标准来计算它。

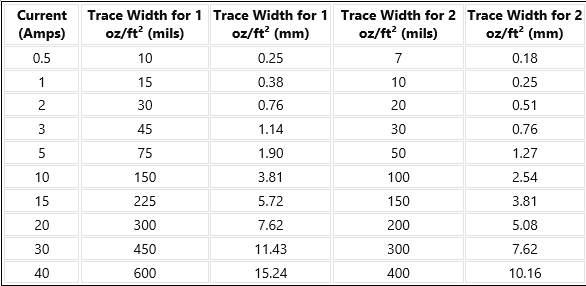

使用 IPC-2221 标准进行走线宽度计算

IPC-2221 标准是广泛接受的 PCB 设计指南，包括载流能力的走线宽度计算。它提供图表和公式，以根据电流、铜厚度和温升确定最小走线宽度。虽然 IPC-2152 等较新的标准提供了更详细的数据，但 IPC-2221 由于其简单性和长期使用，仍然是许多设计人员的首选参考。

根据IPC-2221，电流、走线宽度和温升之间的关系基于经验数据。该标准假设一组特定的条件，例如一定的环境温度和不强制冷却。以下是使用 IPC-2221 进行 20A 设计的分步方法：

1. 确定电流：在本例中，它是 20A。

2. 选择铜厚度：常见的选择是 1 盎司或 2 盎司铜。对于大电流设计，通常首选 2 盎司铜，因为它可以减少所需的走线宽度。

3. 选择温升：10°C 的上升是保守设计的常见起点，但对于不太重要的应用来说，20°C 或 30°C 可能是可以接受的。

4. 识别层位置：由于更好的散热，外部层可以比内部层处理更多的电流。

5. 例如，对于具有 1 盎司铜和 10°C 温升的外层上的 20A，IPC-2221 建议走线宽度约为 5.2 毫米（205 密耳）。如果改用 2 盎司铜，则在相同条件下宽度下降至约 2.6 毫米（102 密耳）。这显示了铜厚度对设计约束的影响程度。

计算 20A 最小走线宽度的分步指南

让我们通过一个实际示例来计算 PCB 上 20A 电流的最小走线宽度。我们将假设标准条件，并使用手动计算和在线工具来确保准确性。

第 1 步：定义设计参数

• 电流：20A

• 铜厚度：2 盎司（70 微米）

• 温升：10°C

• 层：外部

• 环境温度：25°C

第 2 步：使用 IPC-2221 数据

根据 IPC-2221 图表，对于 20A，外层有 2 盎司铜，上升 10°C，所需的走线宽度约为 2.6 毫米（102 密耳）。此宽度可确保走线在指定条件下不会过热。

第 3 步：使用 PCB 走线宽度计算器进行验证

手动计算可能非常耗时，并且可能会出现错误。这就是 PCB 走线宽度计算器派上用场的地方。这些工具使用 IPC-2221 或 IPC-2152 数据来快速提供准确的结果。只需输入电流 （20A）、铜厚度 （2 oz）、温升 （10°C） 和层类型（外部），计算器就会输出最小走线宽度。大多数计算器都确认了这种情况的 2.6 毫米宽度。

第 4 步：根据现实世界条件进行调整

计算出的宽度假设了理想条件。如果您的 PCB 在较热的环境中运行（例如，环境温度为 40°C），或者气流有限，您可能需要更宽的走线来进行补偿。同样，如果走线位于内层，则由于散热较差，宽度增加约 50%，导致 2 盎司铜在 20A 时的宽度约为 3.9 mm。

20A 应用的大电流 PCB 设计规则

除了计算走线宽度之外，大电流 PCB 设计还涉及遵循特定规则以确保可靠性和安全性。以下是设计处理 20A 的 PCB 的一些基本准则：

• 使用较厚的铜：选择 2 盎司或更高的铜，而不是标准的 1 盎司。这减少了走线宽度要求并提高了载流能力。对于 20A，与 20 盎司相比，1 盎司铜将走线宽度减少了近一半。

• 最小化走线长度：较短的走线具有较低的电阻，从而减少压降和热量产生。保持大电流路径尽可能直接。

• 添加铜浇注：对于非常高的电流，请考虑使用铜浇注或平面而不是单个走线。这会将电流分散到更大的区域，从而减少热量积聚。

• 考虑过孔：大电流路径中的过孔会增加电阻并可能成为热点。在并联或更大的过孔中使用多个过孔以减少其影响。对于 20A，单个 0.3 毫米的过孔是不够的——选择多个过孔或更大直径的过孔。

• 确保适当的间距：高电流通常伴随着更高的电压，因此请在走线之间保持足够的间隙以防止产生电弧。IPC-2221 根据电压水平提供间距指南。

• 考虑热管理：如果 PCB 将在密闭空间或高环境温度下运行，则添加散热器、热通孔或强制冷却。

遵循这些大电流 PCB 设计规则可确保您的电路板可以处理 20A 电流，而不会有故障或过热的风险。

2 盎司铜走线宽度，适用于 20A：为什么它是受欢迎的选择

在针对 20A 等大电流进行设计时，2 盎司铜通常是首选。为什么？它在性能和可制造性之间提供了良好的平衡。使用 2 盎司铜时，20A 的走线宽度在外层（在 10°C 上升时）降至 2.6 mm 左右，而 1 盎司铜的走线宽度为 5.2 mm。这种较窄的宽度节省了电路板空间，这对于紧凑型设计至关重要。

此外，大多数 PCB 制造厂广泛支持 2 盎司铜，与 3 盎司或 4 盎司等较厚的选择相比，不会显着增加成本。它还可以更好地处理热量，降低大电流应用中出现热问题的风险。对于许多工程师来说，2 盎司铜走线宽度对于 20A 设计来说是完美的平衡。

大电流PCB设计中的常见挑战

设计 20A 的 PCB 并非没有挑战。以下是一些常见问题以及如何解决这些问题：

• 空间限制：更宽的走线占用更多空间，这在密集布局中可能会出现问题。使用 2 盎司或更高的铜有助于减少宽度要求。或者，考虑使用多层板来跨层分配电流。

• 散热：大电流会产生热量，尤其是在密闭空间内。结合热通孔、散热器或更宽的走线来管理温升。

• 电压降：长走线会因电阻而导致电压下降，从而影响性能。保持大电流走线短而宽，并使用较厚的铜以尽量减少电阻。

• 制造限制：非常宽的走线或厚铜可能超出某些制造商的能力。在完成设计之前，请务必检查制造指南。

用于走线宽度计算的工具和资源

使用图表手动计算走线宽度可能很乏味且容易出错。幸运的是，一些在线工具通过基于 IPC 标准的自动计算来简化流程。PCB 走线宽度计算器允许您输入电流、铜厚度和温升等参数以获得即时结果。许多还考虑了内部层与外部层以及其他变量。

此外，PCB 设计软件通常包括内置计算器或约束管理器，可在布局过程中强制执行走线宽度规则。使用这些工具可确保准确性并节省时间，特别是对于处理 20A 或更高的复杂设计。

关于大电流 PCB 设计的最终想法

设计处理 20A 的 PCB 需要仔细注意走线宽度、铜厚度和热管理。通过遵循 IPC-2221 指南并使用 PCB 走线宽度计算器等工具，您可以确定最小走线宽度（例如 2.6 毫米，对于 2.6°C 升高的外层上的 10 盎司铜），并确保您的设计安全可靠。大电流 PCB 设计规则，例如最小化走线长度和增加热释放，进一步提高了性能。
