V割对PCB元件放置的影响：设计注意事项

在设计印刷电路板 （PCB） 时，每个细节都很重要，尤其是在 V刻线和元件放置方面。V 型刻痕是一种用于在 PCB 面板上创建凹槽以便在组装后轻松分离的方法，它直接影响组件的放置方式和位置。

什么是 V以及为什么它在 PCB 设计中很重要？

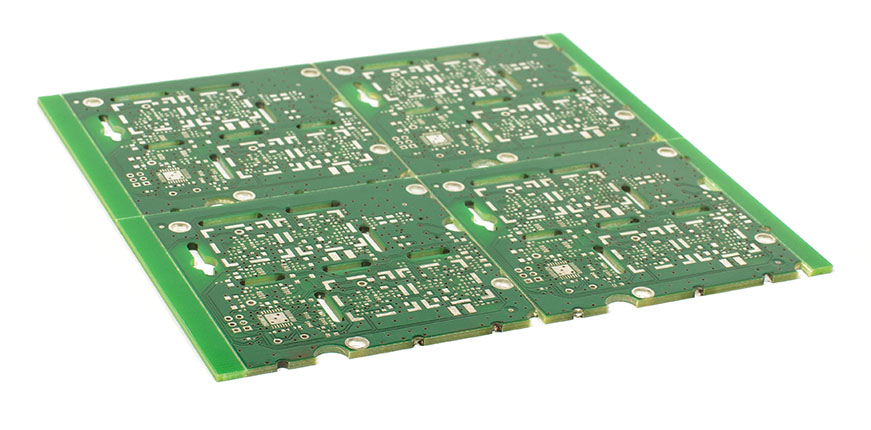

V 型刻痕，也称为 V 型槽或 V 型切割，是 PCB 制造中使用的一种技术，用于在多块板的面板上创建预定义的分离线。这些“V”形凹槽被切入板的顶面和底面，在中间留下一条薄薄的材料条。这使得组装后可以轻松地将各个板子折开，就像沿着其线条折断巧克力棒一样。

主要目的是简化制造过程。通过将多个 PCB 面板化为一个单元，组装变得更加高效，特别是对于自动化表面贴装技术 （SMT） 工艺。然而，虽然 V 型刻痕提供了便利，但它引入了机械应力点，可能会影响电路板的结构完整性以及放置在这些凹槽附近的组件。这就是为什么了解其对元件放置的影响对于任何追求可靠性和性能的 PCB 设计人员来说都至关重要。

V如何影响元件放置

组件在 PCB 上的放置是一种微妙的平衡行为，而 V 刻线增加了一层额外的复杂性。当在板上切出凹槽时，它们会削弱沿这些线的材料，使该区域在处理或分离过程中容易出现应力、裂纹，甚至意外破损。以下是 V如何具体影响组件的放置位置和方式：

• 机械应力：PCB 组装后将电路板折开的过程可能会产生振动或应力，从而损坏 V 型线附近的精密组件或焊点。

• 板翘曲：V 形刻痕引起的应力分布不均匀会导致电路板翘曲，从而可能使组件错位或影响电气连接。

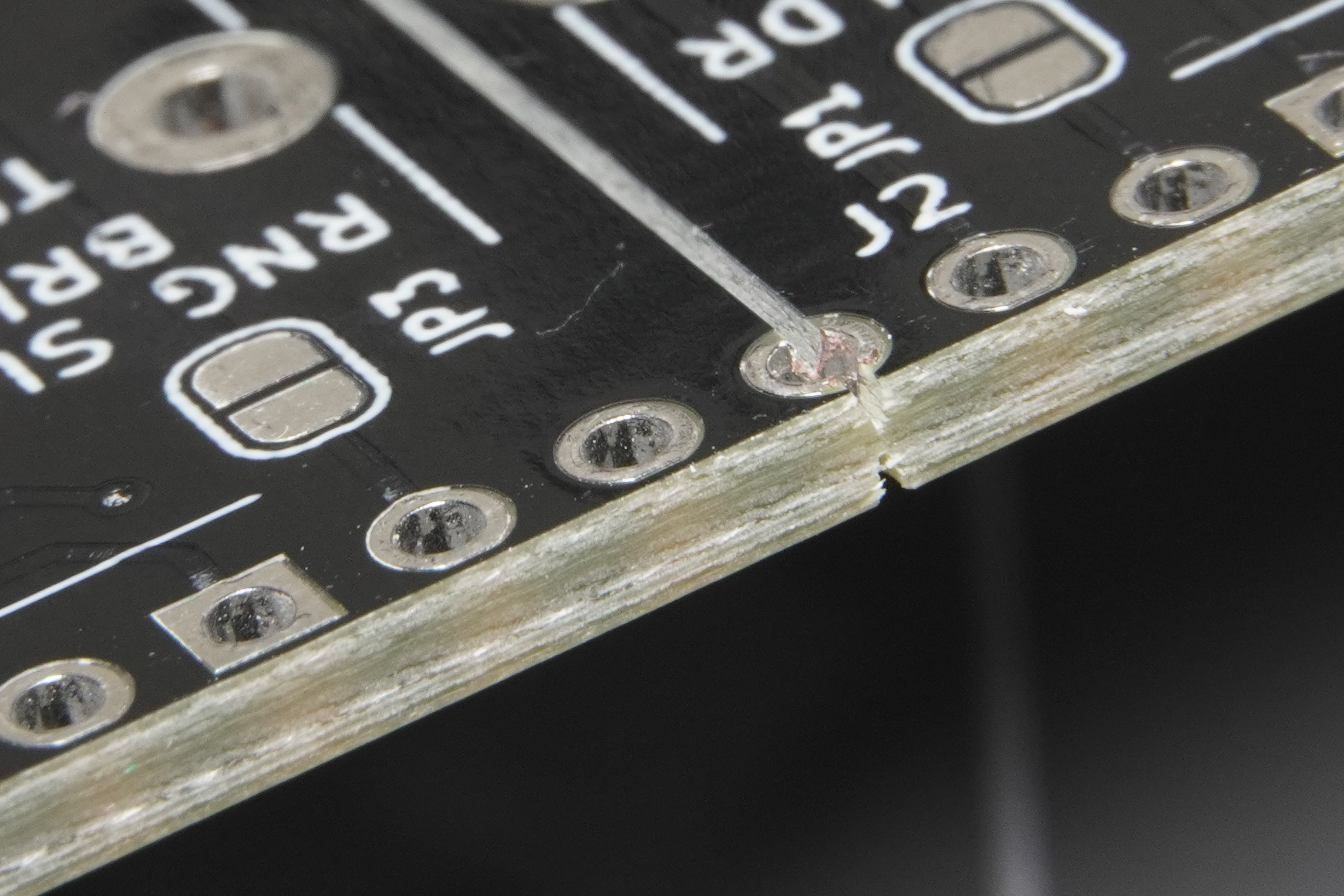

• 跟踪完整性：走线太靠近 V可能会在分离过程中断裂，从而导致开路或性能不可靠。

由于这些原因，设计人员在将元件放置在 V 形线附近时必须遵循特定的准则。忽视这些考虑因素可能会导致代价高昂的返工或产品故障。

元件放置的关键 V 设计规则

为了降低与 V 割相关的风险，制定了专注于元件放置和电路板布局的设计规则。这些规则有助于确保您的 PCB 在其整个生命周期中保持功能和耐用性。以下是一些需要牢记的基本“V 设计规则”：

1. 与 V 保持足够的分量距离

最关键的规则之一是在组件和 V 线之间保持安全距离。作为一般准则，组件应放置在距离刻痕边缘至少 5 毫米（0.2 英寸）的地方。对于较大或较重的组件，例如连接器或电解电容器，此距离应增加到 8-10 毫米（0.3-0.4 英寸），以考虑分离过程中机械冲击的更大风险。

这种“元件与 V 的距离”规则有助于防止应力引起的损坏。例如，当电路板断开时，放置太靠近 V 分数的表面贴装电阻器可能会出现焊点破裂的情况，从而导致间歇性连接或完全故障。

2. 定义 V 型禁区

禁区是 PCB 上不允许有元件、走线或过孔的区域。在处理 V 型时，必须定义“V 型禁区”。通常，该区域在 V 分数线的两侧延伸 3-5 毫米（0.12-0.2 英寸），具体取决于电路板厚度和材料。对于厚度为 1.6 毫米的标准 FR-4 板，3 毫米的禁区通常就足够了。然而，对于较薄的电路板（例如 0.8 毫米），建议使用更宽的 5 毫米区域，因为它们的脆弱性增加。

禁区可防止在刻痕或分离过程中损坏组件和迹线。它们还降低了 PCB 材料中形成微裂纹的风险，微裂纹可能会随着时间的推移而传播并损害电路板的可靠性。

3. 避免将高应力组件放置在 V 附近

某些组件，例如大型通孔组件、重型连接器或散热器，由于其尺寸和重量，会对 PCB 施加更大的机械应力。将它们放置在 V 线附近会增加在处理或分离过程中损坏电路板的可能性。通常，将高应力组件放置在距离刻痕边缘至少 10 毫米（0.4 英寸）的位置，并在需要时考虑使用额外的安装点加固电路板。

4. 保护 V 型刻痕线附近的走线和过孔

电气走线和过孔与组件一样容易损坏。在 3 毫米（0.12 英寸）以内平行于 V 分数线的走线可能会在分离过程中断裂它们，这可能会破坏关键信号。如果走线必须穿过 V 分数区域，请确保它们垂直于线布线，以尽量减少暴露于潜在应力的长度。此外，避免将过孔放置在禁区内，因为它们会进一步削弱电路板并充当应力集中点。

V 型和元件放置的其他设计注意事项

除了核心规则之外，在将 V 评分集成到 PCB 设计中时，还需要考虑其他因素。这些注意事项可确保您的电路板不仅功能良好，而且能够承受制造和组装的严酷考验。

板厚和材料

PCB 的厚度和材料在 V 刻线如何影响元件放置方面起着重要作用。较厚的电路板（例如 2.0 毫米或更大）通常更坚固，可以容忍放置在靠近 V 线的组件，最小距离约为 3 毫米。然而，较薄的板（例如 0.6-0.8 毫米）更容易弯曲和开裂，因此建议使用 5-7 毫米的较大禁区。

材料选择也很重要。标准 FR-4 相对耐用，但聚酰亚胺或罗杰斯等柔性或高频材料由于其机械性能不同，可能需要更宽的禁区。请务必咨询您的制造合作伙伴，以获取基于您使用的材料的具体建议。

面板布局和 V 方向

在面板中排列单个电路板的方式会影响 V 刻线和元件放置。例如，与沿较长边缘划线相比，沿矩形板的较短边缘定向 V 刻痕线可以减少应力。此外，确保面板布局允许均匀的划痕深度——通常每侧为板厚的 30-50%（例如，1.6 毫米板的每一侧有 0.5 毫米深的切口）——以避免可能影响附近组件的不均匀应力分布。

压力测试和模拟

在完成设计之前，请考虑使用仿真工具对 V 型刻线引起的机械应力进行建模。软件可以预测卡入电路板将如何影响组件和走线，从而允许您相应地调整放置。对于航空航天或医疗设备等高可靠性应用，还建议在原型面板上进行物理应力测试，以验证您的“V 型评分元件放置”策略。

在 PCB 设计中优化 V 的最佳实践

最后，让我们介绍一些将 V 和元件放置概念联系在一起的最佳实践。这些技巧将帮助您创建既可制造又可靠的设计：

• 尽早与制造商合作：不同的制造厂可能有特定的 V 能力或限制。尽早共享您的设计文件，以确保符合其流程，特别是在凹槽深度和间距方面。

• 使用设计软件功能：大多数 PCB 设计工具允许您定义禁区并设置 V 形线附近元件放置的规则。利用这些功能自动遵守设计指南。

• 确定组件分组的优先级：将相似的组件与 V 刻线分组，以简化组装并降低损坏风险。例如，将所有 SMT 组件放置在一个中央集群中，留出边缘用于刻痕。

• 文档 V 评分规范：在设计文件中清楚地注释 V 型评分线和禁区。包括有关凹槽深度（例如每侧 0.5 毫米）和最小距离的注释，以确保制造商遵循您的意图。

平衡 V 和组件放置以取得成功

V 刻色是高效 PCB 制造的强大工具，但它也带来了直接影响元件放置的挑战。通过遵守关键的“V 型设计规则”，保持适当的“组件与 V 型的距离”，并定义明确的“V 型禁区”，您可以最大限度地降低风险并确保您的设计按预期运行。无论您是在制作简单的原型还是复杂的多层板，深思熟虑的“V 型组件放置”对于实现可靠性和可制造性至关重要。
