高层数PCB的材料选择:选择合适的层压板

来源: 时间: 2025/08/13 14:32:00 阅读: 146

在设计高层数 PCB 时,选择正确的层压材料对于确保性能、可靠性和成本效益至关重要。高层数 PCB 通常用于电信、航空航天和医疗设备等先进应用,通常具有 8 层或更多层,需要能够处理复杂信号完整性、热管理和机械稳定性的材料。那么,如何为这些复杂的板材选择最好的层压板呢?答案在于了解高层数PCB材料特性、PCB的层压板选择标准以及高层PCB高频层压板的具体需求。




为什么材料选择对于高层数 PCB 很重要

高层数 PCB 是现代电子产品的支柱,空间有限,性能不容谈判。这些板通常将多种功能集成到一个设计中,需要跨多层进行精确的信号传输。层压材料作为 PCB 的基础,提供电绝缘、机械支撑和热稳定性。层压板选择不当会导致信号丢失、过热,甚至在压力下出现电路板故障。


选择正确的材料不仅仅是为了满足基本要求;它是针对高频信号完整性、阻抗控制和长期可靠性等特定挑战进行优化。让我们分解一下选择适合高层数设计的层压板的关键考虑因素和标准。

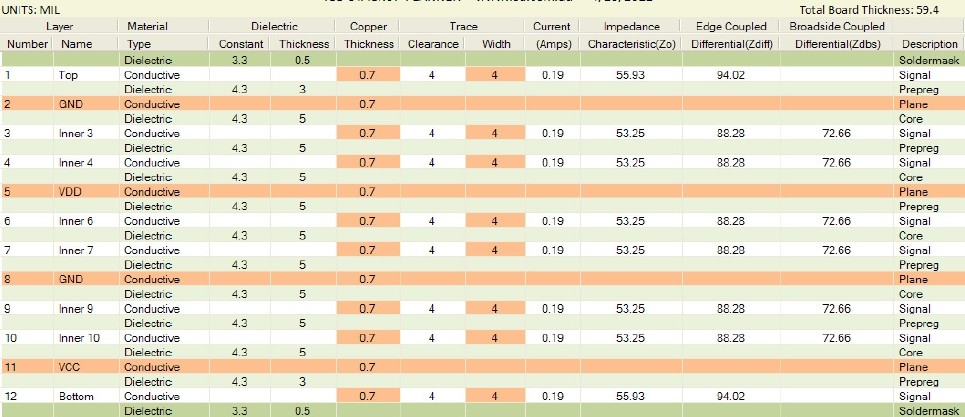

多层 PCB 堆叠





了解高层数 PCB 材料特性

高层数 PCB 的性能在很大程度上取决于层压板的材料特性。这些特性决定了电路板处理电信号、散热和物理应力的能力。以下是需要考虑的最关键的材料特性:

1. 介电常数 (Dk)

介电常数,通常缩写为 Dk,衡量材料可以存储多少电能。对于高层数 PCB,尤其是那些在高频下运行的 PCB,低而稳定的 Dk 对于最大限度地减少信号延迟和保持跨层阻抗一致性至关重要。标准层压板的典型 Dk 值范围为 3.5 至 4.5,而高频层压板可低至 2.2 至 3.0 以获得更好的性能。

2. 耗散因数 (Df)

耗散因数 (Df) 表示在信号传输过程中以热量形式损失了多少能量。较低的 Df 对于高频应用对于减少信号损耗至关重要。对于处理 1 GHz 以上信号的高层数 PCB,通常首选 Df 为 0.002 或更低的层压板。

3. 导热系数

由于多层挤在紧凑的空间中,散热成为一个重要问题。具有高导热系数(以 W/m·K 为单位测量)的材料有助于将热量从关键部件中转移出去。标准层压板的导热系数可能约为 0.3 W/m·K,而先进材料的导热系数可能超过 1.0 W/m·K,以实现更好的热管理。

4. 热膨胀系数 (CTE)

CTE 测量材料随温度变化而膨胀或收缩的程度。层压板和铜层之间的不匹配 CTE 会导致高层数 PCB 分层或开裂。CTE 接近铜(约 17 ppm/°C)的材料是确保热循环期间可靠性的理想选择。

5. 机械强度

高层数 PCB 通常更厚更重,因此层压板必须提供足够的机械强度,以防止在制造和作过程中翘曲或弯曲。弯曲强度和抗拉强度是选择耐用性材料时评估的关键指标。

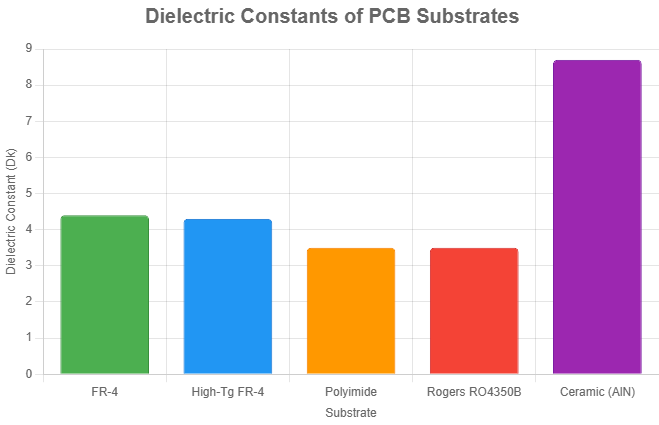

不同pcb材料的Dk值



PCB 的层压板选择标准

为高层数 PCB 选择合适的层压板需要平衡性能要求与成本和可制造性。以下是指导您做出决定的主要标准:

1. 特定应用需求

PCB 的预期应用在很大程度上决定了层压板的选择。例如,5G 电信等高频应用需要具有低 Dk 和 Df 的层压板,以在 10 GHz 以上的频率下保持信号完整性。相比之下,工业控制系统可能会优先考虑热稳定性和机械强度而不是高频性能。

2. 层数和叠加复杂性

随着层数的增加,PCB 叠层的复杂性也随之增加。高层数设计(12、16 甚至 24 层)需要层压板在所有层上保持一致的电气性能。厚度和介电性能的均匀性有助于避免阻抗失配和信号偏斜。

3. 信号完整性和阻抗控制

在高速数字和射频电路中,保持受控阻抗至关重要。层压板必须提供可预测且稳定的介电特性,以确保不同层上的走线具有一致的阻抗值,通常在 ±10% 的容差范围内(例如,标准射频信号为 50 欧姆)。

4. 成本限制

虽然先进的层压板具有卓越的性能,但它们的成本通常更高。标准 FR-4 层压板对于许多应用具有成本效益,但可能无法满足高频或高可靠性设计的需求。平衡性能与预算是层压板选择的一个关键方面。

5. 可制造性

并非所有层压板都易于加工,尤其是对于高层数板。某些材料可能需要专门的钻孔、层压或蚀刻技术,这会增加生产时间和成本。确保所选层压板与您的制造能力兼容。

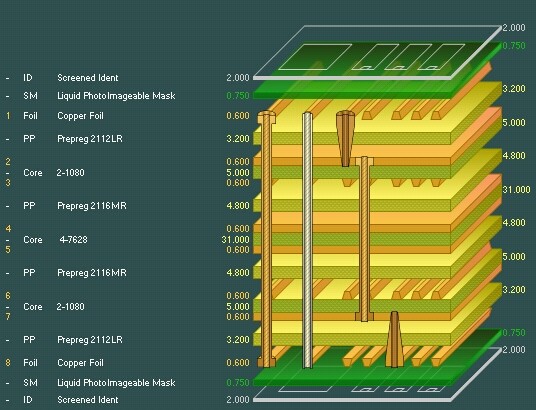

12层PCB叠层规划




用于高层PCB的高频层压板

高频应用给高层数 PCB 带来了独特的挑战。随着信号频率的增加,信号丢失、串扰和电磁干扰 (EMI) 等问题变得更加明显。选择高频层压板对于有效应对这些挑战至关重要。

高频层压板的主要特点

高频层压板经过精心设计,可最大限度地减少信号损失,并在 1 GHz 至超过 50 GHz 的频率范围内保持完整性。这些材料通常具有:

  • 低介电常数:Dk 值低至 2.2,以减少信号传播延迟。

  • 低耗散因数:Df 值低于 0.002,以最大限度地减少能量损失。

  • 光滑的表面光洁度:通过最大限度地减少铜迹线上的表面粗糙度,减少高频时的集肤效应损失。

  • 性能稳定:在很宽的频率和温度范围内具有一致的电气性能。

常见的高频层压板类型

几种类型的层压板专为高层数 PCB 中的高频应用而设计:

  • PTFE 基层压板:这些材料以其极低的 Dk(约 2.2)和 Df(约 0.0009)而闻名,是射频和微波应用的理想选择,但加工成本高昂且具有挑战性。

  • 碳氢化合物陶瓷层压板:提供性能和成本的平衡,Dk 值约为 3.0,热稳定性良好,适用于高频数字电路。

  • 低损耗 FR-4 变体:标准 FR-4 的增强版本,具有改进的 Dk 和 Df,可满足中等高频需求(高达 5 GHz)。

高频层压板的应用

高频层压板对于信号速度和清晰度至关重要的行业至关重要。例如,5G 基站、雷达系统和卫星通信,其中高层数 PCB 必须在不影响信号质量的情况下处理复杂的多层布线。



选择合适层压板的实用技巧

由于需要考虑的因素如此之多,为高层数 PCB 选择合适的层压板可能会让人不知所措。以下是一些简化流程的实用技巧:

  1. 定义性能要求:首先确定设计的电气、热和机械需求。例如,确定工作频率范围和最高温度暴露。

  2. 查阅材料数据表:查看层压板的技术数据表,比较 Dk、Df、CTE 和其他特性。确保材料符合您的设计规范。

  3. 测试原型:在全面生产之前,使用所选层压板构建和测试原型,以验证实际条件下的性能。

  4. 考虑长期可靠性:为需要延长使用寿命的应用(例如航空航天或医疗设备)选择具有久经考验的耐用性的材料。

  5. 与值得信赖的供应商合作:与可靠的材料供应商合作,他们可以为层压板的选择提供一致的质量和技术支持。



高层数 PCB 材料选择的挑战

虽然正确的层压板可以提高 PCB 的性能,但在选择过程中仍存在挑战。高层数设计经常面临层间信号干扰、焊接过程中的热应力以及优质材料的成本超支等问题。此外,确保 16 层或更多层的介电性能均匀可能很困难,因为即使是微小的变化也会破坏信号完整性。

为了缓解这些挑战,请优先考虑具有严格制造公差的材料,并与您的 PCB 制造商密切合作,使材料特性与设计目标保持一致。先进的仿真工具还可以帮助在生产开始之前预测层压板在多层叠层中的性能。
