掌握多板面板化：PCB设计工程师综合指南

如果您是一名 PCB 设计工程师，希望简化生产并降低成本，那么掌握多板面板化将改变游戏规则。在本指南中，我们将深入探讨 PCB 面板化的要点，提供分步教程、多板设计指南以及可制造性设计的最佳实践。无论您是面板化新手还是寻求优化流程，这一综合资源都将为您提供创建高效、高质量 PCB 面板的工具和知识。

什么是 PCB 面板化，为什么它很重要？

PCB 面板化是将多个印刷电路板 （PCB） 分组到单个面板或阵列中进行制造的过程。该技术广泛用于提高生产效率、最大限度地减少材料浪费并降低制造和组装过程中的成本。通过在一个面板上排列几块较小的电路板，制造商可以同时处理它们，从而节省时间和资源。

对于设计工程师来说，面板化至关重要，因为它直接影响设计的可制造性。良好的面板布局可确保更顺畅的生产运行、更少的错误和更高的产量。另一方面，面板化不良可能会导致分板过程中电路板损坏、错位或因材料浪费而增加成本等问题。在本指南中，我们将探讨如何掌握多板面板化以获得最佳结果。

了解PCB面板化教程的基础知识

在深入研究复杂的多板设计之前，让我们先介绍一下面板化的基本步骤。本教程旨在帮助刚接触该概念的工程师充满信心地开始。

1. 确定电路板尺寸和间距：测量每个单独 PCB 的尺寸并确定它们之间的间距。常见间距为 2-3 毫米，以允许分离标签或划线。确保面板总尺寸符合制造商的标准面板尺寸，通常为 18x24 英寸或 12x18 英寸。

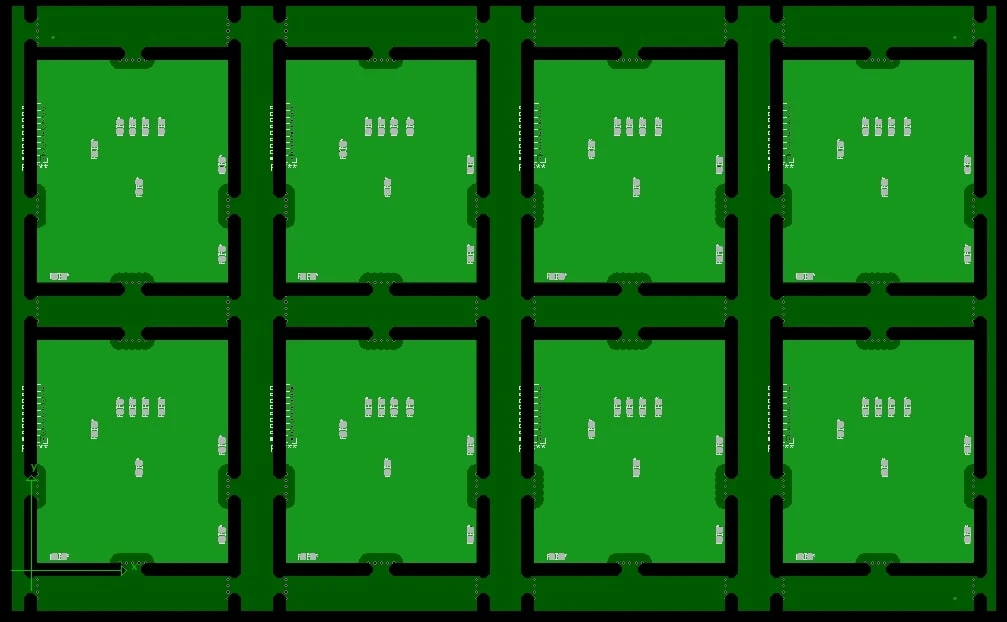

2. 选择面板化方法：在 V 型切割划线（非常适合直边）或标签布线（更适合不规则形状）之间进行选择。V-Cut 使用划线轮创建易于分离的凹槽，而凸耳布线涉及铣削可以在组装后折断的小凸耳。

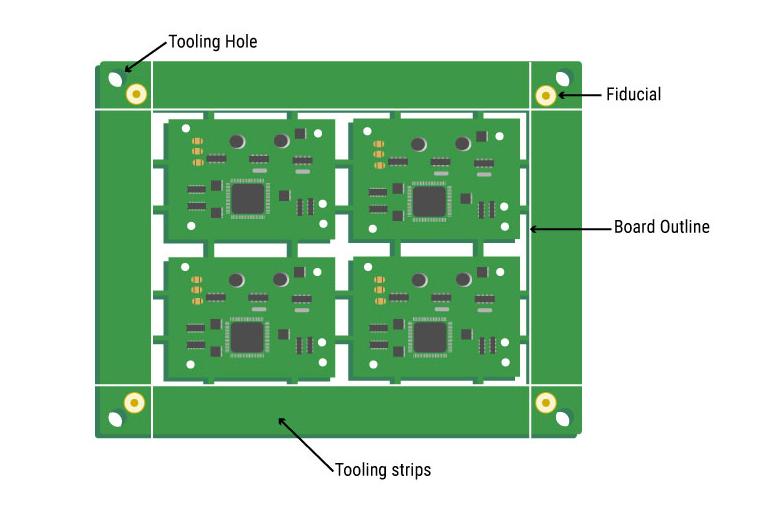

3. 添加基准点和工具孔：在面板上包括基准标记（通常直径为 1 毫米），以便在组装过程中对齐。工具孔（通常为 3-4 毫米）有助于在制造过程中固定面板。

4. 检查设计规则：验证您的面板布局是否符合制造商的设计规则，例如最小边框宽度（通常为 5-10 毫米）和面板边缘附近组件周围的间隙。

5. 导出面板文件：为整个面板（而不仅仅是单个电路板）生成 Gerber 文件或其他所需格式，以确保制造商收到正确的布局。

遵循这些步骤将帮助您创建功能面板布局，以最大限度地减少生产过程中的错误。随着经验的积累，您可以将这些基础知识应用于更复杂的多板设计。

有效面板化的多板设计指南

设计多块面板需要仔细规划以确保兼容性和效率。这些多板设计指南将帮助您创建易于制造和组装的布局。

• 尽可能统一电路板尺寸：如果您的项目涉及多个相同的电路板，请将它们排列成一致的网格图案以简化面板化。例如，一块由 10 块相同的 50x50 毫米板组成的面板可以排列成间距为 3 毫米的 2x5 网格，整齐地适合标准面板尺寸。

• 战略性地混合电路板尺寸：当使用不同尺寸的电路板时，将相似尺寸组合在一起以最大限度地利用面板空间。将较大的板放置在中心，将较小的板放置在边缘，以平衡面板并减少拆板过程中的压力。

• 考虑组件放置：避免将高大或敏感的组件（如高度超过 5 毫米的连接器或电容器）放置在单个电路板的边缘附近。这可以防止分离过程中的损坏。为此类组件保持与电路板边缘至少 2 毫米的间隙。

• 去面板化压力的考虑：分板会产生机械应力，尤其是使用 V 型切割方法。对于精细设计，请选择带有分离式凸耳（通常 0.5-1 毫米厚）的极耳布线，以尽量减少组件上的应力。

• 旋转电路板以提高效率：如果您的电路板形状不规则，将它们旋转 90 度或 180 度通常可以提高面板空间的利用率。在最终确定布局之前，使用设计软件测试不同的方向。

通过遵守这些准则，您可以创建多板面板，以优化空间、减少浪费并确保制造过程顺利进行。

设计工程师的面板化最佳实践

要将您的面板化技能提升到一个新的水平，请将这些面板化最佳实践纳入您的工作流程中。这些技巧侧重于在保持成本效益的同时实现高质量的结果。

• 尽早与制造商沟通：在完成面板设计之前，请与您的制造合作伙伴共享草稿。他们可以提供有关面板尺寸限制、首选分板方法以及影响生产的其他规格的反馈。

• 使用分离选项卡以提高灵活性：对于板形状不规则的面板，设计带穿孔的分离片（通常有 5-7 个小孔，间隔 0.3 毫米）。这使得分离更容易并降低电路板损坏的风险。

• 最大限度地减少材料浪费：安排电路板以尽可能多地使用面板区域。例如，如果标准面板是 18x24 英寸，则目标是填充至少 80-90% 的空间以降低成本。

• 包括测试优惠券：在面板边缘添加测试试样（小条 PCB 材料）以验证制造质量。这些可以包括具有特定宽度（例如，0.2 mm）的走线以测试蚀刻精度或过孔以检查钻孔精度。

• 平衡面板强度：确保面板在组装过程中具有足够的结构完整性，避免过薄的边框（小于 5 毫米）或过多的切口会削弱面板。

实施这些最佳实践可以显着改善面板化工作的结果，从而提高产量并减少生产问题

面板化中的可制造性设计

可制造性设计 （DFM） 是面板化的一个关键方面，可确保您的设计得到优化以实现高效生产。通过关注 DFM 原理，您可以避免常见陷阱并降低制造成本。以下是面板化可制造性设计的关键考虑因素。

• 遵守制造商规格：每个制造商都有特定的面板尺寸限制和公差。例如，有些可能需要至少 10 毫米的面板边框，而另一些则接受 5 毫米。请务必检查这些规格以避免重新设计。

• 优化自动化装配：如果您的电路板将进行自动拾取和放置组装，请确保基准标记放置在一致的位置（例如，距离面板角 5 毫米），以实现机器的准确对齐。此外，在面板中保持各板的组件方向一致。

• 降低去面板化风险：对于元件靠近边缘的高密度设计，请在分离片上使用鼠标咬合（小穿孔），以最大限度地减少分离过程中的应力。典型的小鼠咬合设计包括 5 个直径为 0.5 毫米的孔，间隔为 0.8 毫米。

• 考虑热膨胀：在回流焊等焊接过程中，面板可能会经历热膨胀。使用热膨胀系数 （CTE） 低的材料进行设计，例如 CTE 为 14-17 ppm/°C 的 FR-4，以防止翘曲。

• 简化测试和检查：将每块板上的测试点分组在面板内的一致位置，以加快自动光学检测 （AOI）。这减少了设置时间并提高了检测精度。

通过在面板化过程中优先考虑可制造性设计，您可以创建不仅实用而且具有成本效益且易于大规模生产的设计。

多板面板化中的常见挑战以及如何克服这些挑战

即使经过仔细规划，面板化也会带来挑战。以下是 PCB 设计工程师面临的一些常见问题以及解决这些问题的实用解决方案。

• 组装过程中电路板未对准：如果基准点或工具孔放置不正确，则可能会发生错位。解决方案：仔细检查基准位置（例如，直径为 1 毫米，标记距离边缘至少 5 毫米），并与制造商确认工具孔尺寸（通常为 3 毫米）。

• 分板过程中的损坏：边缘附近的组件在分离过程中可能会破裂或断裂。解决方案：将敏感组件的边缘间隙增加到 2-3 mm，并使用带有鼠标咬合的标签布线以实现更温和的分离。

• 面板翘曲：不均匀的热膨胀会使面板变形，尤其是大或薄的设计。解决方案：使用平衡叠层（例如，对称铜层）和具有一致 CTE 值的材料（标准 FR-4 约为 15 ppm/°C）。

• 面板过度拥挤：将太多电路板装入面板会导致制造工具的间距不足。解决方案：板之间的最小间距保持 2 毫米，并遵守边框宽度要求 （5-10 毫米）。

通过预测这些挑战并应用建议的解决方案，您可以避免代价高昂的错误并确保面板化过程更加顺利。

用于 PCB 面板化的工具和软件

现代设计软件可以通过自动化许多涉及的步骤来简化面板化过程。虽然不会提及具体品牌名称，但大多数 PCB 设计工具都提供面板布局编辑器、基准放置和 DFM 规则检查等功能。寻找允许您：

• 使用拖放功能创建自定义面板布局。

• 自动生成分离标签或 V 型切割线。

• 以标准格式导出面板化设计，如 Gerber 或 ODB++。

使用正确的工具可以节省时间并减少错误，特别是对于复杂的多板设计。此外，许多制造商提供免费的面板化实用程序或模板，以帮助工程师将其设计与生产能力保持一致。

通过专家面板化提升您的 PCB 设计

掌握多板面板化是 PCB 设计工程师旨在优化生产效率和降低成本的一项基本技能。通过遵循这份综合指南，包括我们的 PCB 面板化教程、多板设计指南、面板化最佳实践以及可制造性设计技巧，您可以创建符合最高质量和性能标准的面板。

首先将面板化的基础知识应用到您的下一个项目中，然后通过战略电路板布局、DFM 原则以及与制造商的密切合作等高级策略来完善您的方法。通过练习，您将能够自信地处理最复杂的多板设计，确保顺利的生产运行和卓越的结果。
