掌握对称叠层：PCB设计综合指南

在 PCB 设计领域，实现最佳性能、可靠性和可制造性通常归结为一个关键因素：叠层。具体来说，对称叠层是确保印刷电路板 （PCB） 发挥最佳性能的有效方法。但到底什么是对称叠层，你为什么要关心呢？简而言之，对称叠层是指多层 PCB 中层的平衡排列，其中结构围绕中心镜像自身，具有提高信号完整性和减少制造问题等优点。本指南深入探讨了与对称叠层相关的优点、设计规则、信号完整性注意事项和制造工艺，帮助您掌握 PCB 设计的这一重要方面。

什么是 PCB 设计中的对称叠层？

对称叠层是多层 PCB 中的分层结构，其中导电层和介电层的排列围绕电路板的中心轴平衡。例如，在 8 层 PCB 中，顶部四层在材料厚度和铜分布方面反映了底部四层。这种平衡不仅是美观的，它还直接影响电路板的电气性能和物理稳定性。

与层分布可能不均匀的不对称叠层不同，对称设计可以最大限度地减少制造过程中翘曲等问题，并确保整体电气性能一致。无论您是为高速应用还是紧凑型设备进行设计，了解和实施对称叠层都可以改变游戏规则。

为什么选择对称叠层？探索优势

选择对称叠层具有几个关键优势，尤其是在设计复杂或高性能 PCB 时。让我们来分析一下 PCB 对称叠层的主要优势，这些优势使这种方法成为工程师的首选。

1. 减少翘曲和机械应力

在制造过程中，PCB 会暴露在热量和压力下，如果层结构不平衡，可能会导致膨胀或收缩不均匀。对称叠层可确保热膨胀全面均匀，从而显着降低翘曲风险。研究表明，在类似的热条件下，与对称设计相比，不对称设计的翘曲最多可增加 30%。

2. 提高信号完整性

信号完整性对于高速设计至关重要，对称叠层有助于在走线之间保持一致的阻抗。通过以平衡的方式将信号层与相邻接地层配对，可以最大限度地减少串扰和电磁干扰 （EMI）。例如，在 6 层对称叠层中，将接地层放置在第 2 层和第 5 层可确保第 1、3、4 和 6 层的信号层具有稳定的参考层，从而减少信号失真。

3. 增强可制造性

制造商更喜欢对称叠层，因为它们简化了层压过程。平衡层可在压制过程中实现均匀的压力分布，从而减少分层等缺陷的可能性。这不仅提高了良率，还可以通过最大限度地减少返工来降低生产成本。

4. 更好的热管理

对称设计使热量更均匀地分布在 PCB 上，防止可能降低组件性能或影响性能的热点。这对于需要考虑散热的功率密集型应用尤其重要。

对称叠层设计规则：打下坚实的基础

创建有效的对称叠层不仅仅是镜像层，还需要仔细规划并遵守特定的对称叠层设计规则。以下是获得最佳结果需要遵循的基本准则。

1. 平衡铜分布

确保相应层的铜密度大致相等。例如，如果第 1 层有 1 盎司铜，则第 8 层（在 8 层板中）应与之匹配。铜分布不均匀会导致机械应力并影响阻抗控制。

2. 镜面介电厚度

层间介电材料在中心两侧应具有一致的厚度。如果第 1 层和第 2 层之间的电介质为 0.2 mm，则第 7 层和第 8 层之间的电介质应相同。这种对称性保持了均匀的电气特性并防止了制造不一致。

3. 战略性地放置电源层和接地层

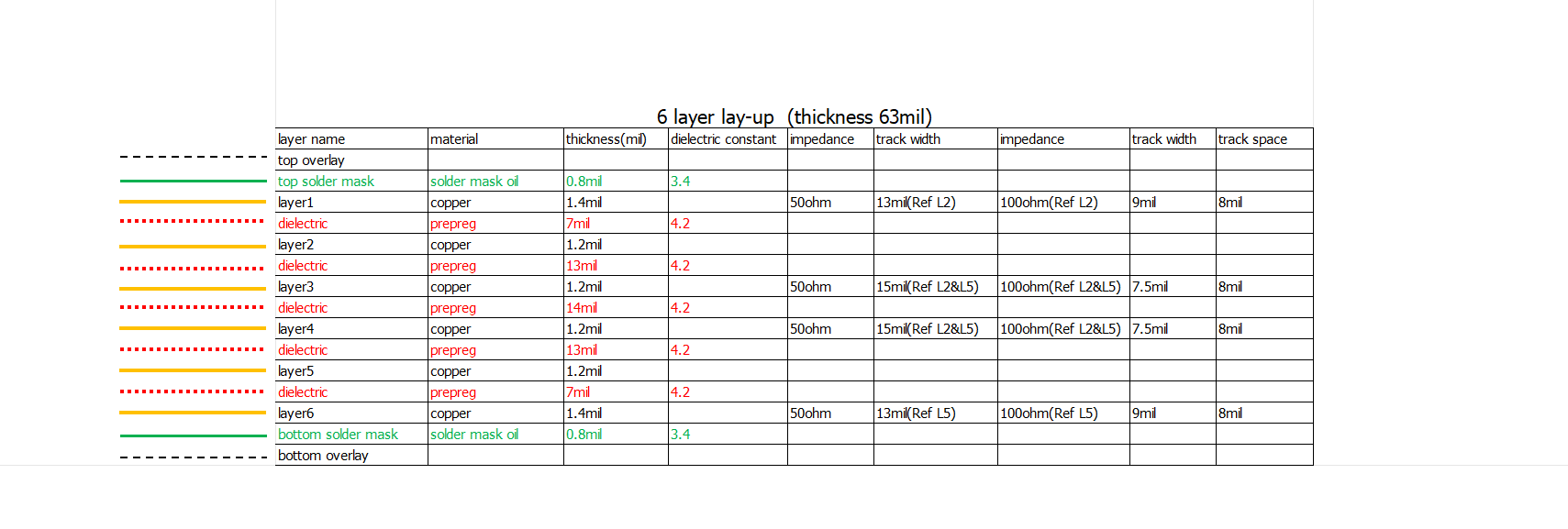

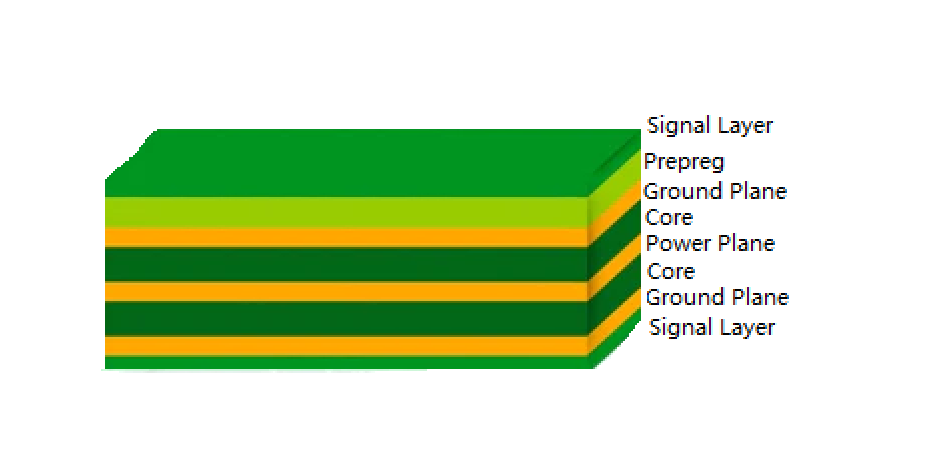

在对称叠层中，电源层和接地层的位置应相互镜像。例如，在 6 层板中，将接地放在第 2 层上，并在第 5 层上通电。这可确保信号层具有附近的参考平面，以实现更好的阻抗匹配，通常目标值为单端走线的 50 欧姆或差分对的 100 欧姆。

4. 即使可能保持层数

虽然并不总是可行，但使用偶数层（例如 4、6、8）可以更容易实现对称性。奇数层计数可以工作，但通常需要额外的虚拟层来平衡结构，从而增加成本和复杂性。

5. 避免在关键区域出现不必要的过孔

过多的过孔会破坏铜分布的对称性并引入信号完整性问题。仔细规划通过放置，特别是对于高速信号，以保持叠层的平衡。

对称叠层和信号完整性：确保可靠的性能

对称叠层的突出优点之一是它对对称叠层信号完整性的影响。高速设计中，信号在 1 GHz 以上的频率下工作，需要对阻抗、噪声和串扰进行精确控制。以下是对称叠层如何支持信号完整性以及优化信号完整性的实用技巧。

一致的阻抗控制

阻抗不匹配会导致信号反射，从而导致 USB 3.0 或 PCIe 等高速应用中的数据错误。对称叠层可确保相应层上的走线经历类似的介电环境，保持一致的阻抗。例如，如果叠层是对称的，则第 1 层上的 50 欧姆走线应与第 8 层上的走线具有相同的特性。

减少串扰和 EMI

通过以镜像方式将接地层放置在信号层附近，对称叠层最大限度地减少了走线之间的串扰。这对于差分对至关重要，因为对于 HDMI 或以太网等协议，保持 100 欧姆阻抗和最小偏斜（例如，小于 10 ps）至关重要。

稳定的返回路径

高速信号需要不间断的返回路径以避免噪声。在对称设计中，接地层均匀分布，为外层和内层的信号提供稳定的参考点。这降低了环路电感，否则环路电感会降低速度高于 2.5 Gbps 的性能。

对称叠层制造工艺：从设计到生产

了解对称叠层制造工艺与设计它同样重要。精心规划的叠层可确保顺利生产并最大限度地减少代价高昂的错误。让我们来了解一下制造过程中的关键阶段和注意事项。

1. 材料选择

选择具有一致性能的介电材料（例如介电常数为 4.2-4.5 的 FR-4）以保持对称性。确保镜面层的芯材和预浸料厚度均匀，以避免层压问题。

2. 层压

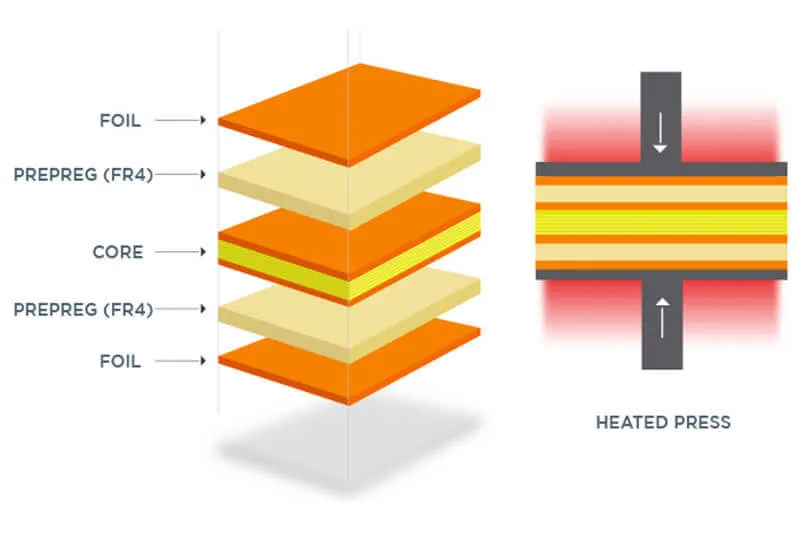

在层压过程中，制造商在热量（约 180°C）和压力下将各层压在一起。对称叠层确保力分布均匀，降低空隙或错位的风险。在文档中清楚地传达您的叠层设计，以避免在此阶段出现错误。

3. 钻孔和过孔形成

过孔钻孔必须考虑对称结构以保持平衡。应放置盲孔或埋孔，通常用于高密度设计，以避免破坏铜的对称性。确保通孔纵横比（例如，通孔为 8：1）在制造能力范围内。

4. 质量控制

制造商经常使用横截面分析来验证层压后的层对齐和介电厚度。由于其平衡性，对称叠层通常更容易通过这些检查，但在设计文件中指定严格的公差（例如，介电厚度为 ±10%）仍然至关重要。

常见挑战以及如何克服它们

虽然对称叠层具有许多优点，但它们并非没有挑战。以下是一些常见问题和解决方案，以确保成功。

成本约束

实现完美对称有时需要额外的层或材料，从而增加成本。为了缓解这种情况，请优先考虑关键区域（例如高速信号层）的对称性，同时允许不太敏感的区域出现微小偏差。

设计复杂性

对于具有混合信号要求的复杂设计，保持对称性可能很棘手。使用仿真工具对信号行为进行建模并迭代调整层放置，直到在不影响功能的情况下实现平衡。

制造商限制

并非所有制造厂都能处理具有严格公差的高度对称的叠层。在最终确定设计之前，与可靠的制造商合作并审查他们的能力（例如，最小介电厚度、通孔类型）。

通过对称叠层提升您的 PCB 设计

掌握对称叠层对于任何旨在创建高性能、可靠电路板的 PCB 设计人员来说都是一项至关重要的技能。从减少翘曲和增强信号完整性到简化制造流程，平衡层结构的好处是不可否认的。通过遵循本指南中概述的对称叠层设计规则并利用 PCB 对称叠层的优势，您甚至可以自信地处理最苛刻的项目。

无论您是要优化高速应用中的对称叠层信号完整性，还是确保平稳的对称叠层制造过程，从长远来看，深思熟虑的叠层设计方法都会得到回报。开始在您的下一个项目中实施这些原则，并观察您的 PCB 达到新的性能和可靠性水平。
