为什么软镀金对于高频连接器性能至关重要

软镀金是高频连接器性能的游戏规则改变者。它确保低接触电阻、优异的耐腐蚀性和可靠的信号传输，使其成为电信、航空航天和数据中心等要求苛刻的应用的理想选择。

什么是软镀金，为什么它很重要？

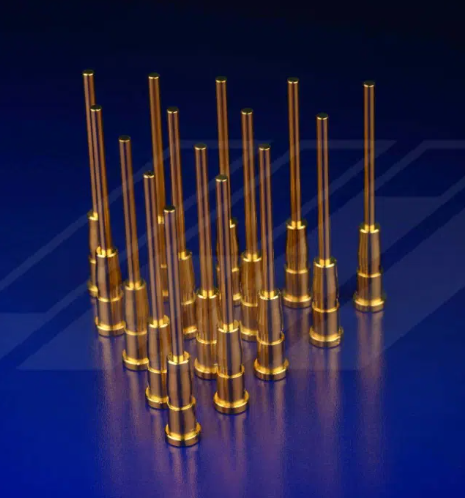

软镀金是指通过电镀工艺在连接器触点上涂上一层薄薄的纯金。与含有耐用性添加剂的硬金不同，软金的纯度接近 99.9%，具有卓越的导电性和柔韧性。这使得它非常适合信号完整性至关重要的高频连接器。

高频连接器的工作速度通常超过 1 GHz，可处理 5G 网络、卫星通信和高速数据传输等应用的信号。在这些频率下，即使是微小的损耗或干扰也会降低性能。软镀金通过最大限度地减少信号损失并确保长期稳定连接来应对这些挑战。

软镀金在高频连接器性能中的作用

高频应用中的连接器性能取决于几个因素：信号完整性、阻抗控制和耐用性。软镀金增强了所有这些方面。让我们来分析一下它如何通过软镀金提高连接器性能。

1. 卓越的信号完整性

在高频系统中，信号完整性就是一切。任何失真或丢失都可能导致数据错误或系统效率降低。软金的高导电性（约 41.6 MS/m（百万西门子/米））确保最小的信号损失，即使在 10 GHz 以上的频率下也是如此。这对于无线基础设施中使用的高速 USB、HDMI 或射频连接器等应用至关重要。

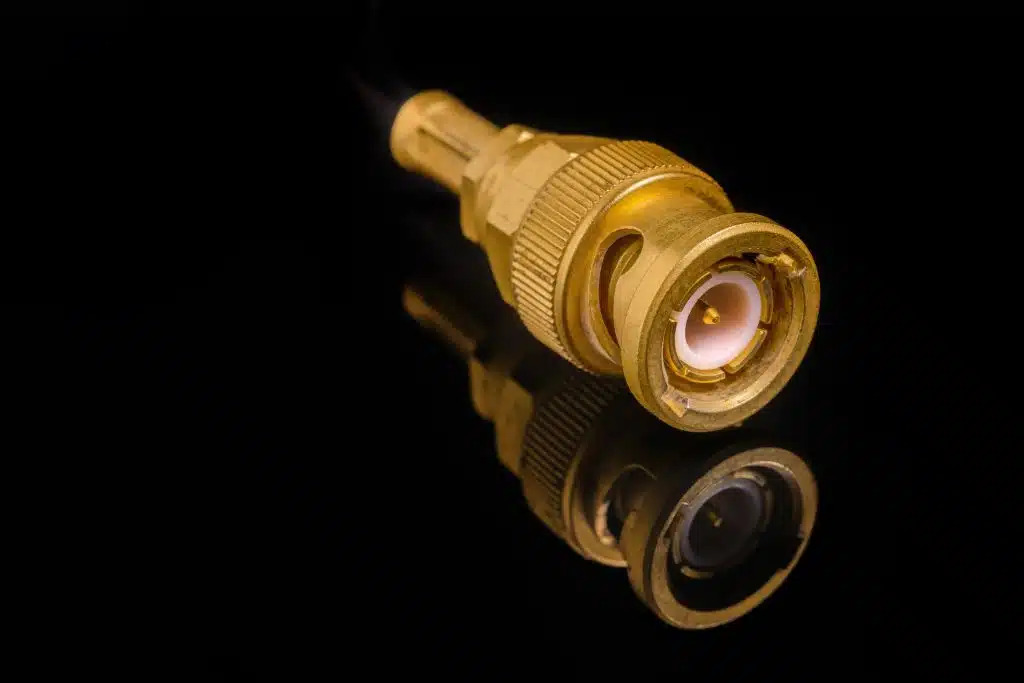

此外，软镀金可在连接器触点上形成光滑的表面，减少可能导致信号反射的微粗糙度。这有助于保持阻抗匹配，对于射频系统来说，阻抗匹配通常保持在 50 欧姆等狭窄范围内，从而确保一致的性能。

2. 低接触电阻，连接可靠

软镀金接触电阻的突出优点之一是它能够保持低电阻，通常每个触点低于 10 毫欧。高接触电阻会导致热量积聚和信号衰减，特别是在电流快速流动的高频环境中。软金的纯度和均匀的涂层可防止氧化和磨损，在数千次插拔循环中保持稳定的连接。

例如，在处理 5 GHz 信号的 3.5G 基站连接器中，低接触电阻可确保功率损耗保持在 0.1 dB 以下，从而保持系统效率。这种可靠性就是为什么在关键应用中经常选择软金而不是镍或银等替代品的原因。

3. 增强耐腐蚀性，延长使用寿命

高频系统中的连接器经常暴露在恶劣的环境中，例如湿度、温度波动或化学污染物。腐蚀会增加电阻或中断信号路径，从而降低连接器性能。这就是连接器的软镀金耐腐蚀性的闪光点。

黄金本质上是惰性的，这意味着它不会与氧气或水分发生反应。柔软的金层，甚至薄至 0.5 微米，可以起到屏障的作用，保护下面的贱金属（通常是铜或黄铜）免于生锈和失去光泽。例如，在连接器面临极端条件的航空航天应用中，软镀金可以将连接器的使用寿命延长至 10 年以上，而不会显着退化。

连接器的最佳软镀金厚度

软镀金的厚度对于平衡性能和成本起着至关重要的作用。太薄，可能会很快磨损;太厚，就会变得不必要的昂贵。那么，高频应用中连接器的理想软镀金厚度是多少？

通常，大多数高频连接器建议厚度为 0.8 至 1.5 微米（30 至 60 微英寸）。该系列提供足够的材料来确保低接触电阻和腐蚀保护，同时承受重复插拔循环（通常长达 500 次循环）造成的中度磨损。对于要求更高的应用，例如军用级连接器，可以使用 2.5 微米（100 微英寸）的厚度来增强耐用性。

然而，较厚的电镀并不总是更好。超过 2.5 微米，额外的黄金会降低性能回报，同时显着增加成本。制造商还必须考虑基材和电镀工艺，以避免孔隙率等问题，如果应用不均匀，可能会损害保护层。

软镀金的好处不仅仅是性能

虽然信号完整性和可靠性是使用软镀金的主要原因，但还有其他优势使其成为高频连接器的首选。

1. 与高速制造的兼容性

软镀金与自动化电镀工艺兼容，确保在大批量生产中质量一致。这对于电信等行业至关重要，因为每年为 5G 基础设施生产数百万个连接器。软金的均匀沉积还可以减少缺陷，降低质量控制过程中的废品率。

2. 适应不同应用的灵活性

从可穿戴设备中的微型连接器到雷达系统中坚固的射频连接器，软镀金可适应各种设计和要求。它能够在很宽的频率范围内（在某些情况下高达 40 GHz）保持性能，使其适用于物联网和自动驾驶汽车等新兴技术。

3. 具有成本效益的长期投资

尽管与锡或镍等替代品相比，软镀金的前期成本可能更高，但其耐用性和耐腐蚀性降低了维护和更换费用。例如，在停机每分钟可能花费数千美元的数据中心，使用镀软金连接器可确保不间断运行，从而随着时间的推移节省资金。

软镀金的挑战和注意事项

虽然软镀金具有许多优点，但它并非没有挑战。了解这些限制有助于工程师在设计高频连接器时做出明智的决策。

1. 耐磨性限制

软金由于其纯度高，不如硬金或其他合金耐用。在需要频繁插拔（超过 1,000 次循环）的应用中，镀层可能会磨损，从而暴露基材。为了缓解这种情况，通常会使用镍底层来增强耐用性，同时保留表面软金的优点。

2. 成本限制

黄金价格可能是一个限制因素，特别是对于预算敏感的项目。虽然实际使用的黄金量很少——通常每个连接器的成本只有几美分——但在大批量生产中，它加起来会增加。工程师必须权衡性能优势与预算限制，有时选择选择性电镀（仅在关键接触区域镀金）以降低成本。

3. 环境和过程控制

电镀过程需要精确控制，以避免厚度不均匀或污染等缺陷。电镀质量差会导致接触电阻升高或腐蚀保护降低。与遵守严格行业标准（例如镀金 MIL-G-45204）的经验丰富的制造合作伙伴合作对于确保一致的结果至关重要。

如何为您的高频连接器选择合适的电镀

选择最佳电镀材料取决于您的具体应用和性能需求。虽然软金是许多高频连接器的理想选择，但需要考虑以下几个因素：

• 频率范围：对于 1 GHz 以上的信号，软金的低电阻和信号完整性优势是无与伦比的。

• 环境条件：如果连接器会暴露在潮湿或化学品中，请优先考虑连接器的软镀金耐腐蚀性。

• 插拔次数：对于高循环应用，请考虑使用镍底层或非关键区域的替代材料。

• 预算： 通过使用选择性电镀或不需要完全覆盖的更薄层来平衡成本与性能。

通过根据应用要求调整电镀选择，您可以最大限度地提高连接器的性能和使用寿命。

软镀金高频连接器的未来

软镀金不仅仅是点睛之笔，它还是在当今快节奏、数据驱动的世界中确保高频连接器性能的关键组件。从最大限度地减少接触电阻到提供无与伦比的耐腐蚀性，用于高频连接器的软镀金在最重要的地方提供了可靠性和效率。

随着 5G、物联网和自主系统等技术的不断发展，对高性能连接器的需求只会增长。软镀金已准备好应对这些挑战，提供经过验证的解决方案，即使在最苛刻的环境中也能保持信号完整性和耐用性。无论您是设计电信还是航空航天连接器，投资软镀金都可以确保您的系统保持连接、可靠且面向未来。
