了解走线之间的最小间隙以实现最佳PCB性能

在设计印刷电路板 （PCB） 时，确保功能和可靠性的最关键因素之一是保持走线之间的正确间隙。PCB 走线间隙，通常称为最小走线间距，是电路板上导电路径之间的距离。适当的间距可以防止电气短路、减少干扰并确保信号完整性，特别是在高速或高压设计中。在本综合指南中，我们将探讨为什么最小走线间距很重要、要遵循的设计规则，以及它如何影响信号完整性和串扰预防以实现最佳 PCB 性能。

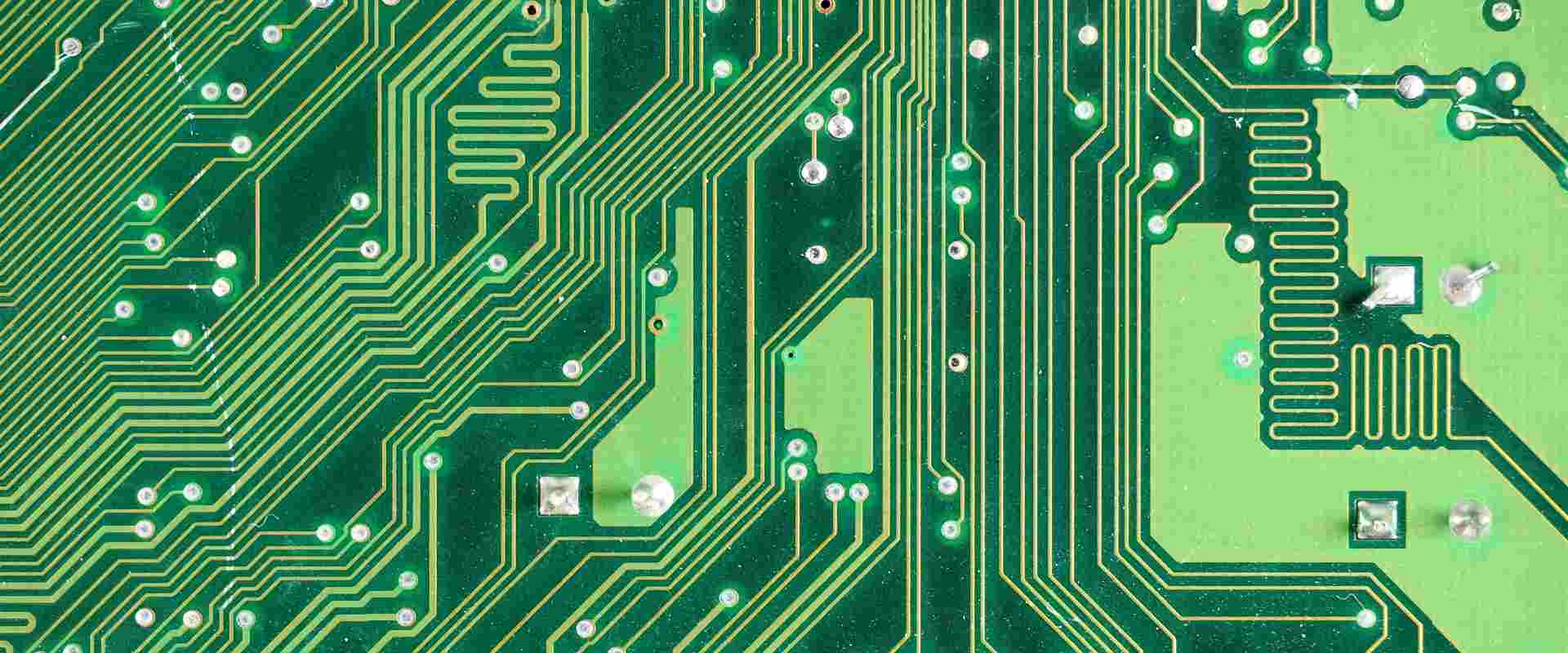

什么是 PCB 走线间隙，为什么它很重要？

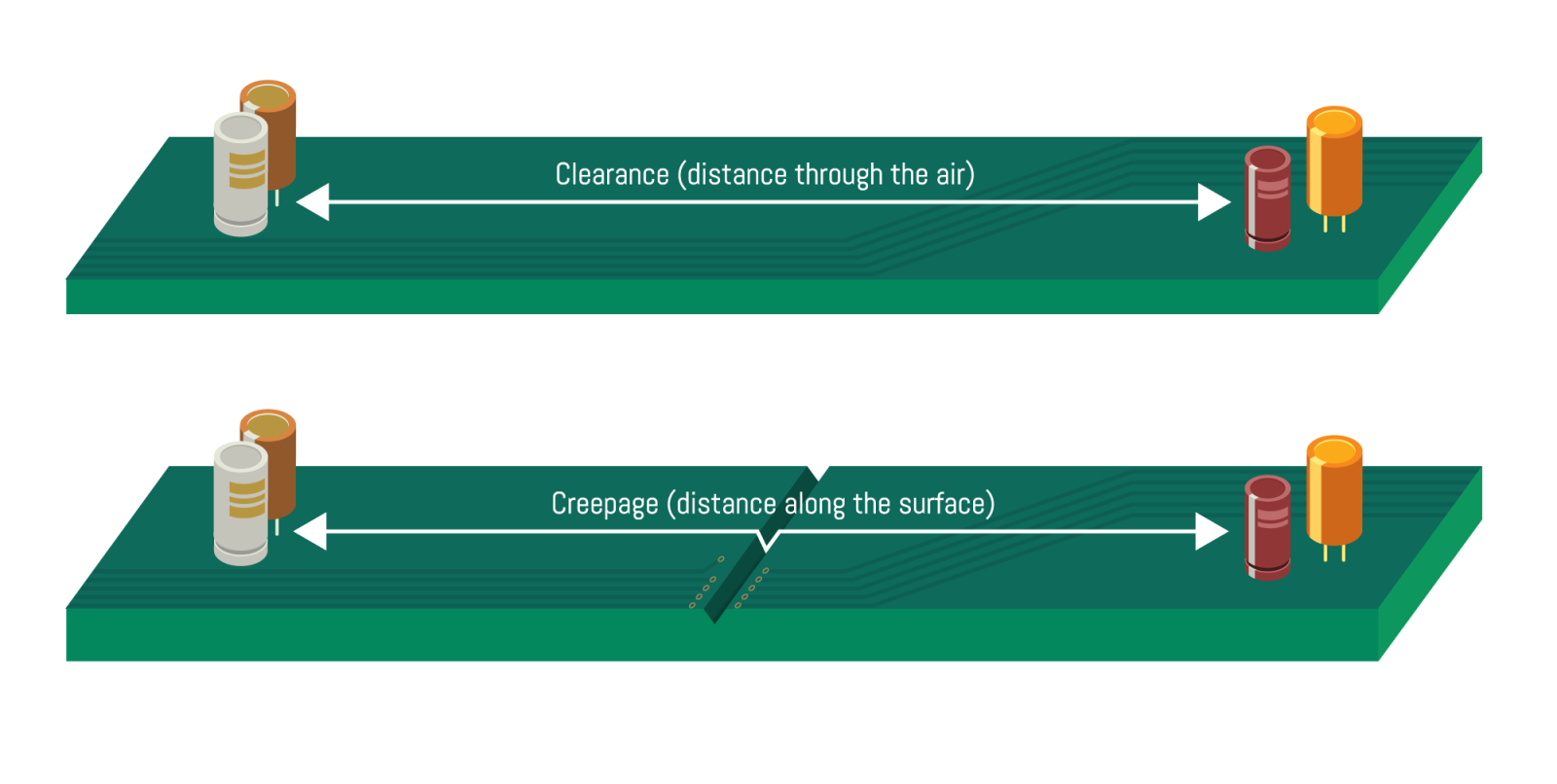

PCB 走线间隙是电路板上两个导电元件（例如走线、焊盘或过孔）之间的物理距离。这种间距至关重要，因为它直接影响电路板的安全性、性能和可制造性。如果走线太近，则存在电弧、短路或信号之间的干扰，从而导致系统故障。另一方面，过宽的间距会浪费宝贵的电路板空间，从而降低设计效率。

对于工程师和设计师来说，了解和实施最小走线间距是一种平衡行为。它确保 PCB 在各种条件下可靠运行，无论是简单的低功耗电路还是复杂的高速设计。电压水平、信号速度和环境条件等因素都在确定理想间隙方面发挥作用。通过遵守正确的 PCB 设计规则，您可以防止串扰等问题并保持信号完整性，我们将在本文后面深入探讨。

PCB 设计中最小走线间距的基础知识

最小走线间距是指PCB设计规则定义的两个导电元件之间的最小允许距离。该间距根据设计类型及其要求而变化。例如，低压消费类设备可能只需要几密耳（千分之一英寸）的间隙，而高压工业应用可能需要几毫米的间隙来防止电弧。

保持适当迹线间距的主要原因包括：

• 安全：防止电气短路或电弧，特别是在需要更大间隙（通常每 100V 0.1 毫米作为粗略指导）的高压设计中。

• 信号完整性：减少相邻走线之间的干扰，确保信号保持清晰和不失真，特别是在频率高于 100 MHz 的高速电路中。

• 可制造性：确保 PCB 可以毫无缺陷地制造，因为过紧的间距可能会导致蚀刻或焊接过程中的生产错误。

走线间距的设计规则通常以行业标准为指导，例如印刷电路协会 （IPC） 的标准。例如，IPC-2221 是一种广泛使用的标准，它提供了基于电压电平的间隙指南。对于 50V 电路，建议在外层的最小间隙为 0.6mm（约 24 密耳），而更高的电压需要更多的空间。

影响PCB走线间隙的因素

有几个因素决定了走线之间所需的最小间隙。了解这些可以帮助您在设计阶段做出明智的决策，以实现最佳 PCB 性能。

1. 电压水平

相邻走线之间的电压差是一个主要因素。较高的电压会增加电气击穿或通过空气或电路板表面产生电弧的风险。一般来说，间隙应随着电压的增加而增加。例如，100V 的设计可能需要至少 1 毫米的间距，而 500V 的应用可能需要 2.5 毫米或更大，具体取决于电路板材料和环境。

2. 信号速度和频率

在高速设计中，信号完整性成为一个关键问题。如果间距太窄，高频信号（例如 1 GHz 以上的信号）可能会与附近的走线耦合，从而导致串扰。为了防止这种情况发生，设计人员通常使用更宽的间距或在高速走线之间添加接地层。一个常见的经验法则是保持高速信号走线宽度至少三倍的间距，以尽量减少干扰。

3. 环境条件

湿度、温度和海拔高度等环境因素会影响所需的间隙。在高湿度区域，湿气会降低空气或板材的绝缘性能，增加电弧的风险。对于这种情况，设计人员可能会将间隙比标准建议增加 20-30%，以确保可靠性。

4. 板材和层叠层

基板材料的类型（例如 FR-4）和 PCB 的层配置也会影响间隙要求。由于内层之间的绝缘材料，内部层通常具有更紧密的间距，而外部层由于暴露在空气和潜在污染物中而需要更大的间隙。例如，50V电路的内层间隙可能低至0.1mm，而外层的内层间隙为0.6mm。

最小走线间距的 PCB 设计规则

为了实现最佳 PCB 性能，遵循既定的走线间距设计规则至关重要。这些规则是创建可靠、高效设计的蓝图。以下是一些需要考虑的关键准则：

• 遵守行业标准：使用 IPC-2221 等标准作为一般间隙指南。对于 150V 设计，该标准建议在典型条件下外层的最小间隙为 0.7mm。

• 考虑制造限制：请咨询您的 PCB 制造厂，了解其最小间距能力。许多标准工艺可以处理 6 密耳（0.15 毫米）的间距，但更紧凑的设计可能需要先进的制造技术。

• 区分网络类：为不同类型的信号分配不同的间隙规则。例如，电源走线可能需要 0.5 毫米间距，而高速数据线可能需要 1 毫米或更长的间距以防止串扰。

• 使用设计软件工具：现代 PCB 设计软件通常包括内置设计规则检查 （DRC） 以标记间隙违规行为。根据项目的电压、频率和环境需求设置规则。

通过遵循这些 PCB 设计规则，您可以避免常见陷阱并确保您的电路板满足功能和安全要求。

通过适当的间距实现信号完整性和串扰预防

信号完整性是指电信号在 PCB 中传输时的质量和可靠性。信号完整性差可能会导致数据错误、时序问题或整个系统故障，尤其是在高速应用中。信号衰减的主要原因之一是串扰，当来自一条迹线的信号由于间距不足而干扰另一条迹线时，就会发生串扰。

为了保持信号完整性并防止串扰，请考虑以下与走线清除相关的策略：

1. 增加高速信号的间距

对于高速信号，例如 USB 3.0 或 DDR 存储电路中的信号，保持至少三倍于走线宽度的间距（通常称为 3W 规则）有助于减少电磁耦合。对于 5 密耳宽的走线，这意味着最小间距为 15 密耳。这种间距最大限度地减少了引起串扰的电场和磁场。

2. 使用接地层或防护走线

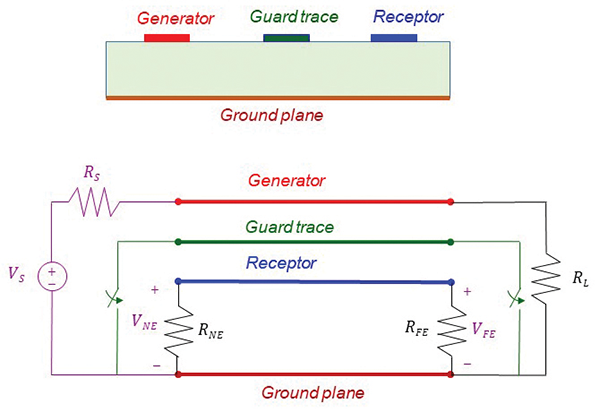

在高速信号之间放置接地层或接地保护走线可以进一步减少干扰。保护迹线通常与信号迹线间隔至少 5 密耳，充当屏蔽层，吸收不需要的电磁能。这在频率超过 500 MHz 的设计中特别有用。

3. 在单独的层上路由关键信号

如果电路板空间有限，请考虑在不同层上布线高速或敏感信号，中间有接地层。这增加了有效间隙并隔离了信号，从而保持了完整性。例如，将 2.4 GHz 射频信号与数字控制线分离可以防止同一层上仅 0.2 毫米间距时发生的干扰。

PCB 走线间隙中的常见错误以及如何避免这些错误

即使是经验丰富的设计人员在设置走线间隙时也可能出错。以下是一些常见错误和避免这些错误的提示：

• 忽略额定电压：如果不考虑峰值电压，可能会导致间隙不足和电弧。始终针对最大预期电压进行设计，在建议的间距上增加 10-20% 的安全裕度。

• 忽视高速需求：不增加高频信号的间距通常会导致串扰。使用仿真工具预测干涉并相应地调整间距。

• 忽视制造限制：在间隙低于制造商能力的情况下进行设计可能会导致生产失败。对于标准板，除非您已确认高级功能，否则间距请避免低于 6 密耳（0.15 毫米）。

优化PCB走线间隙的实用技巧

具有最佳走线间隙的设计不一定是压倒性的。以下是一些简化流程的可行技巧：

• 从间隙矩阵开始：根据电压、信号类型和层创建间隙要求表。例如，内层低压信号设置为 0.3mm，外层高压走线设置为 1mm。

• 利用模拟工具：使用软件模拟电场和信号行为。这有助于在制造之前识别潜在的串扰问题。

• 迭代和测试：构建原型以在实际条件下测试您的设计。使用示波器测量信号完整性，以确认间隙选择是否有效。

掌握 PCB 走线间隙以实现更好的设计

了解并实现走线之间的最小间隙是有效 PCB 设计的基石。通过优先考虑适当的走线间距，您可以增强信号完整性、防止串扰并确保电路的安全性和可靠性。无论您是在低功耗设备还是高速通信设备上工作，遵循 PCB 设计规则并考虑电压、信号频率和环境条件等因素都将带来最佳性能。

通过正确的 PCB 走线间隙方法，您可以避免常见的设计错误并创建满足功能和制造要求的电路板。在下一个项目中牢记这些准则，以实现效率和可靠性之间的平衡，确保您的设计经得起时间的考验。
