PCB 设计中走线到焊盘间隙的终极指南

设计印刷电路板 （PCB） 时，要考虑的最关键方面之一是导电元件（例如走线和焊盘）之间的间距。走线到焊盘间隙，通常称为走线和焊盘之间的距离，在确保 PCB 的可靠性、安全性和性能方面起着至关重要的作用。在这份综合指南中，我们将深入探讨走线到焊盘间隙的要点，包括最小间距指南、IPC 2221 等行业标准以及优化 PCB 布局的实用技巧。无论您是初学者还是经验丰富的工程师，本博客都将为您提供设计更好的 PCB 的知识。

从本质上讲，走线到焊盘间隙是导电走线和焊盘之间所需的最小距离，以防止短路、电弧或信号干扰等电气问题。该间距取决于电压水平、环境条件和制造能力等因素。通过遵守正确的准则（例如 IPC 2221 标准中概述的准则），您可以确保您的设计安全且实用。让我们详细探讨这个主题，以帮助您掌握 PCB 间隙到焊盘的间隙要求。

PCB 设计中的走线到焊盘间隙是什么？

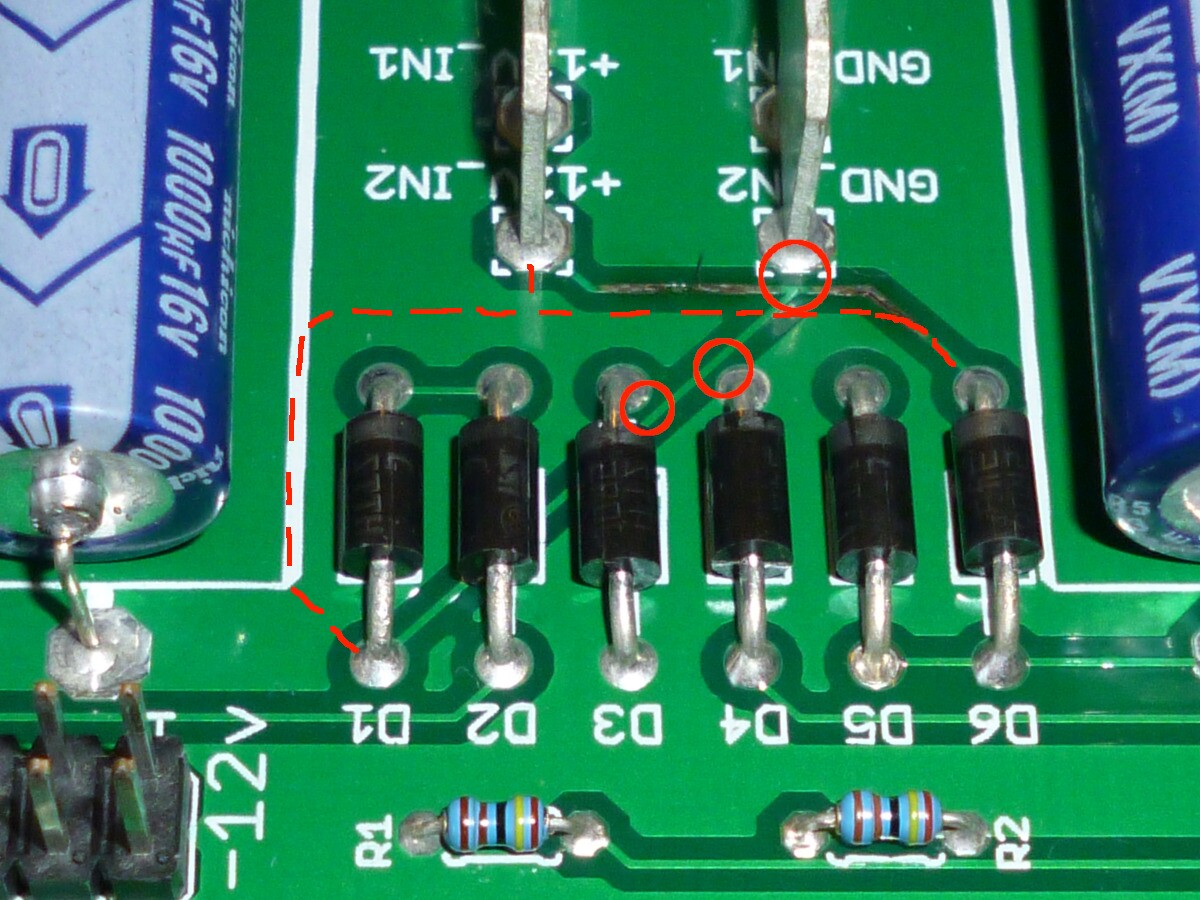

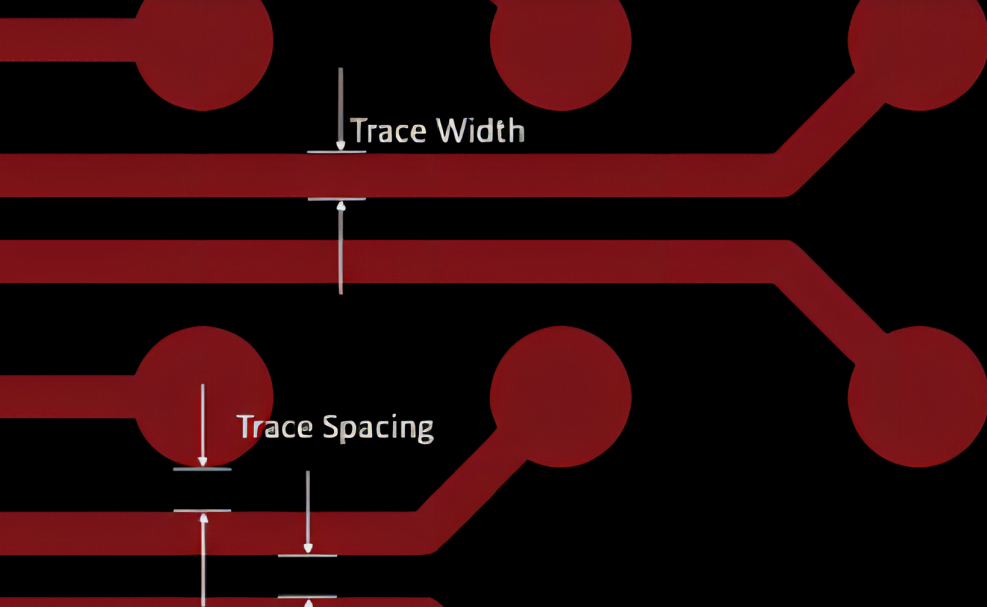

走线到焊盘间隙是指导电走线（PCB 上电信号的路径）和焊盘（焊接组件的金属区域）之间的物理距离。这种间距至关重要，因为它可以防止意外的电气连接，降低高压设计中产生电弧的风险，并最大限度地减少高速电路中的串扰。如果没有适当的间隙，您的 PCB 可能会出现短路、信号完整性降低，甚至完全故障。

实际上，走线到焊盘的距离受到走线和焊盘之间的电压差、作环境（如湿度或海拔）以及 PCB 的预期应用的影响。例如，低压消费类设备可能只需要 0.2 毫米的间隙，而高压工业系统可能需要 2.5 毫米或更大的间隙来防止电弧。了解和应用正确的最小走线到焊盘间距是任何 PCB 设计人员的一项基本技能。

为什么从迹线到焊盘的间隙很重要？

保持适当的迹线到焊盘间距的重要性怎么强调都不为过。以下是 PCB 设计这一方面很重要的关键原因：

• 安全：在高压设计中，间隙不足会导致电弧，从而造成火灾危险或组件损坏的风险。适当的间距可防止此类问题，从而确保安全。

• 信号完整性：对于高速数字电路，紧密的走线和焊盘会导致串扰，信号相互干扰，导致数据错误。足够的间隙可以最大限度地减少这种干扰。

• 可靠性：随着时间的推移，灰尘、湿气或热膨胀等环境因素会降低 PCB 的性能。适当的间隙可以减少这些条件下短路或故障的可能性。

通过优先考虑走线到焊盘间隙，您可以确保 PCB 在其整个生命周期内可靠运行，无论是为简单的小工具还是复杂的工业系统供电。

了解 IPC 2221 走线间距标准

IPC 2221 是 PCB 设计最广泛认可的标准之一，它根据电压水平和环境条件提供了走线间距和间隙指南。IPC 2221 标题为“印制板设计通用标准”，提供了一个框架，用于确定导电元件之间的安全距离，包括走线到焊盘的间隙，以防止电气击穿。

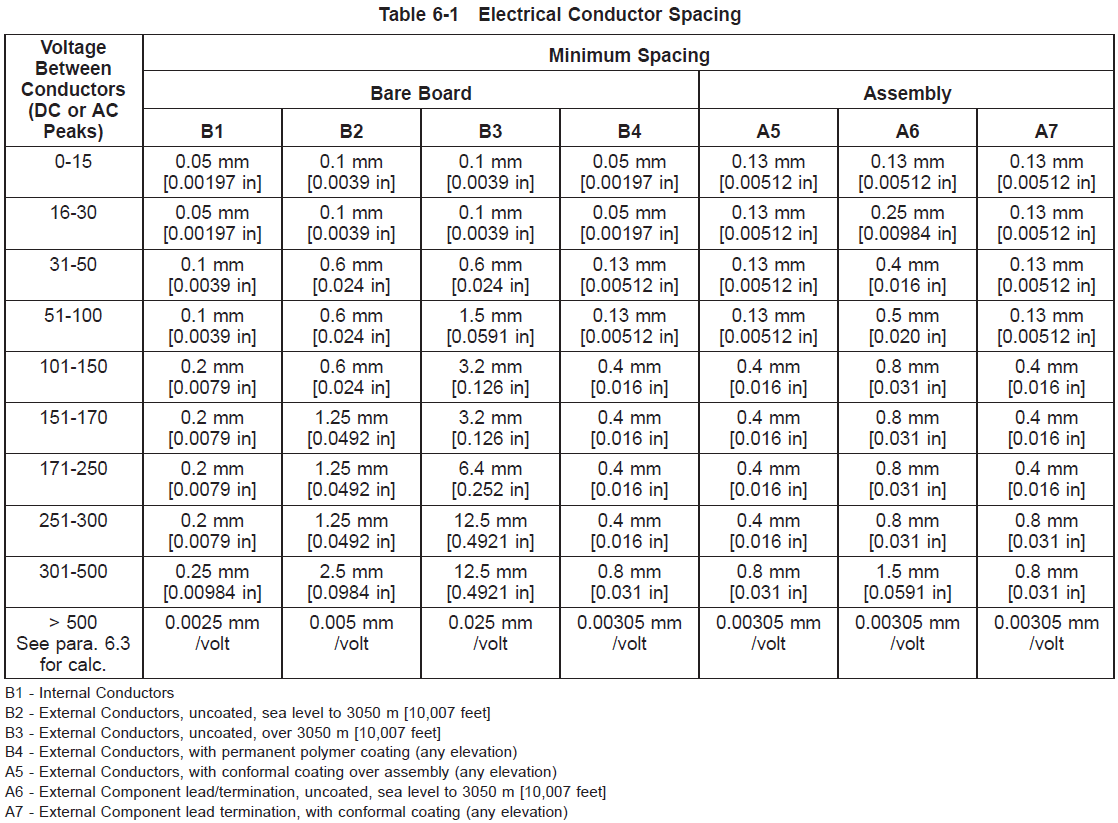

根据 IPC 2221，间隙要求根据导体是在同一层（外部）还是层间（内部）以及它们是涂层还是未涂层而有所不同。以下是海平面外部导体标准中的一些一般准则：

• 对于高达 15V 的电压，建议最小间隙为 0.05 mm （2 mils）。

• 对于 15V 和 30V 之间的电压，间隙增加到 0.1 毫米（4 密耳）。

• 对于 30V 至 50V 之间的电压，建议间隙为 0.6 毫米（24 密耳）。

• 对于更高的电压，例如 100V 至 150V，间隙可达 1.5 毫米（59 密耳）或更大，具体取决于具体条件。

这些值是起点，可能需要根据海拔（气压影响电弧距离）或保护涂层的存在等因素进行调整。IPC 2221 还区分了间隙（气隙）和爬电距离（沿电路板的表面距离），这两者对于高压设计中的走线到焊盘间距至关重要。

值得注意的是，并非所有设计都必须严格遵守 IPC 2221。根据您的项目要求，您可能需要更紧或更宽松的间距。然而，遵循这些标准是确保安全性和可靠性的最佳实践，特别是对于商业或工业应用。

影响最小迹线到焊盘间距的因素

有几个因素会影响 PCB 设计中的最小走线到焊盘间距。了解这些变量将帮助您确定适合特定应用的正确间隙。

1. 电压水平

走线和焊盘之间的电压差是决定间隙的主要因素。较高的电压会增加电弧的风险，因此需要更远的距离。例如，在 500V 下运行的设计可能需要 6 mm 或更大的间隙，而 5V 电路可能只需要 0.2 mm。

2. 环境条件

湿度、温度和海拔会影响空气和 PCB 材料的介电强度。在气压较低的高海拔地区，更容易发生电弧，需要更大的间隙。同样，高湿度会导致冷凝，如果间距太紧，会增加短路的风险。

3. 信号频率和速度

在高速设计中，例如信号频率高于 100 MHz 的设计，EMI 一致性测试和串扰成为重要问题。保持足够的走线到焊盘距离有助于减少这些影响，保持信号完整性。例如，高速 USB 信号可能需要至少 0.3 毫米的间隙，以避免干扰附近的焊盘。

4. 制造限制

PCB 制造工艺对走线和焊盘的放置程度有限制。大多数标准制造服务可以实现低至 0.15 毫米（6 密耳）的间隙，但更紧密的间距可能需要先进的技术或更高的成本。请务必查阅制造商的设计规则，以确保您的走线到焊盘距离是可实现的。

5. 板材和涂层

PCB 材料的类型（例如 FR-4）和任何保护涂层或阻焊层都会影响间隙要求。涂层板可能会稍微减小间距，因为涂层增加了额外的绝缘层，但未涂层板通常需要更保守的距离。

如何确定正确的走线到焊盘的距离

计算 PCB 的最佳走线到焊盘距离涉及平衡安全性、性能和可制造性。以下是确保您做对的分步方法：

1. 确定电压水平：确定走线和焊盘之间的最大电压差。使用此值参考 IPC 2221 间隙指南或其他相关标准。

2. 评估环境因素：考虑 PCB 的运行环境。如果它将在潮湿或高海拔环境中使用，请将间隙增加到基线建议之外。

3. 检查信号要求：对于高速或高频信号，确保间隙足以防止串扰或 EMI。如果需要，仿真工具可以帮助对这些影响进行建模。

4. 查看制造商指南：确认您的 PCB 制造商支持的最小走线到焊盘间距。如有必要，请调整您的设计以满足他们的能力。

5. 使用设计软件规则：大多数PCB设计软件允许您根据网络类别或特定元件设置间隙规则。配置这些规则以在布局期间强制执行所需的走线到焊盘的距离。

通过执行这些步骤，您可以确保您的设计遵循 PCB 间隙迹线到焊盘要求的最佳实践，同时满足项目的独特需求。

走线到焊盘间隙设计中的常见错误

即使是经验丰富的设计人员，在走线到焊盘间距方面也可能会犯错误。以下是一些需要避免的常见陷阱：

• 忽略额定电压：低估走线和焊盘之间的电压差会导致间隙不足，从而增加电弧或短路的风险。

• 俯瞰爬电距离：间隙（气隙）很重要，但爬电距离（表面距离）同样重要，尤其是在表面污染可能导致短路的潮湿环境中。

• 忽略高速效果：在高速设计中未能考虑串扰可能会降低信号质量，即使基于电压的间隙足够。

• 超出制造限制：使用小于制造商生产的间隙进行设计通常会导致代价高昂的重新设计或生产问题。

避免这些错误将节省您的时间和资源，同时确保您的 PCB 按预期运行。

优化迹线到焊盘间隙的实用技巧

设计具有适当走线到焊盘间距的 PCB 并不一定很复杂。以下是一些可帮助您优化布局的可行提示：

• 使用设计规则检查 （DRC）：利用 PCB 设计软件中的 DRC 功能在布局过程中自动标记间隙违规行为。

• 分组类似网络：将电压电平或信号类型相似的走线和焊盘放置得更近，以最大限度地减少对整个板上大间隙的需求。

• 优先考虑高压区域：在设计过程的早期识别并隔离 PCB 的高压部分，确保它们与低压区域有足够的间隙。

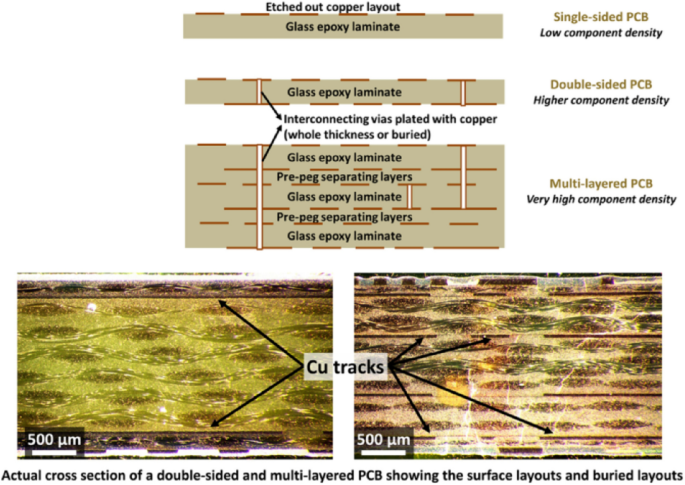

• 考虑多层板：如果单层PCB上的空间紧张，请使用多层来分离高压或高速走线和焊盘，从而减少间隙问题。

• 测试和验证：完成设计后，对 PCB 进行仿真或原型设计，以验证走线到焊盘的距离在实际条件下是否按预期运行。

这些策略将帮助您创建稳健的 PCB 布局，以平衡间隙要求和设计效率。

掌握迹线到焊盘间隙以获得更好的 PCB

走线到焊盘间隙是 PCB 设计的一个基本方面，直接影响安全性、性能和可制造性。通过了解走线到焊盘距离的重要性，遵守 IPC 2221 走线间距指南等行业标准，并考虑电压、环境和信号速度等因素，您可以创建可靠、高效的 PCB 布局。避免常见错误并应用实用的优化技巧进一步确保您的设计符合最高的质量标准。

无论您是在低压消费设备还是高压工业系统上工作，掌握最小的走线到焊盘间距对于成功至关重要。借助本指南中分享的见解和策略，您有能力应对 PCB 间隙挑战并提供经得起时间考验的设计。在您的下一个项目中牢记这些原则，您会看到适当的间距可以带来的不同。
