不对称叠层：PCB设计人员实用指南

您是否希望通过不对称叠层优化您的 PCB 设计以获得更好的性能？非对称叠层可以成为 PCB 设计人员的强大工具，可以灵活地满足阻抗控制、串扰减少和 EMI 缓解等特定设计需求。在这份综合指南中，我们将引导您了解不对称叠层设计的要点，为 PCB 工程师提供量身定制的可行技巧和见解。无论您是在寻找不对称叠层教程还是 PCB 设计技巧，这篇文章都将帮助您掌握创建高性能电路板的艺术，重点关注阻抗控制、串扰和 EMI 降低。

什么是 PCB 设计中的不对称叠层？

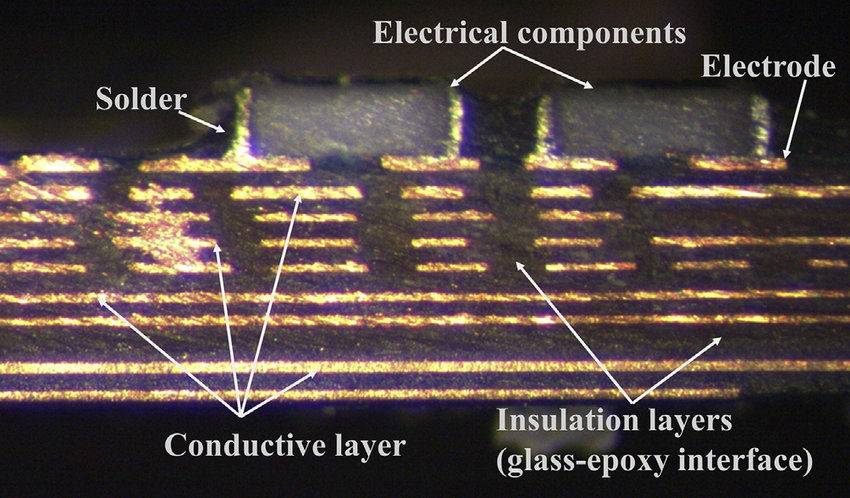

在PCB设计中，叠层是指多层板中导电层和绝缘层的排列。大多数传统设计使用对称叠层，其中层围绕中心镜像以实现平衡。然而，不对称叠层会破坏这种平衡，因为电路板核心两侧的层或材料分布不均匀。这种方法可以是有意为之的，使设计人员能够满足特定的电气或机械要求。

例如，不对称叠层可能会在电路板的一侧放置更多信号层，以优化高速信号的路由，或者可以使用不同的介电材料来控制关键区域的阻抗。虽然这种设计可能会带来制造过程中翘曲等挑战，但它为高级应用提供了独特的优势。让我们更深入地探讨为什么以及如何有效地使用不对称叠层。

为什么选择不对称叠层？PCB 设计人员的好处

不对称叠层并不是大多数设计的默认选择，但它们在特定场景中大放异彩。以下是考虑这种方法的一些关键原因：

• 优化的阻抗控制：通过调整电路板一侧的层厚和材料特性，您可以微调高速信号的阻抗。例如，顶层上较薄的电介质有助于为关键走线实现 50 欧姆阻抗。

• 减少串扰：战略性地将接地层放置在一侧更靠近信号层的位置可以最大限度地减少相邻走线之间的串扰，尤其是在密集设计中。

• EMI降低：不对称设计可以更好地将屏蔽层或接地层放置在敏感组件附近，从而减少电磁干扰 （EMI）。

• 空间效率：如果您的设计需要在一侧进行更多布线（例如，对于表面贴装元件），则不对称叠层可以提供所需的额外层，而不会不必要地增加整体电路板厚度。

虽然这些优点引人注目，但不对称叠层需要仔细规划，以避免热不平衡或制造缺陷等问题。让我们探讨如何有效地设计一个。

面向 PCB 设计人员的分步不对称叠层教程

创建性能良好的不对称叠层涉及几个步骤。请遵循本实用指南，以确保您的设计满足电气和机械目标。

第 1 步：定义您的设计要求

首先确定项目的具体需求。您是否优先考虑高速信号的阻抗控制？您需要减少迹线之间的串扰吗？或者 EMI 降低是您最关心的问题吗？例如，如果您正在为 5G 应用设计电路板，则可能需要严格控制射频信号的阻抗（例如 50 欧姆），这可能会要求顶层的电介质更薄。

第 2 步：选择正确的层配置

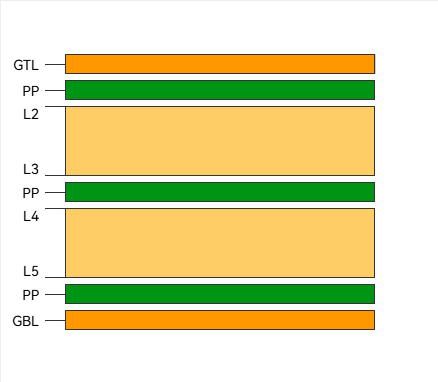

与层平衡的对称叠层不同（例如，具有两个信号层和两个接地层的 4 层板），非对称设计可能在一侧具有三个信号层，在另一侧具有单个电源层。常见的 6 层不对称叠层可能如下所示：

• 第 1 层：信号（顶部）

• 第 2 层：地面

• 第 3 层：信号

• 第 4 层：信号

• 第 5 层：电源

• 第 6 层：地面（底部）

此配置优先考虑上半部分的信号路由，同时保持接地层进行屏蔽。在最终确定图层排列之前，使用仿真工具验证图层排列。

第 3 步：选择材料和介电厚度

材料选择在不对称叠层中起着至关重要的作用。可以在磁芯的两侧使用不同的介电厚度或材料（如 FR-4 或高频层压板）以实现所需的电气性能。例如，与底层 4.2 的 Dk 相比，顶层的介电常数 （Dk） 为 3.5 可以支持更快的信号传播。请注意热膨胀差异，因为不匹配的材料会导致电路板翘曲。

第 4 步：仿真和测试阻抗控制

阻抗不匹配会破坏信号完整性，尤其是在高速设计中。使用场求解器或 PCB 设计软件计算走线的特性阻抗。对于 50 欧姆的目标，您可能需要 6 密耳的走线宽度和 4 密耳的顶层介电厚度。如果模拟显示偏差超出可接受的限值（例如，±10% 公差），则调整叠加。

第 5 步：应对制造挑战

不对称叠层由于层压过程中的应力不均匀而容易翘曲。与您的制造合作伙伴密切合作，平衡铜分布并选择能够最大限度地减少热不匹配的芯材。一些设计人员在密度较低的层上添加虚拟铜填充以均匀应力，尽管这必须在不影响信号完整性的情况下完成。

不对称叠层的 PCB 设计技巧

除了基本步骤之外，这里还有一些实用的 PCB 设计技巧，以确保您的不对称叠层按预期运行。这些技巧侧重于阻抗控制、串扰和 EMI 降低——现代电子产品的主要关注点。

提示 1：优先考虑接地层放置以减少串扰

当相邻走线上的信号相互干扰时，就会发生串扰，通常是由于电磁耦合。在不对称叠层中，将接地层放置在更靠近高速信号层的位置以充当屏蔽层。例如，如果第 1 层和第 3 层承载高频信号，请确保第 2 层是没有分裂的实心接地层。根据典型的行业仿真，这可以在某些设计中减少多达 30% 的串扰。

提示 2：使用差分对实现更好的阻抗控制

对于高速信号，将关键走线作为差分对进行路由。该技术可确保一致的阻抗（例如，差分线路为 100 欧姆）并降低对噪声的敏感性。在非对称叠层中，将对保持在同一层上并保持相等的走线长度以避免偏斜，这会使信号时序降低纳秒。

技巧 3：通过战略分层最大限度地减少 EMI

电磁干扰 （EMI） 可能会破坏附近的电路或未通过一致性测试。在非对称设计中，将敏感的模拟信号放置在距离嘈杂数字或电源走线最远的层上。根据常见的设计研究，在顶层附近添加接地层也可以充当屏蔽层，在某些频率范围内将 EMI 辐射降低多达 20 dB。

技巧 4：平衡铜分布

即使在不对称叠层中，也要努力实现跨层铜密度的平衡，以防止制造问题。如果电路板的一侧有密集的布线，请在另一侧使用铜浇注或虚拟填充。根据标准制造指南，不均匀的铜会导致电路板对角线长度的 0.5% 弯曲或扭曲。

常见挑战以及如何克服它们

虽然不对称叠层提供了灵活性，但它们也存在独特的障碍。以下是解决最常见问题的方法：

• 热不平衡：不同的层数或材料会导致加热不均匀，从而导致翘曲。通过使用具有相似热膨胀系数 （CTE） 的预浸料和芯来缓解这种情况，理想情况下彼此之间的距离在 10-15 ppm/°C 以内。

• 信号完整性风险：不对称设计会使信号的返回路径复杂化。确保高速走线下方的接地层连续，以提供低阻抗返回路径，减少信号延迟或反射。

• 制造成本：由于专门的工艺，定制叠层通常会增加制造成本。通过仿真尽早优化您的设计，以避免代价高昂的修改，并与您的制造商就公差进行清晰的沟通。

用于非对称叠层设计的工具和资源

使用正确的工具，设计不对称叠层更容易。许多 PCB 设计平台提供叠层编辑器和仿真功能来测试阻抗和信号完整性。寻找包含以下内容的软件：

• 分层叠层构建器以可视化不对称排列。

• 阻抗计算器用于预测走线行为（例如，单端信号达到 50 欧姆）。

• EMI 和串扰分析模块，用于在制造前识别潜在问题。

此外，与您的制造合作伙伴合作，根据他们的工艺量身定制叠层建议。许多提供免费的叠层设计指南或计算器，以确保可制造性。

不对称叠层的实际应用

不对称叠层在专业领域特别有用。例如：

• 射频和微波设计：这些通常需要精确的阻抗控制（例如，射频线路为 50 欧姆）和最小的 EMI，这可以通过在一侧不对称地分层高频材料来实现。

• 高速数字板：在 DDR4 内存接口等应用中，非对称叠层有助于管理超过 3.2 Gbps 数据速率的信号密度和串扰。

• 混合信号系统：将模拟和数字信号分开在电路板的不同侧面可以减少干扰，这是非对称设计的常见用例。

掌握不对称叠层以获得更好的 PCB 性能

对于 PCB 设计人员来说，不对称叠层可以改变游戏规则，以应对阻抗控制、串扰和 EMI 降低等复杂挑战。通过仔细规划层排列、选择适当的材料并遵循最佳实践，您可以利用这种非常规方法的优势，而不会影响可制造性或性能。使用本非对称叠层教程中的步骤和 PCB 设计技巧来创建满足现代电子产品需求的电路板，从高速数字应用到敏感射频应用。
