设计可靠的柔性安装PCB：静态应用的最佳实践

来源：时间: 2025/08/18 15:27:00 阅读: 100

如果您希望为静态应用设计可靠的柔性安装 PCB，那么您来对地方了。这些柔性电路板通常在安装过程中弯曲一次，然后保持静止，需要特定的设计考虑以确保耐用性和性能。在本指南中，我们将介绍静态柔性 PCB 设计的基本最佳实践、弯曲安装 PCB 指南以及材料选择和叠层设计等关键因素，以最大限度地提高柔性电路板的可靠性。

什么是用于静态应用的柔性安装 PCB？

柔性安装 PCB，也称为弯曲安装 PCB，是设计为在组装过程中弯曲或成型并在整个使用寿命期间保持在固定位置的柔性电路板。与承受反复弯曲的动态柔性 PCB 不同，静态柔性 PCB 适用于一次性安装。常见用途包括在狭小空间内连接组件、更换笨重的线束或安装到相机、可穿戴设备或汽车系统等设备中的紧凑型外壳中。

静态柔性 PCB 设计的主要挑战是确保电路板能够承受初始弯曲而不会损坏，同时随着时间的推移保持可靠性。材料选择、弯曲半径和叠层设计等因素在实现这种平衡方面起着至关重要的作用。下面，我们将探讨应对这些挑战并确保您的设计既实用又耐用的最佳实践。

静态柔性 PCB 设计的关键考虑因素

设计用于静态应用的柔性 PCB 需要注意细节，以防止机械应力、电气故障或长期退化。以下是获得最佳性能应遵循的核心原则。

1. 了解折弯要求和约束

在深入研究设计之前，请分析应用的具体弯曲要求。对于静态柔性 PCB，弯曲是一次性事件，但必须在不开裂痕迹、层分层或造成其他损坏的情况下执行。考虑以下事项：

弯曲半径：对于静态应用，弯曲半径应至少为柔性 PCB 厚度的 6-10 倍。例如，一块 0.2 毫米厚的电路板的最小弯曲半径应为 1.2-2 毫米，以避免对铜迹线施加压力。
弯曲位置：将弯曲区域规划为远离关键元件或过孔的地方，以最大限度地降低风险。使用设计软件模拟弯曲并识别潜在的应力点。
应力消除：在弯曲区域加入应力消除特征，例如弯曲走线或更宽的铜路径，以均匀分布应力。

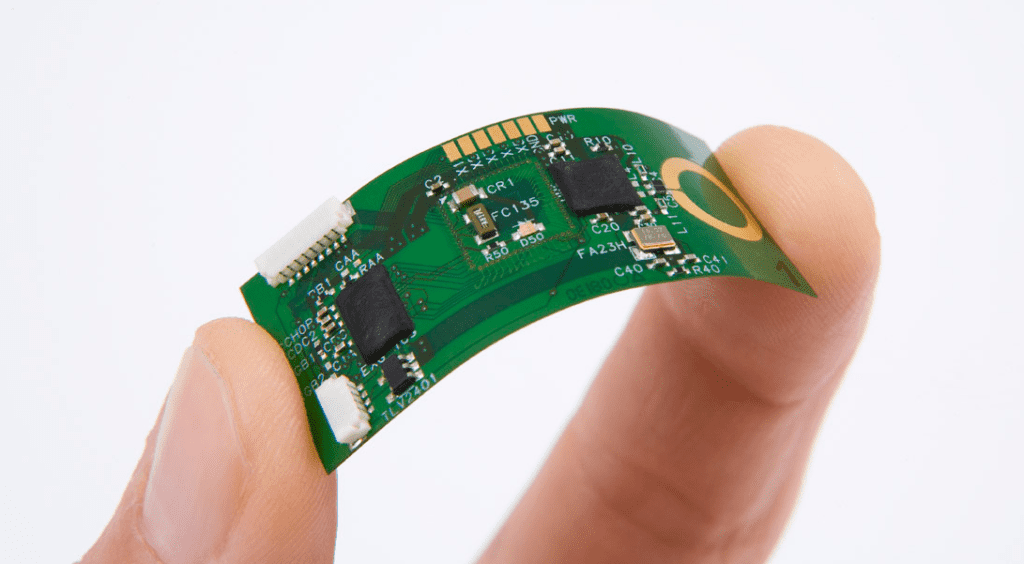

柔性PCB

2. 优先考虑柔性电路板的可靠性

在静态应用中，柔性 PCB 的可靠性至关重要，因为它们必须在产品的使用寿命内保持性能，而不会重复弯曲作为变量。为了提高柔性电路板的可靠性，请关注以下几个方面：

跟踪设计：在弯曲区域使用更宽的走线（标准设计至少为 0.15-0.2 毫米），以降低开裂风险。避免将过孔或焊盘放置在弯曲区域，因为它们会产生薄弱点。
铜重量：选择较轻的铜重量，例如每平方英尺 0.5 盎司或 1 盎司，以提高柔韧性并减少弯曲过程中的应力。较重的铜（例如 2 盎司）更容易疲劳。
粘合层：尽可能选择无粘合剂材料，因为粘合剂会在热或湿度等环境压力下随着时间的推移而降解。

通过关注这些设计元素，您可以确保您的柔性 PCB 能够承受初始安装并长期可靠运行。

静态应用的柔性 PCB 材料选择

材料选择是设计可靠的柔性安装 PCB 的关键因素。这些材料必须平衡柔韧性、耐用性和电气性能，同时满足静态应用的需求。以下是选择材料时要考虑的事项：

1. 基材材料

柔性 PCB 最常见的基材是聚酰亚胺（PI），以其优异的热稳定性和柔韧性而闻名。对于静态应用，厚度为 25-50 微米的标准聚酰亚胺薄膜通常是理想的选择，因为它们为一次性弯曲提供了足够的柔韧性，同时保持结构完整性。

聚酰亚胺的好处：可承受高达 260°C 的温度，抗化学降解，并具有良好的介电性能（1 MHz 时介电常数约为 3.5）。
选择：对于成本敏感的项目，可以使用聚酯（PET）薄膜，尽管它们的热阻较低（高达 150°C）且耐用性较差。

2.铜箔类型

柔性 PCB 中使用的铜箔类型会影响灵活性和可靠性。轧制退火（RA）铜是柔性 PCB 的首选，因为它与电沉积（ED）铜相比具有卓越的柔韧性。

RA铜：具有更好的延展性，可以承受弯曲而不会开裂。它非常适合电路板成型一次的静态柔性设计。
厚度：使用更薄的铜层（例如 9-18 微米）来增强灵活性，同时确保足够的载流能力（有关特定载流量需求，请咨询设计计算器）。

3. 覆盖层和保护层

覆盖层是应用于铜走线上的保护层，对于静态柔性 PCB 的绝缘和环境保护至关重要。聚酰亚胺覆盖层是标准配置，厚度范围为 25-50 微米，提供保护和灵活性的平衡。

应用提示：确保覆盖层延伸到弯曲区域之外，以保护走线免受环境暴露或机械损坏。
加劲肋：在非弯曲区域添加加强筋（由 FR4 或聚酰亚胺制成）以支撑连接器或组件，从而提高整体可靠性。

适用于静态应用的柔性 PCB 叠层设计

柔性 PCB 的叠层设计定义了其层结构，并显着影响性能、灵活性和可制造性。对于静态应用，目标是保持设计简单并针对单个弯曲进行优化。以下是针对静态应用进行柔性 PCB 叠层设计的方法：

1. 保持层数最少

对于静态柔性 PCB，单层或双层设计通常就足够了，因为这些电路板通常不需要复杂的布线。更少的层数减少了厚度，提高了灵活性，并降低了成本。

单层示例：基本叠层可能包括聚酰亚胺底座（25 微米）、RA 铜（18 微米）和聚酰亚胺覆盖层（25 微米），总厚度约为 0.07-0.08 毫米。
双层考虑：如果需要额外的布线，可以使用双层叠层，但要确保平衡结构，以避免弯曲过程中的应力不均匀。

2. 平衡应力分布的叠加

不平衡的叠层会导致弯曲区域出现翘曲或不均匀的应力。对于静态柔性设计，应确保材料厚度和铜层位置的对称性。

平衡设计提示：将铜层放置在距中性轴（电路板中心线）等距的位置，以尽量减少弯曲过程中的应变。例如，在双层板中，确保两面的铜重量相等。
中性轴焦点：理想情况下，中性轴应穿过叠层的中心，以减少弯曲过程中铜迹线的张力和压缩。

3. 在非弯曲区域加入加强筋

加强筋通常添加到静态柔性 PCB 中，以在容纳连接器或组件的区域提供机械支撑。使用 FR4（0.2-0.5 毫米厚）或更厚的聚酰亚胺等材料来加固这些区域，而不会影响弯曲区域。

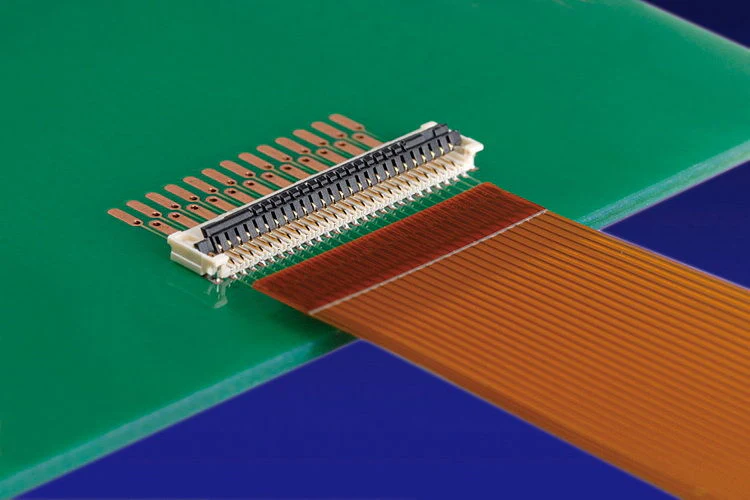

FLEX-PCB-嵌入式加强筋

弯曲安装 PCB 成功指南

遵循弯曲安装 PCB 指南可确保您的柔性 PCB 可以安装而不会损坏，并在静态状态下可靠运行。以下是指导您的设计和组装过程的实用技巧：

1. 设计时考虑到组装

与您的组装团队密切合作，了解 PCB 的安装方式。考虑以下几点：

工装孔：在弯曲区域外添加工具孔或对齐标记，以帮助精确安装。
弯曲角度：对于静态应用，将弯曲角度限制在 90 度或更小，以减少电路板上的应力。更尖锐的弯曲会增加痕迹损坏的风险。

2. 生产前测试原型

在批量生产之前，创建原型来测试弯曲过程。模拟安装环境，确保电路板可以无问题地处理所需的形状。例如，如果设计需要 2 毫米的弯曲半径，则对原型进行物理弯曲，以确认走线保持完整且不会发生分层。

3. 文档安装说明

为组装团队提供有关如何处理和安装柔性 PCB 的明确说明。指定最小折弯半径、可接受的折弯角度以及避免应力的任何区域。这减少了安装过程中出错的可能性。

静态柔性PCB设计中的常见挑战和解决方案

即使经过仔细规划，静态柔性 PCB 设计也会带来挑战。以下是一些常见问题以及如何解决这些问题：

挑战：弯曲
过程中的走线开裂解决方案：将弯曲区域的走线宽度增加到至少 0.2 mm，并使用 RA 铜以获得更好的延展性。避免在追踪布线中出现尖角，而是选择平滑的弯曲路径。
挑战：材料随时间
疲劳解决方案：选择具有久经考验的耐用性的优质聚酰亚胺材料，并确保覆盖层保护所有暴露的痕迹免受环境因素的影响。
挑战：安装过程中错位解决方案
：结合工具孔或基准点等对准功能，以指导组装过程中的精确弯曲和放置。

在捷配PCB，我们专注于为针对静态应用量身定制的柔性 PCB 提供高质量的制造和支持。我们先进的生产能力可确保为您的弯曲安装项目提供精确的材料选择、准确的叠层设计和可靠的性能。我们专注于质量和客户满意度，随时帮助您高效、精确地将设计变为现实。

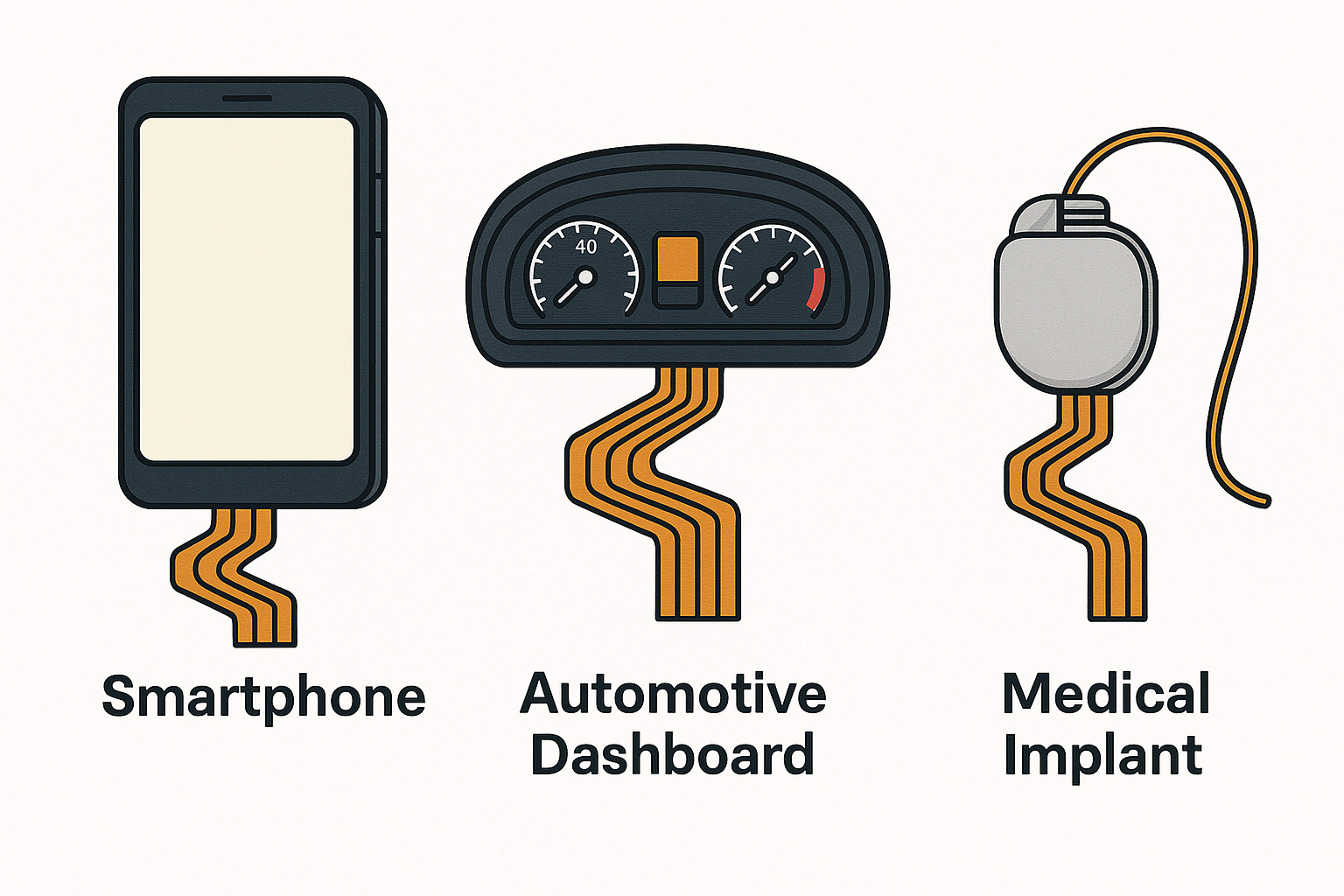

灵活的PCB应用
