手机中的HDI PCB：小型化和性能秘密

在快节奏的手机技术世界中，每个组件都必须更小、更快、更高效。高密度互连 （HDI） PCB 在实现这一目标方面发挥着至关重要的作用。但 HDI PCB 到底是什么，它们如何为手机的小型化和性能做出贡献呢？简而言之，HDI PCB 使用微孔技术和高密度互连等先进技术，将更多功能打包到更小的空间中，同时保持卓越的信号完整性和速度。

什么是 HDI PCB，为什么它们在手机中很重要？

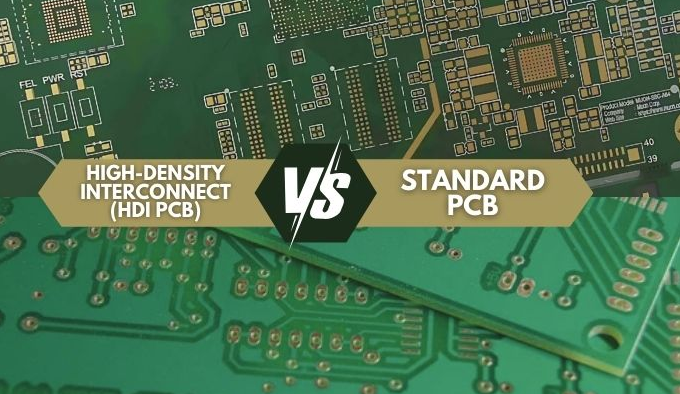

高密度互连 （HDI） PCB 是专用电路板，旨在将更多组件和连接安装到更小的区域中。与依赖较大通孔过孔的传统 PCB 不同，HDI 板使用微孔（直径通常小于 0.15 毫米的小孔）来创建层之间的连接。这允许更密集的布线和减小电路板尺寸，这对于移动电话等紧凑型设备至关重要。

在手机中，空间非常宝贵。将强大的处理器、高分辨率摄像头和持久耐用的电池安装到时尚的设计中时，每一毫米都很重要。HDI PCB 通过在更小的占地面积内支持复杂的电路来实现这一点。除了尺寸之外，它们还通过减少信号损失和提高电力效率来提高性能，确保您的手机即使在游戏或流媒体等要求苛刻的任务中也能平稳运行。

HDI PCB 在手机中的主要优势

HDI PCB 具有多种优点，使其在手机制造中不可或缺。让我们详细探讨一下 HDI PCB 的这些优势：

1. 小型化，设计更时尚

HDI PCB 的突出优势之一是能够减小电路板的整体尺寸。通过使用微孔和更细的走线宽度（通常小至 0.075 mm），设计人员可以在紧凑的空间中堆叠更多层和组件。这直接转化为在不牺牲功能的情况下更薄更轻的手机。例如，由于 HDI 技术，现代旗舰手机通常将 8 到 12 层电路安装到厚度小于 1 毫米的电路板中。

2. 提高信号完整性和速度

在手机中，快速可靠的信号传输至关重要。HDI PCB 通过缩短组件之间的距离和减少互连长度来最大限度地减少信号干扰。这导致更低的阻抗（高速信号通常在 50 到 100 欧姆的范围内）和更快的数据传输速率，这对于 5G 连接和高性能应用程序至关重要。

3. 更高的成分密度

借助 HDI PCB，制造商可以在电路板的两侧放置更多组件。这种高密度互连功能支持在单个设备中集成多个摄像头、人工智能处理器和增强型传感器等高级功能。手机 PCB 在比信用卡还小的空间内容纳 1,000 多个组件的情况并不少见。

4. 增强可靠性

在 HDI PCB 中使用微孔和先进材料可降低机械故障的风险。这些主板旨在承受手机承受的持续振动和温度变化，即使在恶劣的条件下也能确保长期耐用性。

微孔技术：HDI PCB 的支柱

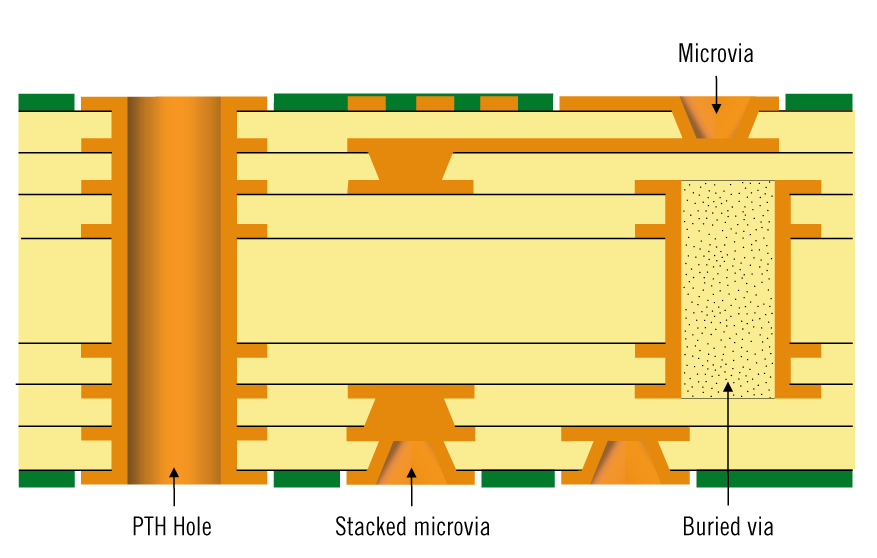

HDI PCB 设计的核心是微孔技术。微孔是连接电路板不同层的激光钻孔。与直径可达 0.8 毫米的传统过孔不同，微孔通常为 0.1 至 0.15 毫米，可实现更密集的布局。这就是为什么微孔技术改变了手机的游戏规则：

• 空间效率：微孔占用的表面积更小，为额外的组件或更小的电路板设计腾出空间。

• 层堆叠：它们能够创建具有复杂 HDI 叠层的多层板，在高端移动设备中通常超过 10 层。

• 更好的电气性能：较短的微孔可减少信号延迟和寄生电容，从而提高整体性能。例如，与传统过孔相比，信号传播延迟最多可减少30%。

Microvia技术还支持盲孔和埋孔，这些过孔不会穿过整个电路板。这进一步优化了空间并增强了设计灵活性，从而可以创建高度紧凑但功能强大的手机电路。

了解手机 PCB 层和 HDI 叠层

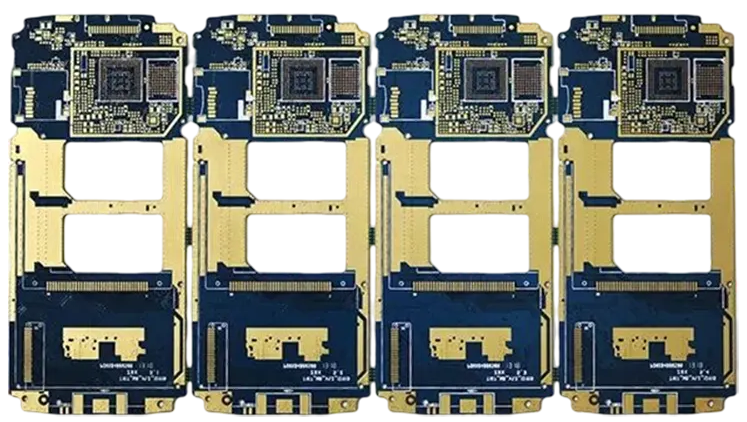

手机PCB层是指电路板内导电层的数量，每个导电层由绝缘材料隔开。传统 PCB 可能有 2 到 4 层，但手机中的 HDI PCB 通常有 8 到 14 层或更多。这些层的排列（称为 HDI 叠层）对于平衡尺寸、性能和可制造性至关重要。

为什么多层很重要

HDI PCB 中的每一层都有特定的用途，例如配电、接地或信号路由。通过增加层数，设计人员可以将高速信号与电源线分离，从而减少干扰和噪声。例如，典型的手机 PCB 可能将一层专用于 5G 天线信号，而使用另一层进行接地以保持信号完整性。

HDI 叠层设计以提高性能

HDI 叠层设计决定了如何使用微孔排列和连接层。精心设计的叠层可以最大限度地减少信号串扰并确保高效散热——这是手机的一个关键问题，处理器等组件在大量使用时可能会达到 40-50°C 的温度。手机中常见的叠层配置包括 1+N+1 或 2+N+2，其中“N”代表核心层，数字表示每侧有额外的堆叠层。

HDI PCB 如何推动手机的小型化

小型化是现代手机设计的基石，而HDI PCB是关键的推动因素。通过利用高密度互连和微孔技术，这些电路板使制造商能够缩小设备尺寸，同时包含更多功能。就是这样：

• 减小电路板尺寸：与传统设计相比，HDI PCB 可以将电路板尺寸减少多达 60%，正如行业见解中所指出的。这允许更纤薄的手机配置文件，通常厚度低于 8 毫米。

• 支持较小的组件：HDI PCB 具有更细的走线和更小的过孔，可容纳微小的表面贴装元件，例如 0201 尺寸的电阻器和电容器，尺寸仅为 0.6 mm x 0.3 mm。

• 高级功能的集成：HDI PCB 的紧凑特性为更大的电池或无线充电线圈等附加模块提供了空间，而无需增加手机的尺寸。

结果？手机不仅体积更小、更轻，而且功能更强大，满足了消费者对便携性和性能的需求。

性能秘密：HDI PCB 如何增强手机功能

除了小型化之外，HDI PCB 还实现了性能改进，从而提升了用户体验。让我们来分析一下他们是如何实现这一目标的：

1. 支持高速连接

随着 5G 和 Wi-Fi 6 的兴起，手机需要处理超过 1 Gbps 的数据速率。HDI PCB 旨在通过优化的走线布局和受控阻抗（射频信号通常保持在 50 欧姆）来最大限度地减少信号损失，从而支持这些速度。

2. 高效的电源管理

手机依靠高效的配电来最大限度地延长电池寿命。HDI PCB 在其叠层中使用专用的电源层和接地层来减少压降并确保稳定的电力传输，即使在电流消耗可能飙升至 2-3 安培的峰值使用期间也是如此。

3. 热管理

高性能组件会产生热量，HDI PCB 通过战略层设计和热通孔的使用来帮助管理这一点。这些过孔将热量从关键部件传导出去，防止过热并在长时间使用期间保持性能。

HDI PCB在手机之外的应用

虽然本博客重点关注手机，但值得注意的是，HDI PCB 的优势延伸到了其他行业。它们广泛应用于可穿戴设备、医疗设备和汽车电子，其中紧凑性和可靠性同样重要。高密度互连和微孔技术的相同原理也适用，展示了 HDI 设计的多功能性。

HDI PCB 设计和制造中的挑战

尽管 HDI PCB 具有优势，但它也面临着独特的挑战。由于微孔和细迹线所需的精度，制造过程更加复杂。例如，微孔的激光钻孔需要高精度以避免缺陷，而高频层压板等材料的成本可能很高。此外，设计有效的HDI叠层需要仔细规划，以平衡电气性能与热和机械限制。

然而，制造技术的进步继续应对这些挑战，使 HDI PCB 更容易用于包括手机在内的广泛应用。

HDI PCB 在手机中的未来

HDI PCB 是我们日常使用的时尚、功能强大的手机背后的无名英雄。通过微孔技术和高密度互连等创新，它们可以在不影响性能的情况下实现小型化。随着移动技术随着可折叠显示器和 6G 连接等趋势的发展，HDI PCB 的作用只会越来越大，从而突破紧凑型电子产品的可能性界限。

了解手机 PCB 层和 HDI 叠层设计的复杂性可以揭示每个设备都经过了多少心思。无论是实现更快的数据速度、延长电池寿命，还是将更多功能安装到更小的框架中，HDI PCB 都处于手机创新的前沿。
