四层板层叠结构：从功能分配到场景适配的全攻略

四层板的层叠结构不是 “随便分配四层”，而是要遵循两个核心原则，这是保证性能的基础：

PCB 中的高速信号（如≥50MHz）需要 “参考层”（接地层或电源层）提供回流路径，减少信号辐射和串扰。核心要求是：

• 每一层信号层，必须紧邻至少一层参考层（间距≤0.2mm）；

• 避免信号层 “悬空”（无参考层），否则信号会像 “没根的风筝”，干扰辐射量增加 50% 以上。

比如 Top 层是信号层，其正下方必须是接地层或电源层，不能是另一层信号层 —— 若 Top 和 Bottom 层都是信号层，中间两层也都是信号层，会导致四层全是 “悬空信号”，干扰严重到无法使用。

电源层和接地层紧密相邻（间距 0.1-0.3mm），能形成 “电容效应”，降低电源阻抗：

• 电源层与接地层之间的寄生电容，可作为 “分布式电容”，为芯片提供瞬时大电流（如 CPU 突发运算时的电流需求），减少电源压降；

• 间距越小，寄生电容越大（电容值 C=εS/d，d 为间距），0.2mm 间距的寄生电容比 0.5mm 大 2.5 倍，电源稳定性更好。

某手机主板用 0.2mm 间距的电源 - 接地层，电源压降仅 0.1V；换成 0.5mm 间距后，压降升至 0.3V，导致芯片频繁重启。

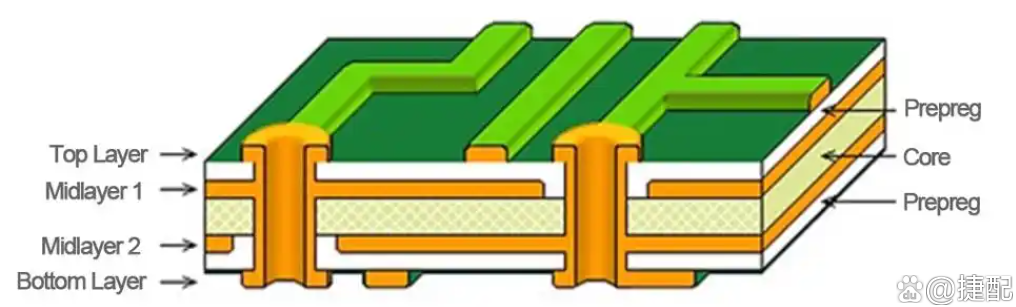

四层板的层叠方案主要有 3 种，每种方案的功能分配和适用场景完全不同，需根据信号类型、电源需求选择。

这是最常用的 “经典方案”，适合高速信号较多的场景（如通讯设备、消费电子），功能分配清晰：

• Top 层（信号层 1）：走高速信号（如 USB3.0、以太网）、控制信号，下方紧邻接地层，信号回流路径短，串扰小；

• GND 层（接地层）：全板覆盖接地铜皮，作为 Top 层信号的参考层，同时吸收整个 PCB 的干扰辐射；

• Power 层（电源层）：按需求分割为不同电源网络（如 3.3V、5V），为芯片提供稳定供电，上方紧邻接地层，形成寄生电容；

• Bottom 层（信号层 2）：走低速信号（如 GPIO、反馈信号）、被动元件连线，下方无参考层（但上方有 Power 层，可作为部分信号的参考）。

优势：Top 层高速信号有独立接地参考，串扰控制效果好（串扰≤10dB）；电源 - 接地层紧邻，电源阻抗低（≤0.1Ω）。

案例：某路由器 PCB 用此方案，2.4GHz 无线信号的辐射干扰比双面板低 40%，传输速率稳定在 300Mbps。

注意点：Bottom 层信号尽量短（≤50mm），避免因无底层参考导致干扰；Power 层分割时，隔离带宽度≥0.2mm，防止不同电源网络短路。

适合电源电流较大的场景（如工业电源板、电机驱动板），能优化电源路径：

• Top 层（信号层 1）：走控制信号、采样信号，下方紧邻电源层（对低速信号影响小）；

• Power 层（电源层）：满敷大电流电源（如 12V、24V），铜厚≥0.07mm（2oz），减少电流损耗；

• GND 层（接地层）：全板接地，作为 Power 层的参考层，同时为 Bottom 层信号提供参考；

• Bottom 层（信号层 2）：走功率元件连线（如 MOS 管、整流桥）、反馈信号，上方紧邻接地层，信号回流稳定。

优势：Power 层铜厚可加厚，能承载大电流（5-10A）；Bottom 层功率信号有接地参考，电流传输稳定。

案例：某工业电源 PCB 用此方案，24V/5A 电源传输时，电源压降仅 0.2V，远低于双面板的 0.5V。

注意点：Top 层信号避免走在 Power 层分割区域上方，防止参考层不连续导致信号反射；Power 层与 GND 层间距≥0.2mm，避免击穿。

又称 “双接地夹芯方案”，适合强干扰环境（如军工设备、医疗仪器），或对 EMC 要求极高的场景：

• GND 层 1（顶层接地）：覆盖 PCB 顶层，隔绝外部干扰（如电磁辐射、静电）；

• Signal1 层（信号层 1）：走敏感信号（如传感器信号、模拟信号），上下均有接地层，干扰屏蔽效果好；

• Signal2 层（信号层 2）：走数字信号、控制信号，上下均有接地层，避免数字干扰模拟；

• GND 层 2（底层接地）：覆盖 PCB 底层，进一步隔绝外部干扰，同时作为 Signal2 层的参考层。

优势：两层信号被接地层 “夹在中间”，EMC 性能极佳（辐射干扰≤50dBμV/m）；敏感信号无串扰（串扰≤5dB）。

案例：某医疗监护仪 PCB 用此方案，心电信号的噪声干扰从双面板的 100μV 降至 20μV，检测精度提升 80%。

注意点：两层信号层的间距≥0.3mm，避免层间串扰；接地层需完全覆盖信号层，不能有 “断点”（如大面积镂空），否则屏蔽失效。

选对方案后，还需关注以下细节，避免 “方案对但性能差”：

四层板常见总厚度为 1.6mm，各层厚度分配需平衡信号与电源需求：

• 铜厚：信号层铜厚 0.035mm（1oz），电源层 / 接地层铜厚 0.07mm（2oz，大电流场景）；

• 基材厚度：参考层与信号层间距≤0.2mm（如 Top-GND 间距 0.2mm），电源 - 接地层间距 0.2mm，剩余厚度分配给其他层。

示例（1.6mm 总厚）：Top（0.035mm 铜）+ 基材 1（0.2mm）+ GND（0.07mm 铜）+ 基材 2（0.2mm）+ Power（0.07mm 铜）+ 基材 3（0.8mm）+ Bottom（0.035mm 铜）= 1.61mm（误差允许）。

若 Top 层有阻抗控制需求（如 50Ω 传输线），需通过调整线宽和层间距实现：

• 50Ω 微带线（Top 层）：FR-4 基材、0.2mm Top-GND 间距，线宽约 0.25mm；

• 50Ω 带状线（Signal1 层，方案 3）：上下均为接地层，间距 0.3mm，线宽约 0.3mm。

某 PCB 厂测试显示，按此参数设计的传输线，阻抗偏差可控制在 ±10% 以内，满足高速信号要求。

• 元件避让：接地层、电源层需避开过孔密集区域（如 BGA 底部），预留 0.5mm 以上的避让区，防止过孔与内层铜皮短路；

• 干扰隔离：模拟信号区域（如运放）的接地层需单独分割，与数字接地层用 “单点连接”（如通过一个过孔连通），避免数字干扰模拟。

• 电源层散热：功率芯片（如 DC-DC）的散热 pad，需通过多个过孔（如 8 个 0.3mm 过孔）与电源层连接，利用电源层铜皮散热；

• 接地层散热：LED 灯珠、功率电阻等发热元件，下方接地层需预留散热铜皮（面积≥元件面积的 2 倍），降低温度（如 LED 温度从 60℃降至 45℃）。

• 内层铜皮覆盖率：接地层、电源层的铜皮覆盖率需≥70%，低于 50% 会导致 PCB 翘曲（翘曲度＞0.5mm）；

• 过孔设计：内层连接的过孔（如 Top-GND 过孔）需用 “盲孔” 或 “埋孔”，避免贯穿整个 PCB（减少对其他层的影响），但成本比通孔高 15%，批量生产可优先用通孔。

• 需求：高速信号多（如 5G、WiFi6）、PCB 尺寸小（≤100mm×80mm）；

• 适配点：Top 层走 5G 信号（有接地参考，干扰小），Power 层分割为多组低压电源（3.3V、1.8V），满足芯片供电需求；

• 案例：某手机主板用此方案，5G 信号的下载速率达 1.2Gbps，比方案 2 快 20%。

• 需求：大电流（5-10A）、高电压（220V）、散热要求高；

• 适配点：Power 层用 2oz 铜厚承载大电流，接地层作为功率信号参考，Bottom 层走 MOS 管驱动信号；

• 案例：某 12V/5A 电源 PCB 用此方案，电源效率从 85% 提升至 90%，发热减少 15%。

• 需求：低噪声、高 EMC、敏感信号多（如心电信号、血氧信号）；

• 适配点：双接地层屏蔽外部干扰，Signal1 层走模拟信号，Signal2 层走数字信号，避免串扰；

• 案例：某监护仪用此方案，信号噪声从 50μV 降至 10μV，检测精度达医疗级标准。

1. 信号层无参考层：某工程师将 Top 和 Bottom 层都设为信号层，中间两层设为电源层，导致信号无参考，200MHz 信号串扰超 40dB，无法使用；正确做法是至少保证一层信号层有接地参考。

2. 电源 - 接地层间距过大：某电源 PCB 将电源 - 接地层间距设为 0.5mm，寄生电容过小，电源压降达 0.4V，换成 0.2mm 间距后压降降至 0.1V。

3. 内层铜皮镂空过多：某 PCB 的接地层为避让过孔，镂空面积达 40%，导致 Top 层信号参考层不连续，信号反射超 20%，填满镂空后反射降至 5% 以内。

4. 阻抗控制忽略层厚：某高速 PCB 按 0.2mm 层间距设计 50Ω 传输线，实际生产时层间距为 0.3mm，阻抗变为 60Ω，不得不重新调整线宽。

四层板的层叠结构，决定了信号完整性、电源稳定性和 EMC 性能的上限 —— 选对方案，后续布线、阻抗控制才能事半功倍；选错方案，再优秀的布线也无法弥补性能缺陷。

对工程师来说，层叠设计的核心不是 “追求复杂”，而是 “精准匹配需求”：高速信号多就选方案 1，大电流就选方案 2，强干扰就选方案 3，同时关注层厚、阻抗、散热等细节。毕竟，四层板的优势不是 “层数多”，而是 “每层都能发挥最大价值”，通过合理的层叠分配，实现性能与成本的最优平衡。
