自动驾驶汽车控制PCB设计中的信号完整性挑战

在快速发展的自动驾驶汽车世界中，确保组件之间的可靠通信至关重要。为自动驾驶汽车控制系统设计印刷电路板 （PCB） 的最大障碍之一是保持信号完整性。信号完整性是指电信号在 PCB 中传播时的质量，确保其保持清晰和不失真。在自动驾驶汽车等高速系统中，信号完整性差会导致数据错误、系统故障，甚至安全风险。本博客深入探讨了自动驾驶汽车控制 PCB 设计中的具体信号完整性挑战，重点关注高速 PCB 设计、信号完整性仿真、受控阻抗 PCB、汽车以太网 PCB 布局和差分信号 PCB 设计。我们将探索实用的解决方案和可行的见解，以帮助工程师应对这些挑战。

为什么信号完整性在自动驾驶汽车PCB中很重要

自动驾驶汽车依靠复杂的控制系统来实时处理来自传感器、摄像头和通信网络的数据。这些系统需要高速数据传输，通常超过每秒几吉比特 （Gbps）。信号传输中的单个故障或延迟可能会中断障碍物检测或制动等关键功能。信号完整性可确保数据信号在 PCB 上传输时保持准确和及时，避免噪声、串扰或信号丢失等问题。在这种高风险环境中，即使是轻微的信号失真也可能造成灾难性的后果，这使得信号完整性成为 PCB 设计人员的首要任务。

自动驾驶汽车PCB设计中的关键信号完整性挑战

由于自动驾驶汽车控制系统的高速、高密度和安全关键性，为自动驾驶汽车控制系统设计 PCB 带来了独特的挑战。下面，我们将详细介绍主要的信号完整性问题及其对性能的影响。

1. 高速 PCB 设计：管理快速数据速率

自动驾驶汽车处理来自激光雷达、雷达和摄像头的大量数据，需要高速 PCB 设计来支持通常高于 10 Gbps 的数据速率。在这样的速度下，信号衰减成为一个重大问题。阻抗失配引起的信号反射和走线长度过长导致的信号衰减等问题可能会使数据失真。例如，如果没有使用适当的材料和布局技术进行设计，在长度超过 10 英寸的 PCB 走线上以 5 Gbps 的速度传输的信号可能会出现明显的损耗。

为了解决这个问题，设计人员必须使用介电常数 （Dk） 低于 3.5 的低损耗介电材料，以最大限度地减少信号衰减。此外，保持走线长度尽可能短并避免布线中的急剧弯曲可以减少反射。高速 PCB 设计还需要精确的层叠层规划，以确保一致的信号路径和最小的干扰。

2. 信号完整性仿真：预测和预防问题

在制造 PCB 之前，信号完整性仿真对于识别设计中的潜在问题至关重要。在可靠性不容谈判的自动驾驶汽车系统中，仿真工具有助于预测串扰、抖动和信号反射等问题。例如，仿真可能会发现携带 5 Gbps 信号的两条相邻走线距离太近，导致串扰电平高于信号幅度的 5%，从而损坏数据。

使用先进的仿真软件，工程师可以对高速信号在各种条件下的行为进行建模，例如温度变化或制造公差。这些仿真允许在构建 PCB 之前调整走线间距、端接电阻器或过孔放置，从而节省时间和成本。在设计过程的早期结合信号完整性仿真是确保自动驾驶汽车控制系统稳健性能的主动步骤。

3. 受控阻抗PCB：确保信号一致性

受控阻抗 PCB 设计对于在高速应用中保持信号完整性至关重要。走线、连接器和组件之间的阻抗不匹配会导致信号反射，从而导致数据错误。在自动驾驶汽车 PCB 中，信号通常以高于 1 GHz 的频率运行，保持目标阻抗（单端信号通常为 50 欧姆，差分对通常为 100 欧姆）至关重要。

实现受控阻抗涉及精确计算走线宽度、间距和介电厚度。例如，如果使用较低的 Dk 材料来保持相同的阻抗，则在具有 4.5 Dk 的标准 FR-4 材料上，5 密耳的走线宽度可能会调整为 4 密耳。设计人员还必须考虑制造差异，因为即使走线宽度有 10% 的偏差也会改变阻抗，从而降低信号质量。与 PCB 制造合作伙伴合作以确保严格的公差是受控阻抗 PCB 设计成功的关键。

4. 汽车以太网PCB布局：支持高速通信

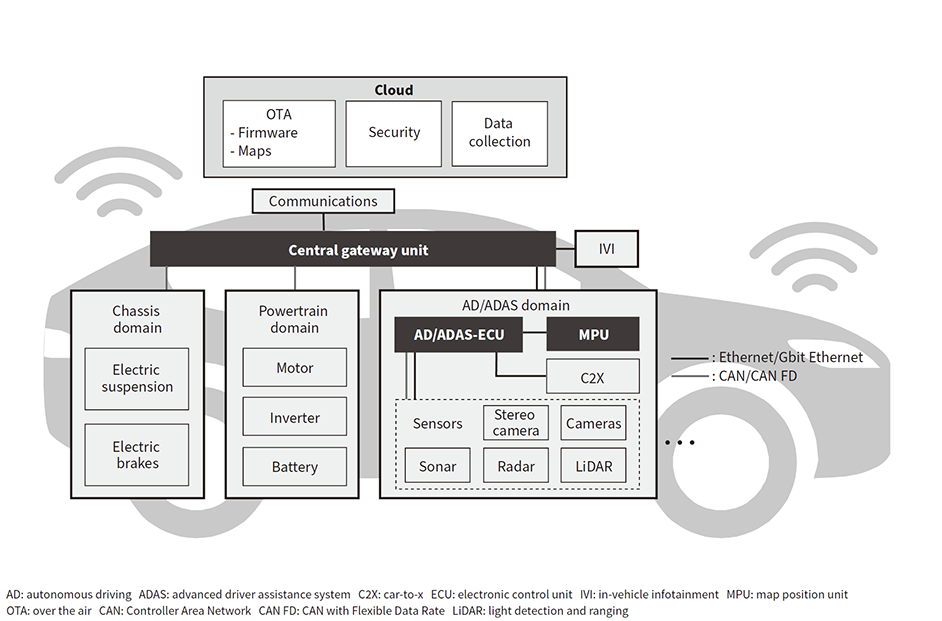

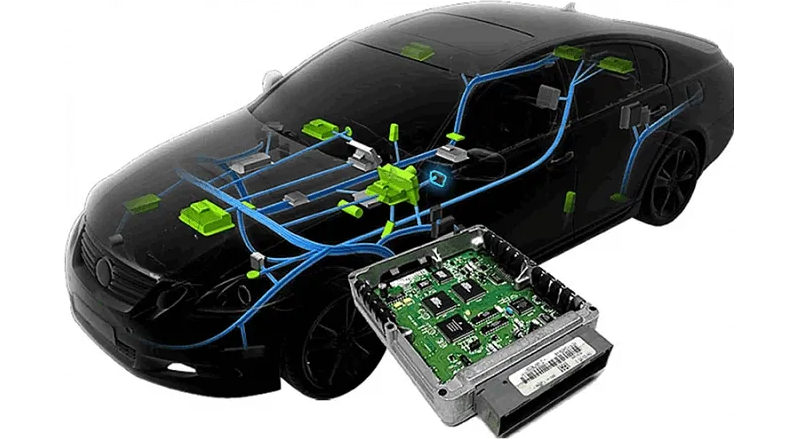

汽车以太网正在成为自动驾驶系统车载网络的支柱，为控制单元之间的通信提供高达 10 Gbps 的数据速率。然而，设计汽车以太网 PCB 布局会带来独特的信号完整性挑战。以太网信号的高速特性使其容易出现电磁干扰 （EMI） 和串扰，尤其是在车辆嘈杂的环境中。

为了缓解这些问题，设计人员应将以太网走线布线为具有紧密耦合的差分对，以最大限度地减少噪声拾取。将走线长度保持在 5 密耳以内，可确保信号同时到达接收器，从而避免时序误差。此外，将接地层放置在以太网走线下方并使用屏蔽技术可以降低 EMI。精心规划的汽车以太网 PCB 布局对于自动驾驶汽车系统中可靠的数据传输至关重要。

5. 差分信号PCB设计：降低高速系统中的噪声

差分信号PCB设计广泛应用于自动驾驶汽车控制系统，以最小的噪声传输高速数据。与单端信令不同，差分信号使用两条互补走线来传输信号，从而消除共模噪声并提高信号完整性。这在自动驾驶汽车中尤为重要，因为电机、电力系统和外部源的电噪声很常见。

为了实现有效的差分信号 PCB 设计，走线必须以相等的长度和一致的间距布线，以保持信号平衡。即使长度为10 mils的失配也会引入偏斜，从而在数据速率高于5 Gbps时导致时序误差。设计人员还应避免在噪声元件附近或分体接地层上布线差分对，因为这可能会中断信号路径。通过在差分信号 PCB 设计中优先考虑对称性和隔离性，工程师可以确保更清洁、更可靠的数据传输。

影响信号完整性的环境和安全挑战

除了 PCB 设计的技术方面之外，自动驾驶汽车系统还面临着环境和安全挑战，使信号完整性进一步复杂化。这些系统在恶劣的条件下运行，包括 -40°C 至 85°C 的极端温度、振动和湿度。这种情况会影响材料特性，例如 PCB 基板的介电常数，导致阻抗偏移和信号衰减。

此外，ISO 26262 等汽车功能安全标准对系统可靠性提出了严格的要求。PCB 中的信号完整性故障可能会违反这些标准，从而面临认证问题的风险，或者更糟糕的是，危及生命。设计人员必须选择适合汽车环境的材料和组件，并执行严格的测试，以验证最坏情况下的信号完整性。

自动驾驶汽车PCB信号完整性的实用解决方案

克服自动驾驶汽车控制 PCB 设计中的信号完整性挑战需要结合最佳实践和先进工具。以下是确保可靠性能的可行策略：

• 材料选择：选择具有稳定介电性能的低损耗材料，以最大限度地减少高频下的信号衰减。耗散因数 （Df） 低于 0.005 的材料是高速设计的理想选择。

• 跟踪路由：保持高速走线短而直，避免 90 度弯曲。使用 45 度角或弯曲迹线来减少反射。

• 接地层：在高速信号下实现坚固、不间断的接地层，以提供一致的返回路径并降低 EMI。

• 端接技术：使用适当的端接电阻器（例如，单端信号为 50 欧姆）来匹配阻抗并防止反射。

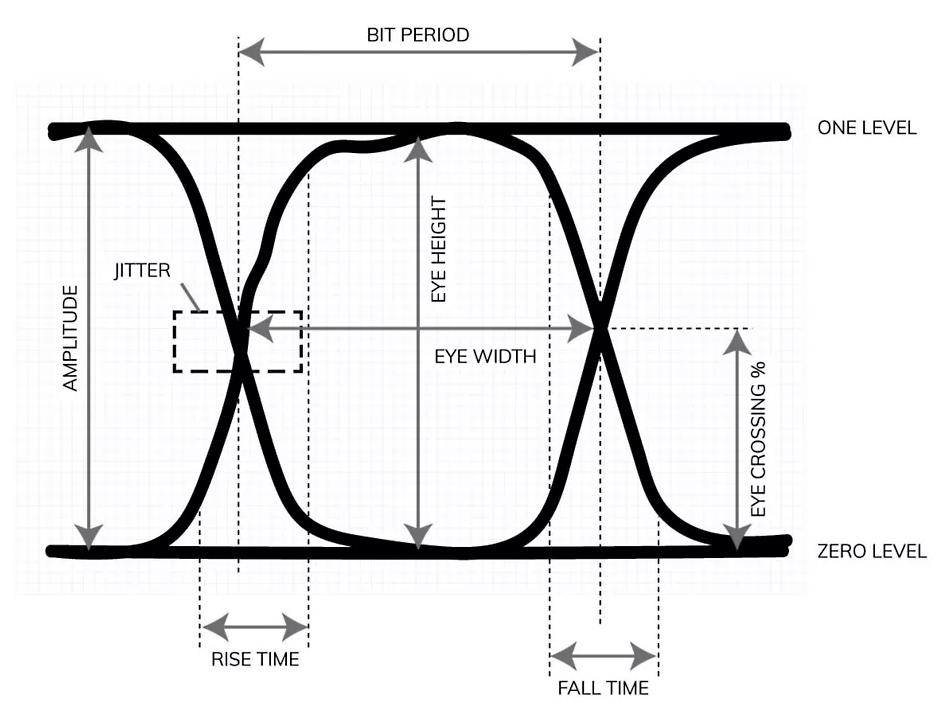

• 测试和验证：进行彻底的信号完整性测试，例如眼图分析，以测量抖动和信号质量。眼图开度在10 Gbps时至少为80%，表明信号完整性良好。

自动驾驶汽车PCB设计的未来趋势

随着自动驾驶汽车技术的进步，PCB 设计必须跟上不断提高的数据速率和复杂性的步伐。25 Gbps 汽车以太网和 PCIe 5.0 等新兴标准将进一步推动信号完整性要求。此外，用于实时决策的人工智能 （AI） 集成将需要更密集的 PCB 布局，从而增加串扰和干扰的风险。

为了保持领先地位，设计人员需要采用先进的仿真工具，探索创新材料，并在 PCB 布局过程中采用自动化。随时了解行业趋势并与经验丰富的制造合作伙伴合作可以帮助应对这些未来的挑战。

信号完整性是可靠的自动驾驶汽车控制 PCB 设计的基石。由于这些系统的高速、高风险性质，解决信号衰减、串扰和 EMI 等挑战对于安全和性能至关重要。通过专注于高速 PCB 设计、利用信号完整性仿真、实施受控阻抗 PCB 技术、优化汽车以太网 PCB 布局以及掌握差分信号 PCB 设计，工程师可以构建满足自动驾驶需求的强大系统。
