柔性PCB在现代起搏器设计中的作用优势和应用

在快速发展的医疗技术领域，柔性 PCB（印刷电路板）已成为游戏规则的改变者，尤其是在现代起搏器的设计中。如果您想知道起搏器的柔性 PCB 如何提高设备性能和患者治疗效果，答案在于它们能够适应紧凑的设计、承受弯曲应力并确保植入式设备的可靠性。本博客深入探讨了柔性 PCB 在起搏器设计中的关键作用，探讨了它们的优势、应用以及使其不可或缺的创新材料和技术。

什么是柔性 PCB，为什么它们对起搏器至关重要？

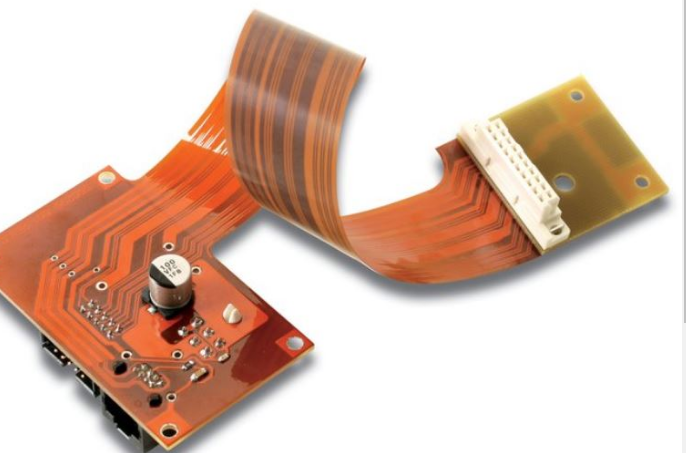

柔性 PCB 是由聚酰亚胺或聚酯等材料制成的薄而轻的电路板，使它们能够弯曲并适应各种形状而不会断裂。与传统的刚性 PCB 不同，这些电路可以适应心脏起搏器等医疗设备内部的狭窄、弯曲的空间，这些设备被植入胸部以调节心律。

在起搏器设计中，空间非常宝贵。典型的起搏器大约有一个小火柴盒那么大，尺寸约为 40 毫米 x 50 毫米 x 6 毫米，每个组件都必须适合这个有限的区域，同时保持完美的性能。用于起搏器的柔性 PCB 具有包裹其他组件或适合不规则形状所需的适应性，优化空间利用并确保设备对患者来说保持紧凑和舒适。

柔性PCB在起搏器设计中的优势

柔性 PCB 为现代起搏器设计带来了许多好处。下面，我们探讨了使其成为工程师和医疗器械制造商首选的主要优势。

1. 空间效率和小型化

起搏器设计中最大的挑战之一是最小化设备的尺寸以减少植入过程中的侵入性。柔性 PCB 可以折叠或卷起，允许工程师以三维配置堆叠组件。这种能力导致了无导线起搏器的发展，无导线起搏器小到胶囊（长约 1 厘米），可以通过导管直接植入心脏，无需传统的起搏导线。

根据行业案例研究，通过将柔性PCB用于起搏器，与刚性PCB布局相比，设计人员可以减少高达50%的器件占地面积。这种小型化直接提高了患者的舒适度并降低了手术风险。

2. 增强抗弯曲应力的耐用性

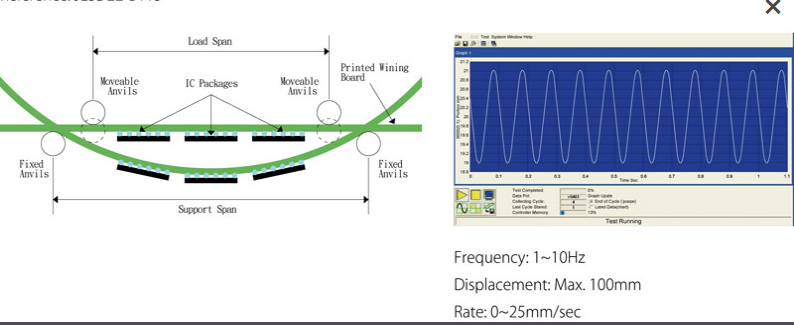

起搏器由于身体的自然运动（例如呼吸或体力活动）而不断运动。这会给内部组件带来显着的起搏器 PCB 弯曲应力。柔性 PCB 旨在承受反复弯曲和弯曲而不会破裂或失去功能。它们可以承受小至 1 毫米的弯曲半径，确保在人体等动态环境中的长期耐用性。

例如，柔性 PCB 即使在数千次弯曲循环后仍能保持信号完整性，研究表明电气性能的下降最小（例如，阻抗值稳定在 50 欧姆左右）。这种耐用性对于起搏器的使用寿命至关重要，起搏器通常需要可靠运行 10-15 年。

3. 提高植入物的可靠性

植入物中柔性电路的可靠性是其在起搏器中采用的基石。与刚性板相比，这些电路不易发生机械故障，因为它们吸收而不是抵抗应力。此外，柔性 PCB 减少了互连和焊点的数量，这是传统设计中常见的故障点。更少的连接意味着电气短路或开路的风险较低，从而提高了设备的整体可靠性。

在性能指标方面，起搏器中的柔性 PCB 可以实现高达 1 GHz 的信号传输速度，确保设备传感器和电极之间快速准确的通信。这种可靠性对于提供精确的电脉冲来调节心跳至关重要，通常定时精度在毫秒内。

4. 与先进的柔性刚性设计兼容

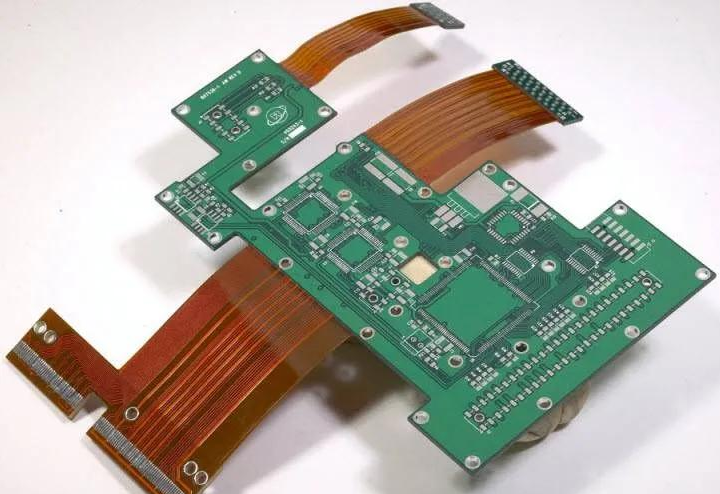

起搏器的柔性刚性 PCB 设计结合了柔性和刚性电路的优点。在这种混合方法中，刚性部分为安装电池或微处理器等较重的部件提供结构支撑，而柔性部分则允许弯曲和空间优化。这种设计在具有多种功能（例如心律监测和无线数据传输）的现代起搏器中特别有用。

与全刚性设计相比，柔性刚性 PCB 可以将设备的重量减轻多达 30%，从而使植入物不那么被患者注意到。它们还支持复杂的多层配置，从而在更小的区域内实现更高的电路密度。

柔性PCB在现代起搏器技术中的应用

除了其固有优势之外，柔性 PCB 还支持正在改变起搏器技术的特定应用。以下是它们产生重大影响的一些关键领域。

1. 无导线起搏器开发

传统起搏器依靠导线（电线）将设备连接到心脏，但随着时间的推移，这些导线可能会因磨损或感染风险而失效。无导线起搏器由柔性 PCB 支持，将所有组件集成到一个直接位于心脏内部的微型单元中。PCB 的柔韧性使其能够适应心脏的曲率，确保与心脏组织的稳定接触。

这种应用不仅降低了并发症的风险，还简化了植入过程，与传统方法相比，手术时间通常减少 40%。

2. 可穿戴和临时心脏监测

虽然起搏器是永久性植入物，但柔性 PCB 也用于与起搏器一起工作的临时心脏监测设备。这些可穿戴贴片配备柔性电路，可监测心脏活动并将数据无线传输给医疗保健提供者。它们的灵活性确保了长时间佩戴时的舒适度，而其纤薄的外形（通常厚度小于 0.5 毫米）使其隐蔽。

柔性 PCB 在植入物和外部监护仪中的双重应用凸显了它们在心脏护理中的多功能性。

3. 高级功能的集成

现代起搏器不仅仅是为了调节心脏起搏;它们通常包括 MRI 兼容性、远程监控和自适应速率响应等功能。柔性 PCB 通过提供必要的电路密度和布局灵活性来支持这些高级功能的集成。例如，它们可以容纳额外的传感器和天线进行无线通信，而无需增加设备的尺寸。

生物相容性柔性 PCB 材料的重要性

在起搏器中使用柔性 PCB 的最关键方面之一是确保材料可以安全植入。生物相容性柔性 PCB 材料经过专门选择，以防止体内不良反应，例如炎症或排斥反应。

常见材料包括聚酰亚胺，它具有出色的热稳定性（在制造过程中可承受高达 300°C 的温度）和耐化学性。基于聚酰亚胺的柔性 PCB 还具有低介电常数（约 3.4），确保在起搏器电极控制等高频应用中最小的信号损失。

此外，聚对二甲苯等涂层通常应用于柔性 PCB，以增强生物相容性并提供防潮层，保护电路免受体液的影响。这些涂层可以薄至 1 微米，保持 PCB 的柔韧性，同时增加关键的安全层。

工程师还必须考虑这些材料的长期稳定性。起搏器可能会在体内保留十多年，PCB 材料必须在保持电气性能的同时抵抗降解。严格的测试，包括在 85°C 温度和 85% 湿度下的加速老化研究，确保这些材料满足医疗植入物的严格要求。

起搏器柔性PCB设计的挑战和未来趋势

虽然柔性 PCB 具有许多优点，但仍存在需要解决的挑战。由于涉及专门的材料和工艺，柔性和柔性刚性 PCB 的制造成本可能高于传统刚性板。然而，生产技术的进步正在逐渐降低这些成本，使柔性 PCB 更容易在医疗设备中广泛使用。

展望未来，柔性 PCB 在起搏器设计中的未来充满希望。生物可吸收材料等创新正在探索用于临时起搏器的创新，这些材料在一定时间后会在体内无害地溶解。此外，纳米技术的集成可以带来更小、更高效的电路，进一步突破小型化的界限。

无线供电是另一个新兴趋势。柔性 PCB 可以支持用于无线充电的轻薄线圈，无需更换电池并无限期延长起搏器的使用寿命。

柔性 PCB 彻底改变了现代起搏器设计，在空间效率、耐用性和可靠性方面具有无与伦比的优势。从启用无导线起搏器到支持无线监控等高级功能，起搏器的柔性 PCB 是这些救生设备的核心。起搏器使用生物相容性柔性 PCB 材料和创新的柔性刚性 PCB 设计，即使在人体具有挑战性的条件下也能确保安全性和性能。
