PCB树脂塞孔：高频场景下的3种选型策略与应用误区

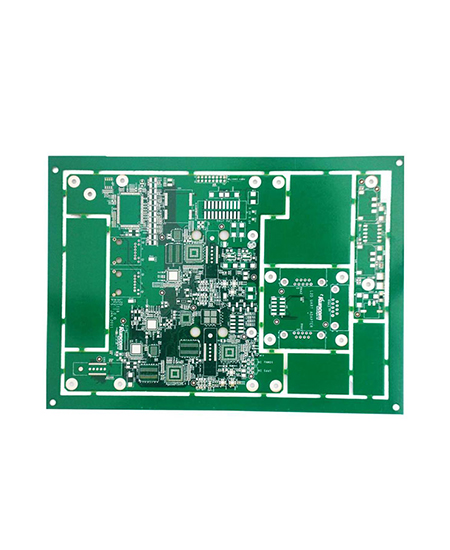

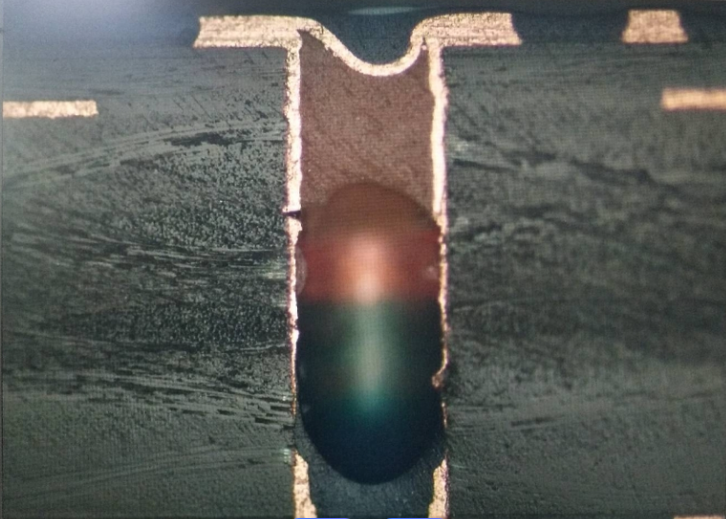

在高频 PCB 设计中，树脂塞孔工艺常被用于解决 “过孔裸露” 带来的问题 —— 通过在过孔内填充绝缘树脂，实现孔面平整、防氧化、防焊锡流入，尤其适合高密度高频 PCB（如 5G 基站主板、射频模块）。但很多工程师在选择树脂塞孔方案时，容易陷入 “只看成本不看性能” 的误区，导致成品出现树脂脱落、信号干扰等问题。今天就分享高频场景下树脂塞孔的 3 种选型策略，并拆解常见的应用误区，帮工程师精准匹配需求。

第一个选型策略是按 “高频信号特性” 选树脂类型。高频场景对树脂的介电性能要求极高 —— 树脂的介电常数（Dk）需与 PCB 基材接近（通常为 3.0-4.5），介质损耗角正切（Df）需≤0.005（1GHz 频率下），否则会引入额外的信号衰减和干扰。目前市面上的高频专用塞孔树脂主要分为两类：一是环氧改性树脂，Dk 约 3.8-4.2，Df 约 0.004-0.006，性价比高，适合中高频场景（1-5GHz），如路由器、机顶盒的高频 PCB；二是聚酰亚胺（PI）树脂，Dk 约 3.0-3.5，Df≤0.003，高频性能更优，适合超高频场景（5GHz 以上），如卫星通信、雷达设备的 PCB。举个例子：某 6GHz 射频 PCB，若选用普通环氧树脂（Df=0.01），信号传输 10cm 后的损耗会比高频专用树脂高 1.2dB，直接影响射频模块的接收灵敏度；而更换为 PI 树脂后，损耗可控制在 0.5dB 以内，满足设计要求。

第二个策略是按 “应用环境” 选填充工艺。树脂塞孔的填充工艺分为 “半塞孔” 和 “全塞孔”，需根据 PCB 的使用环境选择：半塞孔仅填充过孔深度的 70%-80%，孔口预留一定空间，适合需要后续焊接或贴装元器件的场景，如高频连接器附近的过孔 —— 若采用全塞孔，可能导致焊盘高度不均，影响焊接可靠性；全塞孔则是将过孔完全填满，且表面需磨平（与板面平齐），适合高密度布线、需要防潮湿或防灰尘的场景，如汽车高频雷达 PCB—— 全塞孔能避免水汽进入孔内导致短路，同时减少过孔对相邻线路的干扰。此外，在高温环境（如工业控制设备）中，需选择耐高温树脂（玻璃化转变温度 Tg≥180℃），并采用 “高温固化工艺”（固化温度 150-180℃），确保树脂在长期高温下不脱落、不变形。

第三个策略是按 “成本预算” 平衡性能与经济性。高频专用塞孔树脂的成本通常比普通树脂高 30%-50%，全塞孔工艺的成本也比半塞孔高 20% 左右。工程师在选型时，需在性能需求和成本之间找到平衡：若 PCB 的高频信号对介电性能要求不极致（如频率≤3GHz，损耗容忍值≤1dB），可选用环氧改性树脂 + 半塞孔工艺，在满足性能的同时控制成本；若为核心高频模块（如 5G 毫米波天线 PCB），则需优先选择 PI 树脂 + 全塞孔工艺，避免因成本妥协导致性能不达标。此外，还可通过优化过孔数量减少塞孔成本 —— 比如在 PCB 设计中，将非必要的高频过孔改为表层线路，减少树脂塞孔的用量。

除了选型策略，工程师还需避开两个常见应用误区：一是 “认为树脂塞孔后无需考虑阻抗匹配”—— 实际上，树脂的介电常数会影响过孔的阻抗，需在设计时将树脂的 Dk 值纳入阻抗计算，确保过孔阻抗与传输线匹配；二是 “忽视树脂与基材的结合力”—— 若树脂与基材的热膨胀系数（CTE）差异过大，在温度循环中容易出现开裂，因此需选择 CTE 与基材接近的树脂（如基材 CTE 为 15ppm/℃，树脂 CTE 需控制在 12-18ppm/℃）。总之，高频场景下的树脂塞孔选型，需综合考量信号特性、应用环境和成本，才能既满足性能要求，又避免资源浪费。
