智能家居创新的先进PCB原型制作方法

来源: 时间: 2025/08/25 14:19:00 阅读: 63

在快速发展的智能家居技术世界中,创建创新且可靠的设备始于有效的 PCB 原型设计。无论您是在设计智能恒温器、互联照明系统还是家庭安全传感器,正确的 PCB 原型设计技术都可以决定您的项目的成败。本博客探讨了快速 PCB 原型制作、PCB 铣削、PCB 3D 打印和在线 PCB 原型制作服务等先进方法,帮助您更快、更高效地将智能家居创意变为现实。



为什么 PCB 原型设计对于智能家居创新至关重要

智能家居设备依靠紧凑、高效且功能强大的印刷电路板 (PCB) 来无缝运行。这些设备通常集成传感器、微控制器和无线通信模块,需要精确的 PCB 设计来处理低功耗和高速信号。例如,智能门铃可能需要以超过 100 Mbps 的速度处理视频数据,同时保持信号完整性,阻抗值约为 50 欧姆,以获得最佳性能。

原型设计允许工程师在批量生产之前测试和完善这些设计,从而最大限度地减少代价高昂的错误。随着智能家居市场的快速增长,通过先进的原型设计方法将开发周期缩短数天或数周可以为您带来竞争优势。让我们探讨一些用于智能家居创新的最有效的 PCB 原型制作技术。

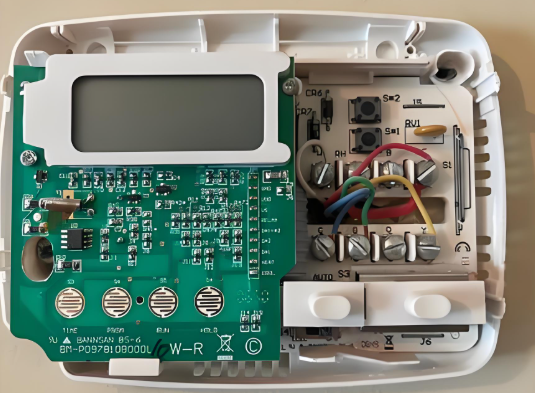

带有内部 PCB 的智能家居设备,用于原型设计创新。

智能家居项目的关键 PCB 原型制作技术

现代 PCB 原型制作方法已经发展到满足复杂智能家居系统的需求。下面,我们将分解最先进的技术,重点关注它们的优点、应用以及它们如何简化您的开发流程。

1. 快速 PCB 原型制作:加快开发速度

快速 PCB 原型制作对于需要快速迭代设计的智能家居创新者来说是一个游戏规则改变者。这种方法的重点是在短短 24 到 48 小时内生产功能原型,使工程师能够测试概念并进行调整,而不会有很长的延迟。例如,如果您正在设计具有 Wi-Fi 连接的智能灯开关,快速原型设计可让您尽早测试信号完整性和功耗,确保电路板支持 2.4 GHz 左右的频率而不受干扰。

该过程通常涉及自动化设计工具和快速制造服务,从而显着缩短周转时间。这对于市场趋势快速变化的智能家居设备特别有用,率先进入市场可以决定成功。通过利用快速 PCB 原型制作,您可以更快地验证您的设计并更接近生产准备就绪。

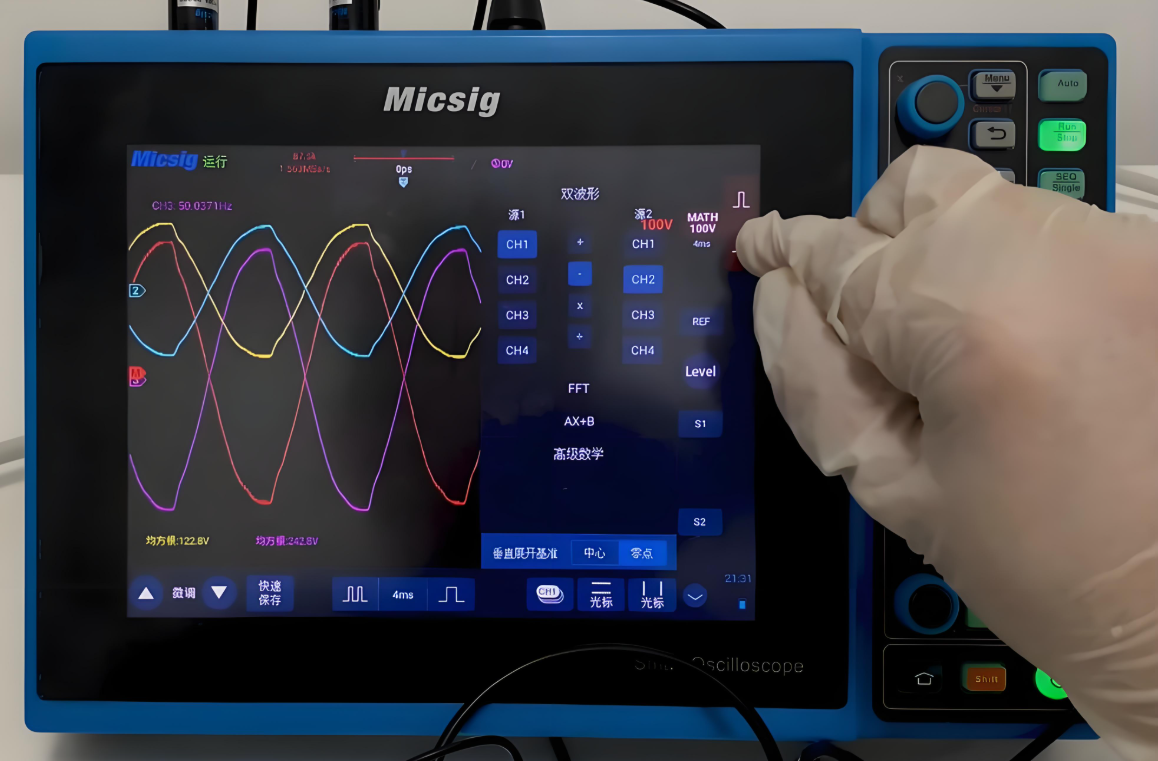

用于智能家居设备测试的快速 PCB 原型制作流程

2. PCB 铣削:定制设计的精度

PCB 铣削是一种减材制造技术,它使用 CNC 机器从空白板上雕刻出铜迹线。这种方法非常适合创建高精度的小批量原型,特别是对于需要自定义布局的智能家居设备。例如,用于湿度监测的智能传感器可能需要独特的电路板形状才能安装到紧凑的外壳中,而铣削提供了无需昂贵工具即可实现这一目标的灵活性。

PCB 铣削的一个主要优势是能够在内部生产原型,从而减少运输时间和成本。现代铣床可以实现小至 0.1 毫米的走线宽度,确保即使是具有密集元件放置的复杂智能家居电路也是可行的。此外,铣削避免了使用传统蚀刻工艺中的刺激性化学物质,使其成为更环保的原型制作选择。

然而,PCB 铣削最适合小批量运行或初始设计,因为与其他方法相比,对于大批量铣削来说,它的速度可能更慢且成本效益较低。尽管如此,对于从事定制智能家居解决方案的工程师来说,它仍然是原型设计武器库中的强大工具。

PCB 铣床为智能家居原型创建精确的走线。

3. 3D 打印 PCB:增材制造创新

PCB 的 3D 打印,也称为增材制造,是一种新兴技术,正在彻底改变原型的制造方式。与传统方法不同,3D 打印逐层构建电路板,通常将银墨水等导电材料与绝缘基板集成为痕迹。这种方法对于智能家居创新来说尤其令人兴奋,因为非常规的电路板形状或集成组件可以增强设备功能。

例如,想象一下一种用于家庭自动化控制的智能可穿戴设备,它缠绕在用户的手腕上。3D 打印允许您创建完全适合设备设计的柔性或弯曲 PCB,这是传统刚性板无法实现的。一些先进的 3D 打印机甚至可以在打印过程中将电阻器或电容器等组件直接嵌入电路板中,从而减少组装时间。

虽然 3D 打印 PCB 技术仍在发展中,可能还无法与高频应用(如 5 GHz 以上的应用)的铣削或蚀刻板的精度相媲美,但它提供了无与伦比的设计自由度。它是智能家居空间中早期原型或概念验证设计的绝佳选择。

4. 在线PCB原型制作服务:便利性和可扩展性

对于喜欢外包制造的工程师来说,在线 PCB 原型制作服务提供了一种将设计变为现实的轻松方式。这些平台允许您上传设计文件,指定层数或材料类型等要求,并在几天内收到完成的原型。这种方法非常适合需要快速验证而无需投资内部设备的智能家居项目。

许多在线服务满足智能家居创新者的特定需求,为紧凑型设备提供高密度互连 (HDI) 板等选项,或具有低介电常数的材料,以便在高达 2.4 GHz 或更高的频率下获得更好的信号性能。此外,这些服务通常为小批量运行提供经济高效的解决方案,使其非常适合测试智能锁或恒温器设计的多次迭代。

在线原型设计的主要好处是可扩展性。一旦您的智能家居设备原型最终确定,相同的服务通常可以无缝过渡到全面生产,从而节省时间并确保一致性。这种简化的方法可以帮助您专注于设计和功能,而不是制造物流。

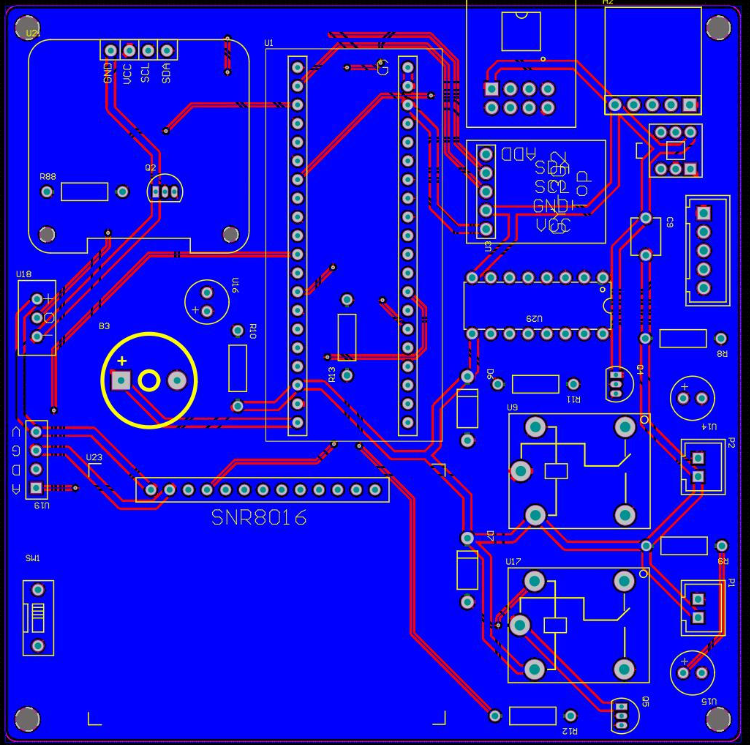

智能家居创新在线PCB原型服务

为您的智能家居项目选择正确的原型设计方法

选择最佳的 PCB 原型制作技术取决于您项目的具体需求、时间表和预算。以下是帮助您做出决定的快速细分:

  • 快速PCB原型制作:最适合紧迫的期限和标准设计的智能家居设备的迭代测试。

  • PCB铣削:非常适合优先考虑精度和内部控制的定制或小批量原型。

  • 3D打印PCB:非常适合创新智能家居产品中的实验设计或非传统电路板形状。

  • 在线PCB原型制作服务:适合寻求便利性、可扩展性和专业级结果的工程师,无需内部设备。

还要考虑智能家居设备的技术要求。例如,如果您的设计涉及 Zigbee 或蓝牙等高速通信协议,阻抗控制约为 50 欧姆,则快速原型设计或在线服务可能会提供最佳精度。另一方面,对于可穿戴智能家居控制器的独特外形尺寸,3D 打印可能是最佳选择。



智能家居创新的高级原型设计的好处

采用这些先进的 PCB 原型制作方法为智能家居开发提供了多种优势:

  • 更快的上市时间:快速原型制作和在线服务等技术缩短了开发周期,帮助您更快地推出产品。

  • 成本效益:通过原型及早识别设计缺陷,您可以避免在生产过程中进行昂贵的修改。

  • 创新赋能:3D 打印等方法可以实现突破传统智能家居设备界限的创意设计。

  • 提高可靠性:在真实条件下测试原型可确保您的智能家居产品符合性能和安全标准。

例如,智能电能监测器可能需要多次原型迭代,才能在待机模式下将电源效率优化到低于 1 mW。使用快速原型制作或在线服务,您可以快速测试各种布局和组件,确保最终产品既有效又可供市场使用。



智能家居设计中有效 PCB 原型制作的技巧

为了最大限度地发挥这些原型设计方法的价值,请记住以下提示:

  • 清晰的规格开始:在进行原型设计之前定义智能家居设备的要求,例如电源需求或信号频率,以避免浪费迭代。

  • 在真实条件下测试:在测试期间模拟设备的作环境。例如,在不同温度下测试智能恒温器 PCB 以确保可靠性。

  • 利用设计软件:在物理原型制作之前,使用先进的 PCB 设计工具来模拟性能并识别问题。

  • 文档迭代:保留每个原型版本的详细记录,以跟踪改进并为最终生产决策提供信息。

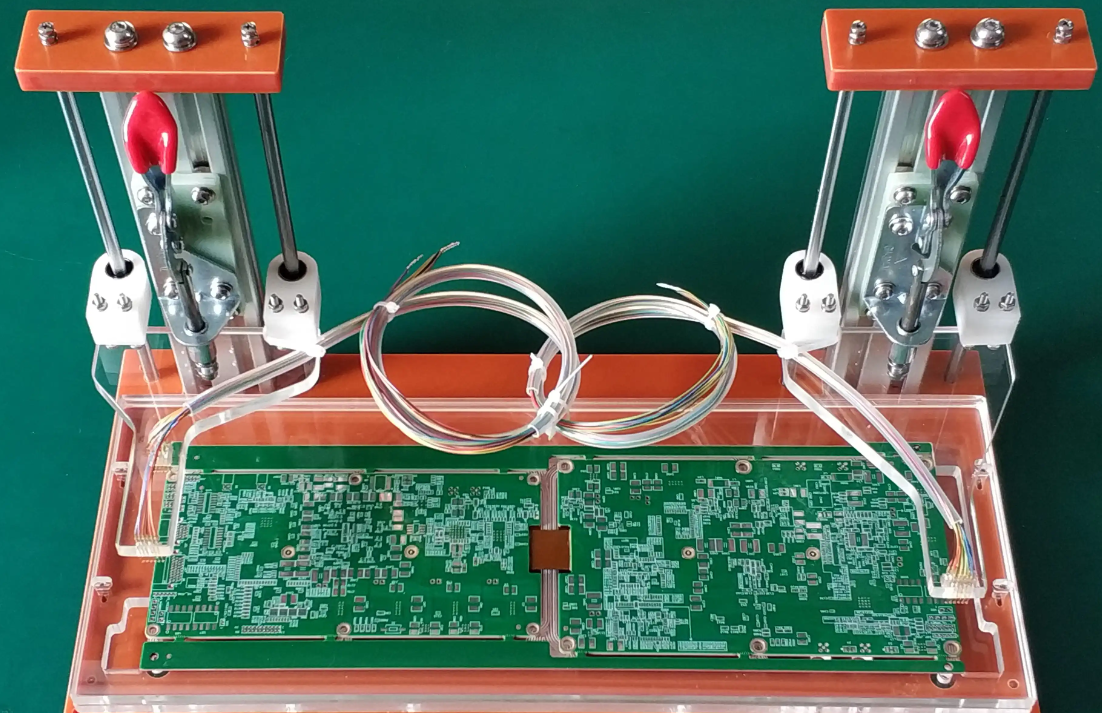

测试智能家居设备可靠性的 PCB 原型。

通过先进的 PCB 原型设计推动智能家居创新

智能家居行业因创新而蓬勃发展,先进的 PCB 原型制作方法是将新想法变为现实的核心。从加速开发的快速 PCB 原型制作到用于精确定制设计的 PCB 铣削、用于突破性外形的 3D 打印以及方便的在线 PCB 原型制作服务,这些技术使工程师能够创建可靠的尖端设备
