阻焊工艺针孔、脱落、气泡怎么解决?原因分析与实操方案

来源: 时间: 2025/08/29 14:56:00 阅读: 107

在 PCB 阻焊层生产中,针孔、脱落、气泡、显影不彻底等缺陷是高频问题,这些缺陷不仅影响 PCB 外观,更会导致绝缘失效、焊接短路,甚至引发设备故障。很多工程师面对这些问题时,往往因找不到根本原因而反复试错,浪费时间与成本。本文将针对 PCB 阻焊层的四大常见缺陷,深入分析产生原因,并提供可落地的实操解决方案,帮助工程师快速解决问题。

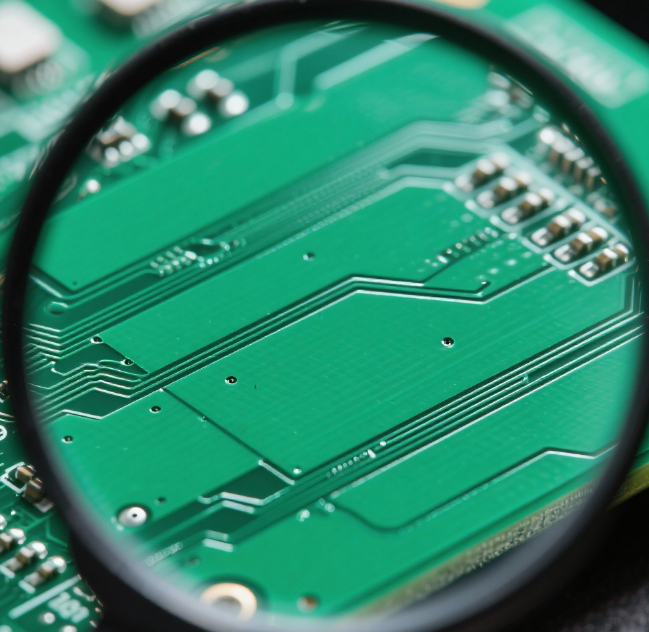

一、缺陷一:阻焊层针孔(小孔洞)—— 防护失效的 “隐形漏洞”

针孔是阻焊层表面或内部的微小孔洞(直径 0.05-0.5mm),会导致外部湿气、杂质进入,腐蚀线路,尤其在高压 PCB 中,针孔可能引发击穿漏电。

(一)产生原因(按工艺环节拆解)

  1. 原材料环节

  • 油墨中混入杂质(如灰尘、颗粒),或油墨本身含有气泡(搅拌时未充分脱泡);

  • 油墨固体含量过低(<65%),固化时溶剂挥发过快,形成孔洞。

  1. 涂覆环节

  • 丝网印刷时,网版存在破损或堵塞,导致局部油墨涂覆不连续;

  • 涂覆速度过快(>50mm/s),空气被卷入油墨,形成气泡,固化后变为针孔;

  • PCB 基材表面不平整(如存在划痕、凹陷),油墨无法完全覆盖,形成针孔。

  1. 预烘与固化环节

  • 预烘温度过高(>90℃)或时间过短(<20 分钟),油墨中溶剂快速挥发,形成气泡;

  • 固化升温速率过快(>10℃/ 分钟),内部溶剂来不及排出,形成内部针孔。

(二)实操解决方案

  1. 原材料管控

  • 油墨使用前需过滤(用 100-200 目滤网),去除杂质;搅拌时采用 “低速搅拌 + 真空脱泡”(真空度 - 0.09MPa,时间 15 分钟),消除油墨内气泡;

  • 选择固体含量≥65% 的油墨,避免溶剂过多导致针孔。

  1. 涂覆工艺优化

  • 定期检查网版(每周 1 次),发现破损及时更换,堵塞处用专用溶剂清洗;

  • 降低涂覆速度至 30-40mm/s,避免空气卷入;涂覆前用砂纸(800 目)打磨 PCB 基材表面,确保平整度 Ra≤0.5μm。

  1. 预烘与固化参数调整

  • 预烘温度控制在 70-80℃,时间延长至 25-30 分钟,让溶剂缓慢挥发;

  • 固化升温速率降至 5-8℃/ 分钟,分阶段升温(如 60℃→100℃→150℃),确保内部溶剂充分排出。

  1. 效果验证:优化后,每平方米 PCB 的针孔数量需≤3 个,且单个针孔直径≤0.1mm,通过 1000 小时湿热测试(85℃/85% RH)无漏电现象。



二、缺陷二:阻焊层脱落 —— 防护层的 “致命失效”

阻焊层脱落表现为局部或大面积从 PCB 基材剥离,失去防护作用,常见于弯曲、高温或潮湿环境下,尤其在柔性 FPC 中更为突出。

(一)产生原因

  1. 基材预处理不彻底

  • PCB 基材表面存在油污、氧化层(铜箔氧化)或灰尘,导致油墨与基材附着力不足;

  • 柔性 FPC 的 PI 基材未做表面活化处理(如等离子处理),油墨难以附着。

  1. 油墨与基材不匹配

  • 选用的阻焊油墨与基材类型不符(如用 FR-4 油墨涂覆 PI 基材),附着力天生不足;

  • 油墨过期(超过保质期 6 个月),树脂活性下降,无法与基材有效结合。

  1. 固化工艺不当

  • 固化温度过低(<140℃)或时间过短(<60 分钟),油墨未完全固化,交联度不足;

  • 固化后冷却过快(>10℃/ 分钟),阻焊层与基材热膨胀系数差异大,产生内应力,导致脱落。

(二)实操解决方案

  1. 强化基材预处理

  • 刚性 PCB:采用 “碱性除油(50℃,10 分钟)→酸洗(10% 硫酸,5 分钟)→微蚀(8% 过硫酸钠,30 秒)” 流程,去除油污与氧化层,基材表面粗糙度 Ra 控制在 0.1-0.2μm;

  • 柔性 FPC:增加等离子处理(功率 500W,时间 3 分钟),活化 PI 基材表面,提升附着力(从 0.8N/mm 提升至 1.5N/mm)。

  1. 选对油墨类型

  • 刚性 FR-4 PCB:选用 FR-4 专用液态感光油墨(附着力≥1.5N/mm);

  • 柔性 PI FPC:选用柔性专用油墨(弯曲 1mm 半径,1000 次无脱落);

  • 检查油墨保质期,过期油墨坚决禁用,开封后 1 个月内用完。

  1. 优化固化工艺

  • 刚性 PCB:固化温度 150-160℃,时间 80-90 分钟;

  • 柔性 FPC:固化温度 140-150℃,时间 60-70 分钟(避免高温导致 PI 基材变形);

  • 固化后采用 “阶梯冷却”(150℃→100℃→50℃→室温,每阶段 20 分钟),减少内应力。

  1. 效果验证:优化后,附着力测试(划格法)脱落面积≤5%,柔性 FPC 弯曲 1mm 半径 1000 次后无脱落,高温(120℃)放置 1000 小时后附着力下降≤20%。



三、缺陷三:阻焊层气泡(未固化的 “空气陷阱”)

气泡是阻焊层与基材之间或阻焊层内部的空气层(直径 0.1-1mm),会导致阻焊层平整度下降,且气泡破裂后易形成针孔,影响绝缘性能。

(一)产生原因

  1. 涂覆 / 贴合环节混入空气

  • 液态油墨涂覆时,丝网印刷速度过快(>50mm/s),空气被油墨包裹;

  • 干膜热压贴合时,压力不足(<0.3MPa)或速度过快(>1m/min),空气未排出,形成气泡。

  1. 预烘不充分

  • 液态油墨预烘时间过短(<20 分钟)或温度过低(<70℃),溶剂未充分挥发,固化时溶剂汽化形成气泡;

  • 干膜贴合前未预热,基材表面温度过低(<25℃),干膜与基材间存在温差,空气冷凝形成气泡。

  1. 基材吸潮

  • PCB 基材存储环境潮湿(湿度>60%),吸收水分,涂覆油墨后,高温预烘时水分汽化,形成气泡。

(二)实操解决方案

  1. 涂覆 / 贴合环节排气优化

  • 液态油墨:降低印刷速度至 30-40mm/s,刮刀压力调整至 2.0-2.5kg/cm2,确保油墨充分覆盖基材,挤出空气;

  • 干膜贴合:提升压力至 0.4-0.5MPa,降低速度至 0.5-0.8m/min,贴合前用热风枪(50℃)预热基材表面,减少温差。

  1. 充分预烘与基材干燥

  • 液态油墨:预烘温度 75-85℃,时间 30-40 分钟,确保溶剂挥发率≥95%(通过称重法检测:预烘后质量损失≤油墨总质量的 5%);

  • 基材干燥:潮湿基材需放入烘箱(100-120℃,2 小时)烘干,存储环境湿度控制在 40-50%,避免吸潮。

  1. 气泡修复(小批量场景)

  • 小气泡(直径<0.5mm):用热风枪(100-120℃)局部加热,同时用压辊挤压,排出空气;

  • 大气泡(直径≥0.5mm):用刀片划开气泡,注入少量液态油墨,重新预烘、固化。

  1. 效果验证:优化后,每平方米 PCB 的气泡数量≤2 个,且单个气泡面积≤0.5mm2,湿热测试后无气泡破裂现象。



四、缺陷四:显影不彻底(残留油墨的 “隐患”)

显影不彻底表现为阻焊层未曝光区域残留油墨,覆盖焊盘或线路,导致焊接时焊锡无法浸润,或线路短路。

(一)产生原因

  1. 曝光环节问题

  • 曝光能量过高(>100mJ/cm2),未曝光区域的油墨也发生部分固化,难以显影;

  • 曝光对位偏差(>0.05mm),阻焊层覆盖焊盘,显影时无法去除焊盘上的油墨。

  1. 显影参数不当

  • 显影液浓度过低(<0.8%)或温度过低(<30℃),油墨溶解速度慢,显影不彻底;

  • 显影时间过短(<60 秒),或喷淋压力不足(<0.1MPa),未曝光油墨未完全冲洗掉。

  1. 油墨问题

  • 油墨显影速度过慢(>30 秒 /μm),或油墨中含有难溶解的杂质,导致残留。

(二)实操解决方案

  1. 优化曝光参数

  • 曝光能量控制在 50-80mJ/cm2(根据油墨类型调整,参考油墨说明书),通过 “曝光梯尺” 测试确定最佳能量(确保未曝光区域完全可显影);

  • 采用 CCD 视觉对位系统,将对位偏差控制在 ±0.02mm 以内,避免阻焊层覆盖焊盘。

  1. 调整显影参数

  • 显影液浓度:碳酸钠溶液 1.0-1.2%,每 2 小时检测一次浓度,不足时及时补充;

  • 显影温度:32-35℃,显影时间:90-120 秒(根据油墨厚度调整,厚度每增加 10μm,时间延长 20 秒);

  • 喷淋压力:0.15-0.2MPa,确保冲洗力度足够,同时避免损伤基材。

  1. 选对油墨与预处理

  • 选用显影速度快(15-25 秒 /μm)的油墨,避免使用过期或变质油墨;

  • 显影前检查 PCB 表面,若有油污或杂质,用异丙醇擦拭清洁,避免影响显影。

  1. 效果验证:显影后用放大镜(20 倍)检查,焊盘无残留油墨(残留面积≤1%),线路无覆盖,焊接时焊锡浸润良好(润湿角≤30°)。


PCB 阻焊层缺陷的解决关键在于 “精准定位原因”—— 通过工艺参数回溯、原材料检测、分步测试,找到根本问题,再针对性调整。同时,建立缺陷案例库,记录每次问题的原因与解决方案,可大幅提升后续问题的解决效率,稳定阻焊层品质。
