更换高密度PCB 上BGA组件的最佳实践

如果您正在寻找更换高密度印刷电路板 （PCB） 上的球栅阵列 （BGA） 组件的最佳方法，那么您来对地方了。由于现代电路板的焊球很小，布局紧凑，BGA 返工和更换可能具有挑战性。成功的关键在于使用正确的工具、遵循精确的技术并采取措施避免损坏 PCB 或组件。在本指南中，我们将引导您了解 BGA 返工、球栅阵列更换、BGA 焊接技术、高密度 PCB 修复和高级组件更换的行之有效的方法，确保您每次都能获得可靠的结果。

什么是 BGA 组件，为什么它们很难更换？

BGA 组件是一种用于集成电路的表面贴装封装。与具有可见引线的传统元件不同，BGA 使用封装下方的一系列微小焊球连接到 PCB。这种设计允许更高的引脚数（有时在小至 45 毫米的封装中超过 2000 个引脚），使其成为智能手机、笔记本电脑和其他先进电子产品中使用的紧凑型高密度 PCB 的理想选择。

然而，更换 BGA 组件很棘手。焊球隐藏在元件下方，因此很难检查或接触它们。高密度 PCB 通常具有多层且间距狭窄，增加了返工过程中损坏附近组件或走线的风险。此外，加热不当会使电路板变形或造成热应力，从而导致长期可靠性问题。掌握 BGA 返工需要了解这些挑战并使用专门的技术来克服它们。

BGA 返工和更换的基本工具

在开始更换任何球栅阵列之前，请确保您拥有正确的工具。使用不当的设备可能会导致组件或电路板损坏。以下是有效高密度 PCB 修复的基本工具列表：

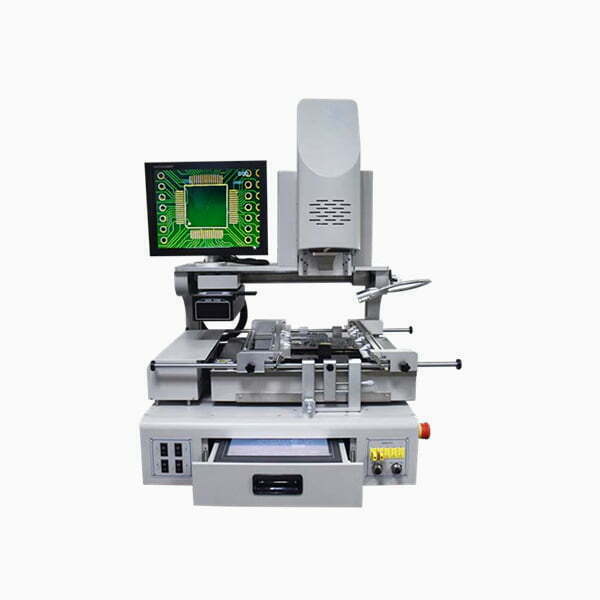

• BGA返修台：具有精确温度控制的专用返修站至关重要。这些站通常包括红外线加热器或热风系统，以均匀加热组件和电路板。寻找温度精度为 ±2°C 的站，以避免过热。

• 预热 器：预热器加热整个 PCB，以减少返工期间的热应力。这对于多层高密度板尤其重要，因为加热不均匀会导致翘曲。

• 热电偶：这些传感器实时监控 PCB 和组件的温度，确保您保持在安全范围内（无铅焊料通常为 220-240°C）。

• 真空拾取工具：该工具在拆焊后安全地提升 BGA 组件，而不会施加机械应力。

• 锡膏和助焊剂：高质量的焊膏和助焊剂对于清洁焊接和防止焊点中的空隙等缺陷是必要的。

• X射线检测系统：由于 BGA 焊点是隐藏的，因此 X 射线系统有助于在返工后检查连接质量。

• 显微镜：放大倍率至少为 10 倍的体视显微镜有助于精确对准和检查小焊球（通常直径为 0.3-0.8 毫米）。

投资可靠的工具是成功更换先进组件的第一步。没有它们，即使是最好的技术也可能达不到要求。

高密度 PCB 上 BGA 返工的分步指南

现在您已经掌握了工具，让我们来了解一下更换 BGA 组件的过程。遵循这些步骤将有助于确保 BGA 焊接技术顺利进行并最大限度地降低风险。

1. 准备和安全

首先准备您的工作空间。确保适当的通风，以避免吸入焊料或助焊剂产生的烟雾。佩戴防静电腕带以防止静电放电 （ESD），静电放电 （ESD） 可能会损坏高密度 PCB 上的敏感组件。查看 PCB 的设计文件以确定 BGA 组件的位置、周围部件以及任何热敏区域。

2. 预热PCB

使用预热器将整个电路板加热至约 100-120°C。这减少了 BGA 区域与电路板其余部分之间的温差，防止热冲击。高密度 PCB 通常有 6-12 层，因此预热对于避免因膨胀不均匀而导致分层或开裂至关重要。

3. 移除旧的 BGA 组件

根据焊料类型将返修站设置为正确的温度曲线（无铅焊料通常需要 220-240°C）。使用热风或红外线加热器熔化BGA下的焊球。焊料熔化后（通常在 30-60 秒后），使用真空拾取工具轻轻地将组件从电路板上提起。避免用力过大，因为这会损坏焊盘或走线。

4. 清洁PCB焊盘

拆下后，清洁PCB焊盘以去除旧焊料和残留物。使用带有细头和拆焊编织层的烙铁吸走多余的焊料。涂抹助焊剂以帮助清洁和防止氧化。在显微镜下检查垫子，确保它们平整且没有损坏。损坏的垫子可能会导致重新连接过程中连接不良。

5. 重新打球或准备新的 BGA 组件

如果重复使用旧 BGA，您可能需要通过连接新的焊球来重新焊接它。使用与 BGA 球型相匹配的模板并涂上焊膏，然后使用返修站对球进行回流。对于新组件，请确保焊球完好无损且正确对齐。此步骤对于可靠的球栅阵列更换至关重要。

6. 对齐并放置 BGA 组件

在 PCB 焊盘上涂上一层薄薄的助焊剂以改善焊料润湿性。使用显微镜或对准工具小心地将 BGA 组件对准焊盘。许多返修站都有内置摄像头，用于精确放置，确保每个焊球（通常间距为 0.5-1.27 毫米）与其相应的焊盘相匹配。

7. 回流焊料

使用返修站对焊球进行回流焊。遵循温度曲线，在 3-4 分钟内逐渐上升至峰值回流温度（无铅焊料约为 235°C），然后缓慢冷却。这可以防止热应力并确保所有连接的均匀焊接。

8. 检查返工

冷却后，使用 X 射线系统检查返工情况，检查是否有空隙、桥接或焊点未对准。大于焊球面积 25% 的空隙会削弱连接并影响可靠性。如果发现问题，您可能需要重复回流焊过程或清洁和重新出球组件。

BGA 返工中的常见挑战以及如何克服这些挑战

即使使用最好的工具和技术，高密度 PCB 修复也会带来挑战。以下是一些常见问题和解决方案：

• 热损伤：过热会损坏 PCB 或附近的组件。使用预热器并使用热电偶监控温度，以保持在安全范围内（大多数电路板低于 250°C）。

• 焊料空隙：焊点中的空隙会降低可靠性。确保适当的助焊剂应用并遵循受控的回流曲线，以尽量减少滞留的空气或湿气。

• 垫子损坏：清洁过程中垫子过度劳累可能会抬起或损坏垫子。使用最小的热量和轻柔的压力与拆焊编织层，以保持焊盘的完整性。

• 组件未对准：未对准的 BGA 会导致开路或短路。使用精确的对准工具并在回流焊前仔细检查放置。

预先解决这些挑战将节省时间并防止在高级组件更换过程中出现代价高昂的错误。

确保 BGA 更换后长期可靠性的技巧

成功的 BGA 返工不仅仅是将组件放回电路板上，还在于确保修复持久。请遵循以下提示以获得长期可靠性：

• 使用优质材料：选择信誉良好的供应商提供的焊膏和助焊剂，以避免随着时间的推移出现润湿不良或腐蚀等问题。

• 控制湿度和储存：将BGA和PCB存放在低湿度环境（相对湿度低于30%）中，以防止吸湿，从而在回流焊过程中导致爆米花缺陷。

• 执行压力测试：返工后，在工作条件下测试电路板，以验证信号完整性和热性能。对于高速设计，确保阻抗值保持在规格范围内（单端走线通常为 50 欧姆）。

• 记录流程：详细记录温度曲线、检查结果和遇到的任何问题。这些数据有助于完善未来的返工流程。

为什么选择BGA返工的专业支持？

虽然只要有正确的技能和工具，DIY BGA 焊接技术是可能的，但复杂的高密度 PCB 通常受益于专业支持。专家服务提供工业级 X 射线系统和自动返修站等先进设备，确保精度和可靠性。他们还拥有处理具有严格公差的复杂设计的经验，从而降低了代价高昂的错误风险。

更换高密度 PCB 上的 BGA 组件是一项复杂的任务，但通过正确的方法、工具和技术，可以成功完成。通过遵循本指南中概述的最佳实践（正确准备、使用精确的 BGA 焊接技术、解决常见挑战并确保长期可靠性），您可以掌握球栅阵列更换和高密度 PCB 修复。无论您是处理小型维修还是大型项目，这些步骤都将帮助您获得专业级的结果。
