PCB表面处理光洁度对后续组装工序的影响及适配策略

工艺选型适配：针对精细间距元器件贴片，优先选择沉金或 OSP 表面处理工艺，确保 Ra 值≤0.4μm，表面平整无凸起；若采用 HASL 工艺，需严格控制 Rz 值≤2.5μm，减少波浪状纹理对贴片的影响。

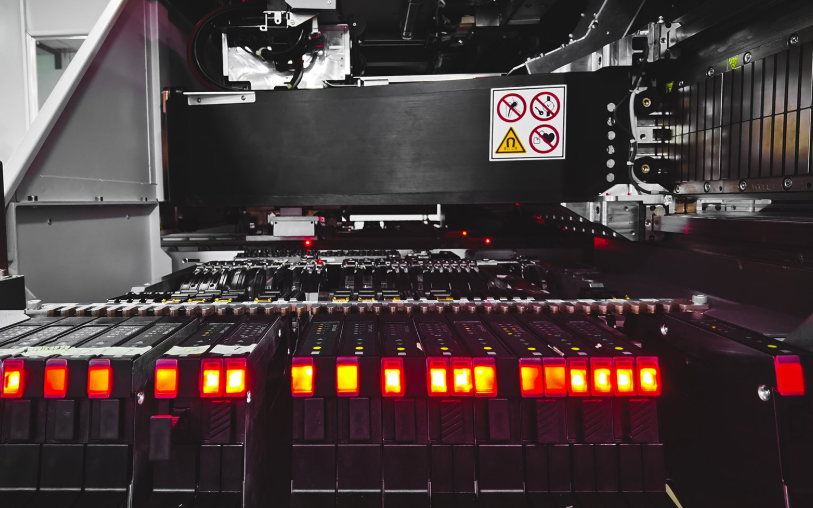

贴片参数调整：根据 PCB 表面光洁度调整贴片设备参数，若表面 Ra 值较高（0.5-0.8μm），可适当增大吸嘴压力（从 0.1MPa 增至 0.15MPa），提高吸附稳定性；同时降低贴片速度（从 4000 点 / 小时降至 3000 点 / 小时），减少定位误差。

表面清洁预处理：贴片前对 PCB 表面进行清洁（采用压缩空气吹除表面灰尘，必要时用无尘布蘸异丙醇擦拭），去除表面颗粒杂质，确保贴片环境洁净度达到万级标准，减少光洁度缺陷对贴片的影响。

光洁度参数匹配：根据焊接类型设定光洁度要求，波峰焊接需 PCB 表面 Ra≤0.8μm、Rz≤3μm，确保焊锡顺利流过表面；回流焊接（尤其是无铅回流焊）需 Ra≤0.5μm、Rz≤2.5μm，提高焊锡润湿性。对于 BGA、CSP 等球栅阵列元器件，需沉金表面 Ra≤0.3μm，确保焊球与焊盘精准贴合，减少焊点空洞。

焊接工艺参数调整：若 PCB 表面 Ra 值较高（0.6-0.8μm），可适当提高焊接温度（如回流焊峰值温度从 245℃增至 250℃），延长保温时间（从 60 秒增至 90 秒），改善焊锡润湿性；同时调整焊锡流量（波峰焊流量从 15L/min 增至 20L/min），确保焊锡充分填充表面凹陷。

助焊剂选型适配：针对低光洁度表面，选择活性更强的助焊剂（如 ROL0 级助焊剂，活性温度范围 180-220℃），帮助去除表面氧化层与杂质，改善焊锡铺展效果；焊接后需加强清洗，去除残留助焊剂，避免腐蚀 PCB 表面。

光洁度控制要求：涂层工序需 PCB 表面 Ra≤0.6μm、Rz≤2.8μm，无明显凸起或凹陷；若采用浸涂工艺，需 Ra≤0.5μm，确保涂层均匀覆盖；若采用喷涂工艺，可适当放宽至 Ra≤0.6μm，但需控制表面颗粒直径≤0.1mm。

涂层工艺优化：针对中等光洁度表面（Ra=0.5-0.6μm），可采用 “喷涂 + 流平” 工艺，先喷涂薄涂层（厚度 10-15μm），再在 60-70℃下流平 5-10 分钟，使涂层充分填充表面凹陷；对于高光洁度表面（Ra≤0.4μm），可采用浸涂工艺，提高涂层效率与均匀性。

表面预处理：涂层前对 PCB 表面进行等离子清洗（功率 500-800W，时间 2-3 分钟），去除表面油污与氧化层，提高涂层附着力；若表面存在微小划痕，可采用细砂纸（粒度 1000 目以上）轻微打磨，降低粗糙度后再进行涂层。

测试点光洁度控制：测试点区域需采用高光洁度表面处理工艺，沉金工艺 Ra≤0.3μm，OSP 工艺 Ra≤0.4μm，确保探针接触良好；测试点直径应大于探针直径（通常为 0.5mm vs 0.3mm），减少表面不平对接触的影响。

测试参数调整：若测试点 Ra 值较高（0.4-0.6μm），可适当增大探针压力（从 50g 增至 80g），降低接触电阻；同时延长测试时间（从 10ms 增至 20ms），确保测试数据稳定。对于高频测试，需在测试点表面额外镀一层厚金（厚度 0.15-0.2μm），提高表面平整度，减少信号损耗。

测试前清洁：测试前用无尘布蘸酒精擦拭测试点表面，去除氧化层与杂质；定期校准测试探针（每测试 1000 块 PCB 校准一次），确保探针尖端无磨损，接触性能良好。
