SMT组件焊接缺陷分析与解决方法

来源: 时间: 2025/09/08 14:42:00 阅读: 96

表面贴装技术(SMT)焊接过程中,由于材料、设备或工艺参数等因素影响,容易产生各种焊接缺陷,这些缺陷可能导致电路接触不良、性能下降甚至完全失效。准确识别焊接缺陷类型并采取针对性解决措施,是提高 SMT 生产质量的关键。



焊锡不足(虚焊)是常见的焊接缺陷,表现为焊点焊锡量过少,无法完全覆盖焊盘和元件引脚。主要原因包括:焊膏印刷量不足、焊膏粘度太低导致印刷后塌陷、贴装偏移使焊膏被挤出焊盘外。解决方法需从印刷环节入手,检查钢网开孔尺寸是否与焊盘匹配,通常钢网厚度为 0.12-0.15mm,开孔面积为焊盘面积的 80-90%。调整印刷机参数,控制刮刀压力(通常 5-10N)和印刷速度(20-50mm/s),确保焊膏均匀覆盖焊盘。对于细间距元件,可选用粒度更细的焊膏(如 Type 4 或 Type 5),提高印刷精度。贴装时校准吸嘴位置,确保元件引脚与焊盘对齐,偏移量不超过焊盘宽度的 1/3。

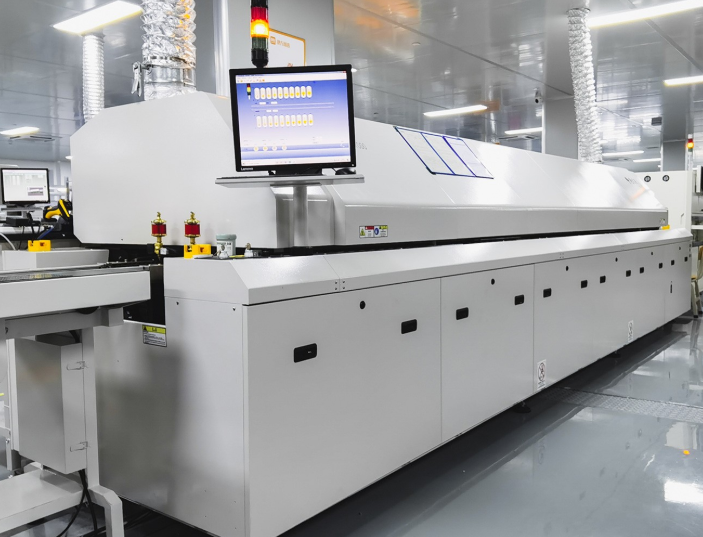

焊锡过多(堆焊)会导致焊点轮廓模糊,甚至相邻焊点桥接。这通常是由于焊膏印刷过多、钢网开孔过大或焊接温度过高使焊膏过度熔化所致。解决措施包括减小钢网开孔尺寸,对于 0.5mm 间距以下的 QFP,钢网开孔应比焊盘窄 0.05-0.1mm。调整焊膏印刷参数,降低刮刀压力或提高印刷速度,减少焊膏量。回流焊炉应优化温度曲线,将峰值温度控制在焊膏熔点以上 20-40℃(如 Sn63Pb37 焊膏峰值温度 210-230℃),避免焊膏过度熔化。对于已出现的桥接,可使用热风枪配合吸锡线进行修复,局部加热至焊锡熔化后吸除多余焊锡。


焊点空洞是指焊点内部或表面出现的气泡或空洞,会降低焊点强度和导电性。空洞产生的原因包括:焊膏中助焊剂挥发物无法及时排出、焊盘或引脚氧化、回流焊升温速度过快。预防措施包括:选用挥发物少的焊膏,焊膏储存和使用时避免受潮;焊盘设计采用无铅涂层(如 ENIG),确保焊接前表面清洁;优化回流焊温度曲线,设置足够的预热时间(通常 60-120 秒),使助焊剂充分挥发,升温速率控制在 1-3℃/s。对于 BGA 等底部焊点,可通过 X 射线检测空洞率,当空洞面积超过焊点面积 25% 时需返工,返工前需清洁焊盘和焊球,重新植球后再焊接。


元件立碑(曼哈顿现象)主要发生在片式元件(如电阻、电容),表现为元件一端翘起,仅另一端焊接在焊盘上。这是由于元件两端焊盘大小不一或加热不均匀,导致两端焊膏熔化时间不同步,产生的表面张力差使元件翘起。解决方法包括:设计对称的焊盘尺寸,确保两端焊盘面积差异不超过 10%;优化 PCB 布局,避免元件靠近大铜皮或散热孔,减少局部温度差异;调整回流焊炉温度分布,确保炉内各区域温度均匀,温差控制在 ±5℃以内。贴装时保证元件居中放置在焊盘上,偏移量不超过 0.1mm。


焊点裂纹通常在焊接后或使用过程中出现,分为表面裂纹和内部裂纹,会导致导电性不稳定。主要原因包括:焊锡合金脆性大(如无铅焊锡比传统锡铅焊锡脆性高)、焊点冷却速度过快、元件与 PCB 热膨胀系数(CTE)不匹配。预防措施包括:选用含银的无铅焊锡(如 SAC305),提高焊点韧性;优化回流焊冷却速率,控制在 2-4℃/s,避免急冷;对于陶瓷元件,选用柔性焊盘设计,增加焊盘与元件之间的缓冲。在设计阶段进行热应力仿真,选择 CTE 匹配的元件和 PCB 材料。


通过系统分析焊接缺陷产生的原因,从设计、材料、设备和工艺参数等多方面采取改进措施,可有效降低 SMT 焊接缺陷率,提高产品可靠性。定期对焊接质量进行统计分析,持续优化生产过程,是保持焊接质量稳定的重要手段。
