振荡器电路故障排除：SMT 组件实用指南

您是否面临 SMT 组件中振荡器电路的挑战？无论是振荡器启动问题、频率漂移还是输出失真，解决这些问题都可能令人沮丧。在本综合指南中，我们将引导您完成诊断和修复表面贴装技术 （SMT） 组件中常见振荡器电路问题的实际步骤。从确定根本原因到实施解决方案，本博客涵盖了确保电路可靠运行所需的一切。

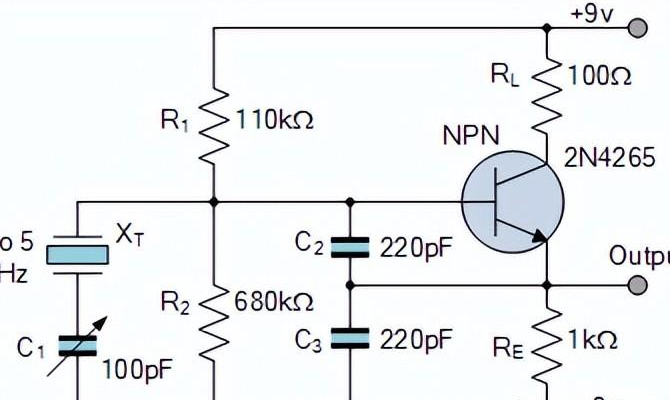

SMT 组件中的振荡器电路简介

振荡器电路是许多电子设备的心跳，为微控制器、通信系统和其他关键组件提供所需的时钟信号。在 SMT 组件中，元件密集封装并直接焊接到电路板上，振荡器问题可能会破坏整个系统。振荡器启动故障、频率漂移和输出失真等常见问题通常源于设计缺陷、组装错误或环境因素。本指南重点介绍振荡器电路故障排除，并通过可行的解决方案解决 SMT 组装振荡器问题。

了解 SMT 组件中的常见振荡器问题

在深入故障排除之前，让我们先分析一下 SMT 设计中振荡器电路最常见的问题。认识到这些问题是有效解决这些问题的第一步。

1. 振荡器启动问题

最常见的问题之一是振荡器无法启动。发生这种情况的原因可能是电路增益不足、元件值不正确或 SMT 组件焊接不良。例如，如果负载电容不匹配，晶体振荡器可能不会振荡——普通晶体通常需要 18-22 pF 的负载电容，但使用超出此范围的值可能会阻止启动。

2. 振荡器频率漂移

当振荡器的输出频率随时间或温度变化而偏离预期值时，就会发生频率漂移。这通常是由于晶体质量差、PCB 布局不足或 SMT 元件上的热应力造成的。典型的石英晶体的频率容差可能为 ±30 ppm，但外部因素可能会将其推到可接受的极限之外。

3. 振荡器输出失真

失真的输出信号可能表现为不规则波形或噪声过大，通常是由于偏置不当、SMT 布局中的寄生电容或来自附近组件的干扰造成的。这可能会降低下游电路的性能，特别是在信号完整性至关重要的高速应用中。

振荡器电路故障排除分步指南

现在我们已经确定了常见问题，让我们探讨一种结构化的方法来排除 SMT 组件中的振荡器电路故障。请按照以下步骤有效诊断和解决问题。

第 1 步：验证电源和接地

首先检查振荡器电路的电源。超出指定范围的电压水平可能会阻止启动或导致不稳定的行为。例如，如果电源降至3.0V以下，则3.3V振荡器可能无法工作。使用万用表确认振荡器电源引脚处的电压。此外，确保正确接地——SMT 板中的接地连接不良会引入噪声，导致振荡器输出失真。

提示：使用示波器查找电压纹波。纹波过大（峰峰值高于 50 mV）会破坏振荡器的稳定性。

第 2 步：检查 SMT 组件是否存在物理缺陷

在 SMT 组件中，冷焊点或未对准组件等物理缺陷可能会导致 SMT 组件振荡器问题。在放大镜或显微镜下检查振荡器和周围组件。寻找破裂的焊点、墓碑（组件的一端从焊盘上抬起）或电容器和电阻器等错位的无源器件。使用烙铁或热风站回流或重新焊接任何可疑接头。

第 3 步：检查组件值和规格

不正确的组件值是振荡器启动问题的常见原因。根据数据手册仔细检查晶体的负载电容、驱动电平和频率。对于 16 MHz 晶体，请确保并联电容器与指定的负载电容匹配（例如，两个 22 pF 电容器用于 18 pF 负载）。此外，验证反馈环路中的电阻是否在容差范围内，通常在指定值的 ±5% 范围内。

提示：如果您怀疑水晶有缺陷，请更换水晶。损坏或低质量的晶体可能无法振荡或表现出明显的振荡器频率漂移。

第 4 步：分析 PCB 布局的寄生效应

在 SMT 设计中，PCB 布局对振荡器性能起着至关重要的作用。来自长走线或附近电源线的寄生电容和电感会干扰振荡器，导致频率漂移或失真。确保晶体的走线尽可能短（最好低于 5 mm），并避免在振荡器附近布线高速信号或电源线。在振荡器下方添加接地层也可以降低噪声。

数据点：设计不当的走线产生的寄生电容可能会增加 2-5 pF 的意外负载，足以将 10 MHz 振荡器的频率移动 10-20 kHz。

第 5 步：测试环境因素

温度和湿度等环境因素会加剧振荡器频率漂移。如果您的设备在恶劣条件下运行，请测试振荡器在预期温度范围内的性能（例如，工业应用为 -40°C 至 85°C）。如果有，请使用恒温箱，或使用热风枪和冷却喷雾模拟条件。如果漂移超过可接受的限值（例如，±2 ppm），请考虑升级到温度补偿晶体振荡器 （TCXO）。

第 6 步：使用诊断工具进行信号分析

要查明振荡器输出失真等问题，请使用示波器分析输出波形。寻找幅度、频率或相位的不规则性。干净的正弦波应具有最小的抖动——对于高精度应用，抖动通常小于 1 ns。如果存在失真，请通过降低驱动电平来检查是否过载（通常通过串联电阻器调节，例如 100-330 欧姆）。

防止未来 SMT 设计中的振荡器问题

故障排除至关重要，但预防更好。以下是避免下一个 SMT 组装项目中常见振荡器问题的实用技巧。

1. 优化组件选择

选择具有严格公差（例如，±10 ppm 频率稳定性）和适当负载电容的高质量晶体和振荡器。验证驱动电平是否符合电路的要求——通过提供 2 mW 来过驱动额定值为 1 mW 的晶体可能会导致长期漂移或故障。

2. 遵循 PCB 布局的最佳实践

在设计 PCB 时要考虑振荡器性能。保持走线短，将去耦电容器（例如，0.1 μF）放置在振荡器的电源引脚附近，并使用实心接地层。避免将振荡器放置在电源调节器等发热部件附近，因为温度波动会导致振荡器频率漂移。

3. 彻底测试原型

在批量生产之前，请在实际条件下测试您的 SMT 原型。使用频谱分析仪检查谐波失真，使用示波器确认启动可靠性。在原型阶段解决任何问题，以避免以后代价高昂的返工。

复杂问题的高级故障排除技术

对于持续或复杂的振荡器问题，请考虑这些先进技术来更深入地挖掘根本原因。

1. 测量晶体驱动电平

晶体过驱动会导致过度发热和频率漂移。使用带有示波器的电流探头测量晶体上的驱动电平。将其与制造商的规格进行比较，标准晶体通常为 100-500 μW。如果太高，请添加串联电阻器（例如 220 欧姆）以限制驱动电流。

2. 检查 EMI 干扰

来自附近元件或外部源的电磁干扰 （EMI） 可能会使振荡器输出失真。使用带有频谱分析仪的近场探头检测振荡器附近的 EMI。如果检测到干扰，请考虑添加屏蔽或将敏感走线重新布线，远离噪声源。

3. 模拟电路行为

对于与设计相关的问题，使用仿真软件对振荡器电路进行建模。输入确切的元件值和 PCB 寄生效应，以识别增益不足或相移等潜在问题。在对 SMT 组件进行物理更改之前，虚拟调整设计。

掌握振荡器电路故障排除

对 SMT 组件中的振荡器电路进行故障排除并不一定是一项艰巨的任务。通过遵循系统方法（检查电源、检查装配质量、验证组件、优化布局和测试环境因素），您可以解决振荡器启动问题、振荡器频率漂移和振荡器输出失真等常见问题。在设计和测试阶段实施预防措施将进一步降低未来项目出现问题的可能性。
