HDI设计与新兴技术融合及成本优化路径

随着 5G、人工智能、物联网等新兴技术的快速发展，HDI 设计面临新的需求与挑战，同时行业竞争的加剧也要求企业在保证性能的前提下实现成本优化。探索 HDI 设计与新兴技术的融合方向，制定科学的成本优化路径，成为 HDI 产业发展的重要课题。

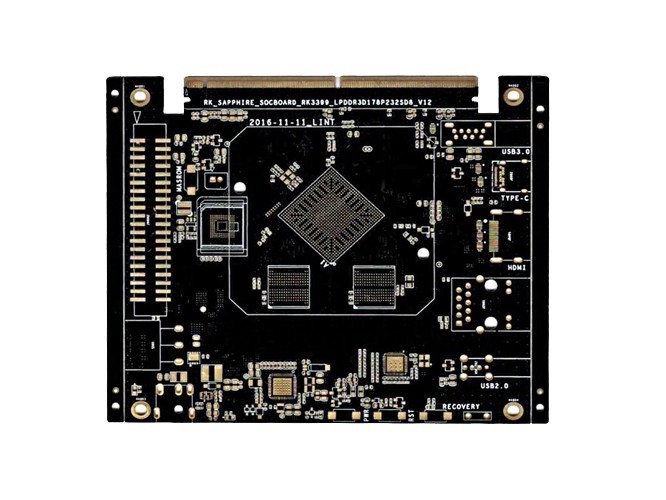

一、HDI 设计与新兴技术的融合方向

（一）与 5G 技术的融合

5G 技术对电子设备的信号传输速率和稳定性要求极高，HDI 设计需要在高频信号处理、抗干扰能力等方面进行优化。在高频信号传输场景中，HDI 板的信号损耗主要来自基板材料的介电损耗（Df）和导体损耗，因此需要采用低 Df（小于 0.005）的基板材料，如聚苯醚（PPE）基板，其 Df 值可低至 0.002，相比传统环氧树脂基板，信号传输损耗降低 40% 以上。

同时，5G 设备的多天线设计要求 HDI 板实现更密集的互联，采用任意层互联（Any-layer）HDI 设计，可通过激光盲孔实现各层之间的直接互联，减少信号传输路径，降低信号延迟。某 5G 基站设备采用任意层 HDI 设计，将信号传输延迟从 10ns 降至 5ns，满足了 5G 低时延的要求。此外，为减少电磁干扰（EMI），在 HDI 设计中引入电磁屏蔽结构，如在线路层之间增加金属屏蔽层，可将 EMI 干扰强度降低 30dB 以上。

（二）与人工智能（AI）设备的融合

AI 设备（如服务器、边缘计算设备）需要处理大量数据，对 HDI 板的散热性能和承载能力提出更高要求。在散热设计方面，采用埋置电阻、电容的 HDI 设计，减少表面元器件数量，提高散热效率；同时在基板材料中添加高导热填料（如氮化铝），将基板的导热系数从 0.3W/(m?K) 提升至 2W/(m?K)，有效降低芯片工作温度。

在承载能力方面，AI 设备的高集成度要求 HDI 板支持更多的芯片互联，采用 10 层以上的高密度叠层结构，结合微间距球栅阵列（BGA）封装技术，实现每平方厘米 500 个以上的连接点。例如某 AI 服务器采用 12 层 HDI 板，支持 8 颗高性能芯片的互联，数据处理能力达到 100TOPS，相比传统 PCB 板提升 5 倍。

（三）与柔性电子技术的融合

柔性电子设备（如可穿戴设备、柔性显示屏）需要 HDI 板具备良好的弯曲性能和可靠性，柔性 HDI 设计成为重要发展方向。在材料选择上，采用柔性基板材料（如聚酰亚胺薄膜），其弯曲半径可小至 2mm，经过 10 万次弯曲后仍能保持稳定性能；导电材料选用压延铜箔，其断裂伸长率超过 15%，避免弯曲过程中线路断裂。

在结构设计上，采用分段式 HDI 结构，将电路板分为多个柔性段和刚性段，通过柔性段实现弯曲变形，刚性段用于承载元器件，兼顾了弯曲性能和承载能力。某柔性智能手环采用分段式 HDI 设计，可实现 360° 弯曲，同时支持心率监测、血氧检测等功能，产品厚度仅 2mm，重量不足 10g。

二、HDI 设计的成本优化路径

（一）设计阶段的成本优化

设计阶段是成本控制的关键，通过优化设计方案减少材料消耗和工艺复杂度。例如在叠层设计中，避免过度设计，根据实际需求选择合适的层数，某消费电子厂商将 8 层 HDI 设计优化为 6 层，在满足性能要求的前提下，材料成本降低 15%。

同时，采用标准化设计，减少定制化部件的使用。例如统一盲孔直径、线路间距等设计参数，提高生产效率，降低模具更换频率。某企业通过推行 HDI 设计标准化，将产品的工艺准备时间缩短 30%，制造成本降低 8%。此外，利用仿真软件进行设计验证，在设计阶段发现并解决潜在问题，避免后续返工成本，例如通过信号完整性仿真，优化线路布局，减少信号反射问题，将测试通过率从 85% 提升至 98%。

（二）材料采购环节的成本优化

建立长期稳定的供应链合作关系，与原材料供应商签订战略合作协议，获得批量采购折扣。例如某 HDI 企业与基板材料供应商达成长期合作，年采购量超过 1000 吨，采购成本降低 10%。同时，优化原材料库存管理，采用 JIT（准时制生产）采购模式，减少库存积压，降低资金占用成本，某企业通过 JIT 采购，将原材料库存周转天数从 45 天缩短至 15 天，库存成本降低 25%。

此外，积极开发替代材料，在保证性能的前提下选用性价比更高的材料。例如用改性环氧树脂基板替代部分聚酰亚胺基板，成本降低 30%，同时满足中低端 HDI 产品的性能要求。但替代材料需经过严格的性能测试，确保不会影响产品质量。

（三）生产工艺环节的成本优化

通过工艺改进提高生产效率，降低单位产品成本。例如在激光钻孔工序中，采用多光束激光钻孔设备，同时加工多个盲孔，将钻孔效率提升 50%，单位加工成本降低 20%。优化生产流程，减少工序浪费，例如将电镀和清洗工序整合，减少物料搬运次数，将生产周期缩短 15%。

此外，提高成品率是降低成本的重要手段，通过引入自动化检测设备、优化工艺参数等方式减少不良品。例如某企业在精细线路制作工序中引入 AI 视觉检测系统，检测效率提升 3 倍，不良品率从 2% 降至 0.3%，每年减少废品损失 500 万元。同时，对不良品进行分类分析，针对主要缺陷制定改进措施，形成良性循环。

（四）规模化生产的成本优化

规模化生产可通过分摊固定成本降低单位产品成本，因此需要扩大产能，提高设备利用率。例如某企业通过新建生产线，将 HDI 板年产能从 50 万平方米提升至 150 万平方米，单位固定成本降低 40%。同时，实现产品多样化生产，在同一生产线上生产不同类型的 HDI 产品，提高设备的柔性化程度，避免设备闲置，例如某生产线可同时生产消费电子、汽车电子用 HDI 板，设备利用率从 70% 提升至 90%。

此外，开展产业链协同合作，与上下游企业共建产业生态，降低物流和协作成本。例如与芯片厂商、设备厂商建立联合研发机制，提前介入对方的设计过程，优化接口设计，减少适配成本。某 HDI 企业与某芯片厂商合作，共同开发适配的 HDI 板，将产品适配周期缩短 25%，协作成本降低 12%。

三、未来展望

HDI 设计与新兴技术的融合将不断深化，随着 6G、量子计算等技术的研发，HDI 设计需要在更高频率、更低功耗、更强可靠性等方面持续突破。同时，成本优化将向全产业链延伸，通过数字化、智能化手段实现精准成本管控，例如利用工业互联网平台实现供应链各环节的数据共享，优化资源配置；采用数字孪生技术模拟生产过程，提前发现成本风险点。

在绿色环保方面，HDI 设计将进一步推动绿色工艺和材料的应用，如研发可降解基板材料、无氰电镀工艺等，实现产业的可持续发展。未来，HDI 产业将在技术创新与成本优化的双重驱动下，为电子信息产业的发展提供更有力的支撑。
