堆叠过孔PCB的技术原理与结构创新

在高密度印刷电路板（PCB）领域，堆叠过孔技术凭借其节省空间、提升互联效率的优势，成为实现电子设备小型化、高集成化的关键技术之一。堆叠过孔通过将不同层的过孔在垂直方向上重叠布置，打破了传统交错过孔对 PCB 面积的占用限制，为复杂电路布局提供了更灵活的解决方案。深入理解其技术原理与结构创新，是掌握堆叠过孔 PCB 设计与应用的基础。

一、堆叠过孔的核心技术原理

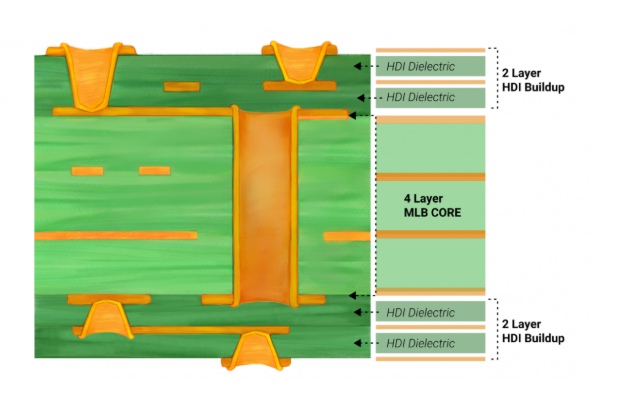

堆叠过孔的本质是通过多层 PCB 的层间互联结构，实现不同信号层之间的垂直导通，其核心原理涉及过孔的钻孔、电镀、绝缘与导通机制。传统过孔采用交错式布局，即相邻层的过孔在水平方向上错开，避免相互干扰，但这种方式会占用大量 PCB 表面空间，尤其在层数较多的高密度 PCB 中，空间利用率极低。而堆叠过孔通过精准的定位设计，将上层过孔的底部与下层过孔的顶部在同一垂直轴线上重叠，且通过绝缘材料隔离不同信号层，既实现了层间信号的高效传输，又大幅减少了过孔对 PCB 面积的占用。

从加工流程来看，堆叠过孔的制作需经过基板压合、激光钻孔、化学沉铜、电镀铜、绝缘处理等关键步骤。首先，将多层基板按照设计要求压合为整体，确保各层位置精准对齐；随后，利用激光钻孔技术在预设位置钻出贯穿多层的孔道，钻孔精度需控制在 ±5μm 以内，以保证上下过孔的垂直重叠度；接着，通过化学沉铜工艺在孔壁表面形成一层薄铜层，再通过电镀铜将孔道填充，形成导电通路；最后，对不同信号层之间的过孔区域进行绝缘处理，通常采用涂覆绝缘油墨或粘贴绝缘薄膜的方式，防止信号串扰。

在信号传输原理方面，堆叠过孔通过缩短信号路径长度，降低了信号延迟与损耗。传统交错过孔的信号传输需经过水平走线连接不同层的过孔，路径长度较长，而堆叠过孔的垂直导通结构使信号直接在垂直方向传输，路径长度可缩短 30%-50%，显著提升了信号传输速率。以 10 层 PCB 为例，传统交错过孔的信号传输路径长度约为 5mm，而堆叠过孔仅需 2mm，信号延迟从 8ns 降至 3ns，完全满足高速数字电路的需求。

二、堆叠过孔 PCB 的结构创新方向

随着电子设备对 PCB 性能要求的不断提升，堆叠过孔的结构设计也在持续创新，主要体现在过孔形态、绝缘方式与层间互联密度三个方面。

在过孔形态创新上，传统堆叠过孔多采用圆柱形结构，而新型阶梯式堆叠过孔通过改变孔道直径，实现了不同层过孔的差异化设计。阶梯式堆叠过孔的上层孔直径较小（如 0.1mm），下层孔直径较大（如 0.2mm），这种结构既保证了上层高密度布局的需求，又通过下层较大孔径提升了导电性能与机械强度，适用于同时需要高密度与高可靠性的场景，如航空航天电子设备。某航天企业采用阶梯式堆叠过孔设计，将 PCB 的过孔密度提升 20%，同时使过孔的抗振动性能提高 15%。

绝缘方式的创新则聚焦于提升绝缘可靠性与减少工艺复杂度。传统绝缘方式依赖绝缘油墨涂覆，容易出现涂层不均或气泡问题，导致绝缘失效。新型真空溅射绝缘技术通过在孔壁表面溅射一层超薄绝缘薄膜（厚度约 1-2μm），如氧化铝或氮化硅薄膜，实现了均匀、致密的绝缘覆盖，绝缘电阻可达 1013Ω 以上，且耐温性超过 260℃，完全满足无铅焊接工艺要求。此外，这种绝缘方式无需后续固化步骤，将工艺周期缩短了 20%。

层间互联密度的创新通过优化过孔间距与排列方式实现。传统堆叠过孔的间距通常大于 0.3mm，以避免信号串扰，而新型高密度堆叠过孔采用交错排列与屏蔽结构，将过孔间距缩小至 0.15mm，互联密度提升一倍以上。同时，在过孔之间增加接地过孔，形成电磁屏蔽屏障，将信号串扰强度降低至 - 40dB 以下，满足高频电路的信号完整性要求。某 5G 通信设备采用这种高密度堆叠过孔设计，在 20mm×20mm 的 PCB 区域内实现了 500 个以上的过孔互联，支撑了多模块的高效信号传输。

三、堆叠过孔技术与传统过孔技术的对比优势

与传统交错过孔技术相比，堆叠过孔技术在空间利用率、信号性能、可靠性与成本四个方面具有显著优势。在空间利用率上，堆叠过孔通过垂直重叠布局，可减少过孔对 PCB 面积的占用 30%-50%，以 8 层 PCB 为例，传统交错过孔需要至少 0.4mm 的间距，而堆叠过孔仅需 0.2mm，相同面积下的过孔数量可增加一倍，为元器件的高密度布局提供了更多空间。

在信号性能方面，堆叠过孔缩短了信号传输路径，降低了信号延迟与损耗。测试数据显示，在 1GHz 高频信号下，传统交错过孔的信号损耗约为 0.8dB/inch，而堆叠过孔仅为 0.4dB/inch，损耗降低 50%；同时，堆叠过孔的阻抗连续性更好，反射系数小于 - 25dB，远优于传统过孔的 - 18dB，有效减少了信号反射干扰。

可靠性方面，堆叠过孔的垂直结构减少了 PCB 的应力集中，在温度循环与振动测试中表现更优。在 - 40℃至 125℃的温度循环测试中，传统交错过孔经过 1000 次循环后，焊点失效概率约为 5%，而堆叠过孔仅为 1%；在 10-2000Hz、20g 加速度的振动测试中，堆叠过孔的结构完整性保持率超过 98%，显著提升了 PCB 的长期可靠性。

成本方面，尽管堆叠过孔的加工工艺复杂度较高，但通过减少 PCB 面积与简化布局设计，整体成本反而有所降低。以智能手机 PCB 为例，采用堆叠过孔技术后，PCB 面积可缩小 25%，原材料成本降低 15%，同时减少了布线层数，将制作周期缩短 10%，综合成本降低 8%-12%。
