一文搞懂堆叠过孔PCB的设计难点与解决方案

堆叠过孔 PCB 的设计涉及多学科技术融合，在过孔定位、信号完整性、热可靠性与工艺兼容性等方面面临诸多难点。这些难点若无法有效解决，将直接影响 PCB 的性能与生产良率。针对不同设计难点，需结合理论分析与实际工艺，制定科学的解决方案，确保堆叠过孔 PCB 的设计质量。

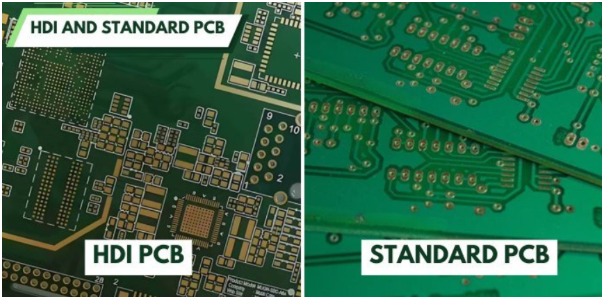

一、过孔精准定位难点与解决方案

堆叠过孔的核心要求是上下层过孔在垂直方向上精准重叠，若定位偏差超过允许范围（通常为 ±5μm），将导致过孔导通不良或信号串扰。造成定位偏差的主要原因包括基板压合变形、钻孔设备精度不足与设计软件误差。

基板压合变形是定位偏差的主要来源之一。多层基板在压合过程中，由于不同材料的热膨胀系数差异，容易产生翘曲或收缩，导致各层过孔位置偏移。解决方案是优化压合工艺参数与选择匹配的基板材料。在压合工艺上，采用分步升温加压方式，先在 80℃、10kg/cm2 的条件下预热 30 分钟，再逐步升温至 180℃、30kg/cm2，保温 60 分钟，使基板缓慢变形，减少内应力；同时，在压合模具中设置定位销，确保各层基板在压合过程中位置固定。在材料选择上，选用热膨胀系数（CTE）匹配的基板材料，例如芯板采用 CTE 为 13ppm/℃的环氧树脂基板，半固化片采用 CTE 为 15ppm/℃的材料，两者差异控制在 2ppm/℃以内，大幅降低压合变形量。

钻孔设备精度不足也会导致过孔定位偏差。传统机械钻孔设备的定位精度约为 ±10μm，无法满足堆叠过孔的要求。解决方案是采用高精度激光钻孔设备，配备 CCD 视觉定位系统，定位精度可达 ±3μm。同时，在钻孔前对基板进行预定位，通过 X 射线扫描基板上的基准标记，自动调整钻孔位置，补偿基板的微小变形。某 PCB 企业采用这种方案后，过孔定位偏差率从 8% 降至 1% 以下。

设计软件误差主要源于图层对齐与坐标转换问题。解决方案是选用专业的 PCB 设计软件，如 Altium Designer、Cadence Allegro，这些软件具备多层对齐功能，可通过设置基准点实现各层过孔坐标的精准匹配。同时，在设计过程中采用 3D 建模技术，直观显示堆叠过孔的空间结构，提前发现定位偏差问题。设计完成后，通过 Gerber 文件校验工具对各层过孔坐标进行比对，确保误差在允许范围内。

二、信号完整性设计难点与解决方案

堆叠过孔的信号完整性问题主要包括信号串扰、阻抗不连续与信号衰减，尤其在高频电路中，这些问题更为突出。信号串扰源于相邻过孔之间的电磁耦合，阻抗不连续由过孔的结构突变导致，信号衰减则与过孔的导电性能和绝缘材料损耗相关。

针对信号串扰问题，解决方案主要包括优化过孔间距、增加接地过孔与采用屏蔽结构。根据电磁兼容（EMC）设计规范，相邻过孔的间距应大于过孔直径的 3 倍，若过孔直径为 0.1mm，间距应不小于 0.3mm；对于高频信号（如 5GHz 以上），间距需进一步增大至 0.5mm。同时，在信号过孔周围每隔 0.2mm 设置一个接地过孔，形成接地网格，有效抑制电磁耦合。此外，采用金属屏蔽套包裹信号过孔，屏蔽套与接地层连接，可将串扰强度降低至 - 50dB 以下。某高频通信设备通过这些措施，将堆叠过孔的信号串扰控制在 - 45dB，完全满足系统要求。

阻抗不连续问题的解决方案是优化过孔的结构参数，实现阻抗匹配。过孔的阻抗主要由孔道直径、电镀铜厚度与基板介电常数决定，通过仿真软件（如 Ansys HFSS）对过孔阻抗进行计算，调整结构参数使过孔阻抗与传输线阻抗一致（通常为 50Ω 或 75Ω）。例如，当传输线阻抗为 50Ω 时，若基板介电常数为 4.2，可将过孔直径设计为 0.1mm，电镀铜厚度为 15μm，使过孔阻抗达到 50Ω±10%。同时，在过孔两端设置阻抗过渡段，避免阻抗突变，过渡段长度通常为信号波长的 1/20，以 1GHz 信号为例，过渡段长度约为 7.5mm。

信号衰减问题的解决方案是提升过孔的导电性能与选用低损耗绝缘材料。在导电性能方面，采用厚铜电镀工艺，将过孔的电镀铜厚度从常规的 10μm 增加至 20μm，降低过孔的直流电阻，减少导体损耗；同时，对孔壁进行光滑处理，通过化学抛光去除孔壁毛刺，降低高频电流的集肤效应损耗。在绝缘材料选择上，采用低介电损耗（Df）的基板材料，如聚苯醚（PPE）基板，其 Df 值为 0.002，相比传统环氧树脂基板（Df=0.02），信号衰减降低 90%。测试数据显示，在 10GHz 信号下，采用 PPE 基板的堆叠过孔，信号传输 10mm 后的衰减仅为 0.5dB，远优于传统基板的 5dB。

三、热可靠性设计难点与解决方案

堆叠过孔 PCB 在工作过程中，由于元器件发热与过孔电流损耗，会产生局部高温，若热设计不当，将导致过孔焊点融化、绝缘材料老化，影响 PCB 的可靠性。热可靠性设计的难点在于过孔的热传导效率低与温度分布不均。

过孔热传导效率低的主要原因是过孔与基板之间的热阻较大。解决方案是增大过孔的散热面积与优化过孔布局。在散热面积方面，采用导热过孔设计，将过孔与散热铜皮连接，铜皮面积根据发热功率确定，通常每 1W 功率需要 10mm2 的散热铜皮；同时，增加过孔数量，例如在大功率芯片下方布置密集的导热过孔，间距为 0.2mm，形成散热阵列，提升热传导效率。某功率电子设备通过这种设计，将芯片工作温度从 120℃降至 85℃，满足了长期使用要求。

温度分布不均问题的解决方案是采用热仿真与热平衡设计。在设计阶段，利用热仿真软件（如 ANSYS Icepak）对 PCB 的温度分布进行模拟，识别高温区域，调整过孔与元器件的布局，避免热源集中。例如，将发热功率较大的元器件分散布置，在高温区域增加散热过孔，在低温区域优化过孔密度，实现温度分布均匀化。同时，选用高导热系数的基板材料，如铝基 PCB，其导热系数为 20W/(m?K)，相比传统 FR-4 基板（0.3W/(m?K)），热传导效率提升 60 倍以上，有效改善温度分布。

此外，过孔的焊点热可靠性也需重点关注。解决方案是采用无铅焊点材料，如 Sn-Ag-Cu（SAC305）合金，其熔点为 217℃，相比传统 Sn-Pb 焊点（熔点 183℃），耐高温性能更优；同时，优化焊点形态，通过调整焊盘尺寸与焊接工艺，使焊点形成圆角结构，减少应力集中，提升热循环寿命。在 - 40℃至 125℃的温度循环测试中，SAC305 焊点的循环寿命可达 1500 次，远高于传统焊点的 500 次。
