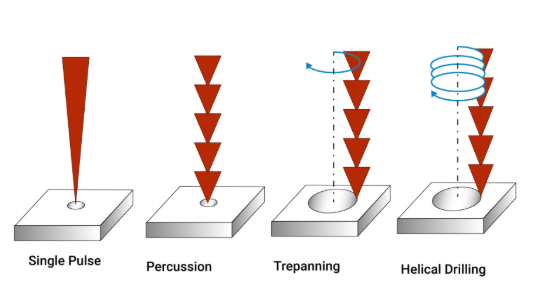

堆叠过孔 PCB 的材料选择策略与性能影响

材料是决定堆叠过孔 PCB 性能、可靠性与成本的核心因素，不同应用场景对材料的要求差异显著。堆叠过孔 PCB 常用的材料包括基板材料、导电材料、绝缘材料与焊接材料，每种材料的特性均与 PCB 的最终性能密切相关。制定科学的材料选择策略，需综合考虑应用需求、性能指标与成本预算，确保材料之间的兼容性与协同性。

一、基板材料的选择策略与性能影响

基板材料是堆叠过孔 PCB 的基础，其介电常数（Dk）、介电损耗（Df）、热膨胀系数（CTE）、导热系数与耐热性是关键选择指标，不同应用场景对这些指标的要求各不相同。

在高频信号传输场景（如 5G 通信、雷达设备），基板材料的 Dk 与 Df 直接影响信号完整性。高频信号对 Dk 的稳定性要求极高，Dk 值波动应小于 5%，同时 Df 值需尽可能低（通常小于 0.005），以减少信号衰减。常用的高频基板材料包括聚苯醚（PPE）、聚四氟乙烯（PTFE）与氰酸酯树脂（CE）。PPE 基板的 Dk 值为 3.0-3.2，Df 值为 0.002-0.003，成本适中，适合中高端高频设备；PTFE 基板的 Dk 值为 2.1-2.3，Df 值小于 0.001，是目前性能最优的高频基板材料，但成本较高，主要用于航空航天与高端测试仪器；CE 基板的 Dk 值为 3.2-3.4，Df 值为 0.004-0.005，耐热性优异（玻璃化转变温度 Tg 超过 200℃），适用于高温环境下的高频设备。某 5G 基站设备采用 PPE 基板的堆叠过孔 PCB，在 28GHz 频段下，信号传输损耗仅为 0.3dB/cm，满足系统对信号完整性的要求。

在高温环境应用（如汽车电子、工业控制），基板材料的耐热性与 CTE 是核心指标。汽车电子中的 PCB 需在 - 40℃至 150℃的温度范围内稳定工作，因此基板材料的 Tg 应超过 170℃，CTE 需与元器件匹配（通常为 10-15ppm/℃）。常用的高温基板材料包括改性环氧树脂（Tg=170-200℃）、聚酰亚胺（PI，Tg=250-300℃）与陶瓷基板（如氧化铝，Tg 无上限）。改性环氧树脂基板成本较低，适合中低温环境；PI 基板的耐热性与机械性能优异，但 CTE 较高（约 18ppm/℃），需通过添加无机填料（如二氧化硅）将 CTE 降至 12ppm/℃以下；陶瓷基板的导热系数高（20-300W/(m?K)），耐热性极强，但脆性大，加工难度高，主要用于大功率模块。某新能源汽车的电池管理系统（BMS）采用 PI 基板的堆叠过孔 PCB，经过 1000 次 - 40℃至 150℃的温度循环测试，PCB 的结构完整性与电气性能无明显变化。

在大功率应用场景（如电源模块、射频功放），基板材料的导热系数是关键指标，需大于 1W/(m?K)，以实现高效散热。常用的高导热基板材料包括铝基 PCB（导热系数 20-50W/(m?K)）、铜基 PCB（100-400W/(m?K)）与氮化铝陶瓷基板（导热系数 170-230W/(m?K)）。铝基 PCB 成本较低，加工难度小，适合中低功率场景（如 LED 驱动模块）；铜基 PCB 导热性能更优，但重量较大，主要用于中高功率设备（如射频功放）；氮化铝陶瓷基板兼具高导热、低 CTE（约 4.5ppm/℃）与优异绝缘性，是大功率模块（如 IGBT 模块）的理想选择，但成本较高且易碎，需通过与金属基板复合（如 DBC 陶瓷覆铜板）提升机械性能。某大功率电源模块采用氮化铝陶瓷基板的堆叠过孔 PCB，将模块的散热效率提升 40%，最高工作温度控制在 100℃以内。

二、导电材料的选择策略与性能影响

导电材料主要用于堆叠过孔的导电通路与 PCB 线路，其导电性能、机械强度与耐腐蚀性直接影响过孔的导通可靠性与使用寿命。常用的导电材料包括电解铜箔、压延铜箔与电镀铜液，不同类型的导电材料适用于不同应用场景。

电解铜箔的厚度通常为 12-35μm，具有较高的导电率（约 58MS/m）与成本优势，适合普通堆叠过孔 PCB 的线路与过孔电镀。但其晶粒结构较为粗糙，机械强度较低（抗拉强度约 250MPa），在弯曲或振动环境下易断裂，不适合柔性或高可靠性场景。某消费电子 PCB 采用 18μm 电解铜箔，通过优化电镀工艺，使堆叠过孔的导通电阻控制在 5mΩ 以下，满足日常使用需求。

压延铜箔的晶粒结构均匀致密，厚度可薄至 9μm，机械强度优异（抗拉强度超过 300MPa），弯曲性能突出（断裂伸长率约 15%），适用于柔性堆叠过孔 PCB（如可穿戴设备）与高振动场景（如汽车电子）。但其生产成本较高，导电率略低于电解铜箔（约 56MS/m），需通过退火处理（如 300℃保温 1 小时）提升导电性能。某柔性智能手表采用 9μm 压延铜箔的堆叠过孔 PCB，经过 10 万次弯曲测试（弯曲半径 5mm），过孔导通电阻无明显变化，线路断裂率低于 0.1%。

电镀铜液用于堆叠过孔的孔道填充与线路加厚，其成分（如硫酸铜浓度、添加剂类型）直接影响电镀层的均匀性、致密性与机械性能。酸性硫酸铜电镀液（硫酸铜浓度 200-250g/L）是目前主流选择，可通过添加光亮剂（如聚二硫二丙烷磺酸钠）与整平剂（如苄叉丙酮），获得均匀致密的电镀铜层，镀层厚度偏差可控制在 ±5% 以内。对于高可靠性场景（如航空航天），需采用高纯度电镀铜液（铜离子纯度 99.999%），并添加抗氧化剂（如亚硫酸钠），防止铜层氧化。某航天 PCB 采用高纯度酸性硫酸铜电镀液，使堆叠过孔的电镀铜层致密度达到 98% 以上，在 - 60℃至 150℃的温度范围内，导通电阻变化率小于 5%。

三、绝缘材料的选择策略与性能影响

绝缘材料用于隔离堆叠过孔的不同信号层，防止信号串扰与短路，其绝缘电阻、耐温性与介电性能是关键指标。常用的绝缘材料包括绝缘油墨、绝缘薄膜与真空溅射绝缘层，需根据应用场景的可靠性要求选择。

绝缘油墨分为热固型与光固型，热固型绝缘油墨（如环氧树脂类）需经过 150-180℃固化，绝缘电阻可达 1012Ω 以上，成本较低，适合中低端堆叠过孔 PCB；光固型绝缘油墨（如丙烯酸酯类）通过紫外线固化，工艺周期短（固化时间 30-60 秒），分辨率高（可达 50μm），适用于精细绝缘图案（如高密度过孔间隔离），但耐温性较差（长期耐温约 120℃），不适合高温场景。某工业控制 PCB 采用热固型环氧树脂绝缘油墨，经过 1000 小时 125℃高温老化测试，绝缘电阻无明显下降，满足工业级可靠性要求。

绝缘薄膜主要包括聚酰亚胺（PI）薄膜与聚四氟乙烯（PTFE）薄膜，PI 薄膜的耐温性优异（长期耐温 260℃），绝缘电阻超过 1013Ω，机械强度高，适合高温、高可靠性堆叠过孔 PCB（如航空航天设备）；PTFE 薄膜的介电性能突出（Dk=2.1，Df=0.001），耐化学腐蚀性强，适用于高频、强腐蚀场景（如海洋探测设备），但机械强度较低，需通过与玻璃纤维复合提升性能。某航空电子 PCB 采用 25μm PI 绝缘薄膜，用于堆叠过孔的层间隔离，经过 500 次 - 55℃至 150℃温度循环测试，绝缘性能无失效，满足航空级标准。

真空溅射绝缘层（如氧化铝、氮化硅）通过物理气相沉积（PVD）工艺形成，厚度仅 1-2μm，绝缘均匀性好，耐温性超过 300℃，适用于微型化、高可靠性堆叠过孔 PCB（如医疗植入设备）。但其设备成本高，生产效率低，目前主要用于高端场景。某医疗心率监测设备采用氮化硅溅射绝缘层，使堆叠过孔的绝缘间距缩小至 50μm，设备体积减少 20%，同时满足生物相容性要求。

四、焊接材料的选择策略与性能影响

焊接材料用于堆叠过孔与元器件的连接，其熔点、焊接可靠性与耐腐蚀性直接影响 PCB 的组装质量。常用的焊接材料包括无铅焊锡膏、焊线与焊球，需根据焊接工艺与应用环境选择。

无铅焊锡膏主要成分是 Sn-Ag-Cu（SAC）合金，其中 SAC305（Sn96.5Ag3.0Cu0.5）熔点为 217℃，焊接可靠性高，耐温性优异（长期耐温 125℃），是目前主流选择，适用于大多数堆叠过孔 PCB 的表面贴装（SMT）工艺。对于高温场景（如汽车发动机舱），需采用高银含量焊锡膏（如 SAC405，Sn95.5Ag4.0Cu0.5），熔点提升至 220℃，高温可靠性更优。某汽车电子 PCB 采用 SAC405 无铅焊锡膏焊接堆叠过孔与元器件，经过 2000 次 - 40℃至 150℃温度循环测试，焊点失效概率低于 0.5%。

焊线主要用于堆叠过孔与芯片的金丝键合，常用材料包括金丝、铜线与合金线。金丝（纯度 99.99%）具有优异的导电性（62MS/m）与抗氧化性，键合可靠性高，适用于高可靠性场景（如航空航天芯片），但成本较高；铜线成本仅为金丝的 1/5，导电性能接近金丝，但易氧化，需在惰性气体环境下键合，适合中低端场景；合金线（如 AuPd 合金线）兼具高可靠性与成本优势，是未来的发展方向。某高端芯片封装采用 25μm 金丝键合堆叠过孔，键合强度超过 15g，满足芯片长期稳定工作需求。

焊球用于球栅阵列（BGA）封装的堆叠过孔互联，常用材料与无铅焊锡膏一致（如 SAC305），直径根据过孔间距确定（通常为 0.3-0.8mm）。对于微型化堆叠过孔 PCB（如穿戴设备），需采用超细焊球（直径 0.2mm 以下），并通过高精度植球工艺确保焊球与过孔的精准对齐。某微型智能手环采用 0.2mm SAC305 焊球，实现堆叠过孔与 BGA 芯片的互联，封装密度提升 30%，满足设备微型化要求。
