PCB锡膏应用中的工艺参数优化与质量控制

网板厚度和开孔尺寸的选择：网板厚度和开孔尺寸应根据焊盘的大小和元器件的类型进行选择。一般来说，对于 0402、0201 等小型元器件，应选择厚度较薄（如 0.12mm、0.10mm）、开孔尺寸较小的网板，以确保锡膏能够准确地印刷到焊盘上，避免锡膏过多；对于 QFP（四方扁平封装）、BGA 等大型元器件，应选择厚度较厚（如 0.15mm、0.18mm）、开孔尺寸较大的网板，以保证有足够的锡膏量，确保焊接可靠。同时，网板的开孔形状也应与焊盘形状相匹配，如对于矩形焊盘，应采用矩形开孔；对于圆形焊盘，应采用圆形开孔，以提高锡膏印刷的均匀性。

印刷压力的调整：印刷压力过大容易导致锡膏被过度挤压，出现锡膏过薄、网板变形等问题；印刷压力过小则容易导致锡膏无法充分填充网孔，出现漏印、锡膏厚度不均匀等问题。因此，在调整印刷压力时，应根据网板厚度、锡膏粘度和印刷速度等因素进行综合考虑。一般来说，印刷压力的调整应遵循 “最小压力原则”，即在保证锡膏能够充分填充网孔、印刷均匀的前提下，尽量减小印刷压力。通常情况下，印刷压力的范围为 5 - 15N，具体数值应根据实际情况进行调整。在调整过程中，可以通过观察锡膏印刷后的外观来判断压力是否合适，如果锡膏印刷均匀、无漏印、无溢墨，则说明压力合适；如果出现锡膏过薄或过厚、漏印等问题，则需要适当调整压力。

印刷速度的优化：印刷速度过快容易导致锡膏在刮刀的作用下无法充分填充网孔，出现气泡、锡膏厚度不均匀等问题；印刷速度过慢则会降低生产效率，同时也可能导致锡膏在网板上停留时间过长，出现干燥、粘度增加等问题，影响印刷质量。因此，需要根据锡膏的粘度、网板的开孔尺寸和印刷压力等因素优化印刷速度。一般来说，印刷速度的范围为 20 - 60mm/s，对于粘度较高的锡膏，应选择较慢的印刷速度，以确保锡膏能够充分填充网孔；对于粘度较低的锡膏，应选择较快的印刷速度，以避免锡膏流淌。在实际生产中，可以通过试印的方式确定最佳的印刷速度，先设定一个初始速度进行试印，然后根据印刷质量调整速度，直到获得满意的印刷效果。

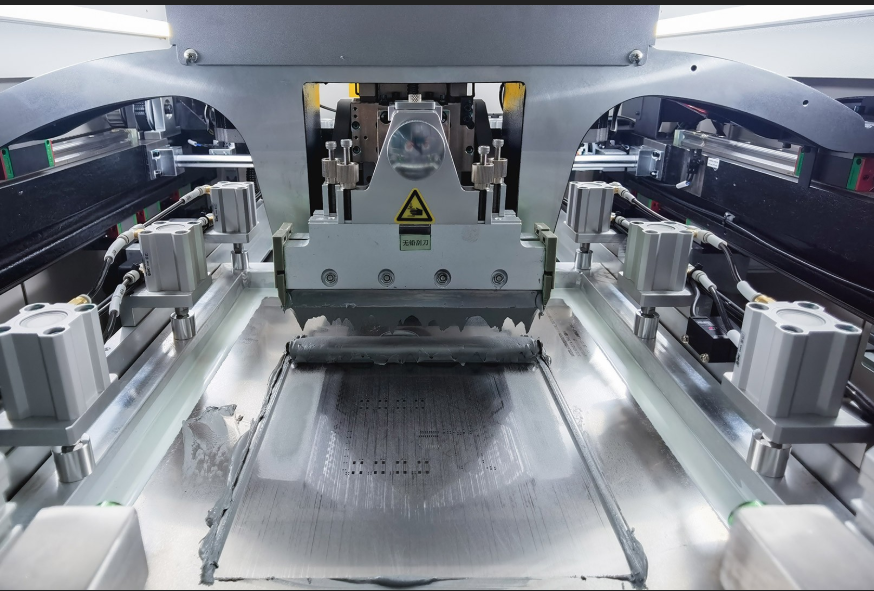

刮刀材质的选择：常见的刮刀材质有橡胶刮刀和金属刮刀（如不锈钢刮刀）。橡胶刮刀具有良好的弹性，能够适应网板的细微变形，印刷效果较好，适用于一般的 PCB 板印刷；金属刮刀则具有较高的硬度和耐磨性，使用寿命长，印刷精度高，适用于高密度、高精度 PCB 板的印刷，如多层板、细间距 PCB 板等。在选择刮刀材质时，应根据 PCB 板的类型、元器件的密度和印刷精度要求进行选择。

刮刀角度的调整：刮刀角度的大小会影响锡膏的刮涂效果和印刷厚度。刮刀角度过大，会导致锡膏刮涂不充分，印刷厚度过薄；刮刀角度过小，会导致锡膏被过度挤压，印刷厚度过厚，同时也会增加刮刀的磨损。一般来说，刮刀角度的范围为 45° - 60°，对于橡胶刮刀，角度可以适当减小，如 45° - 50°；对于金属刮刀，角度可以适当增大，如 50° - 60°。在调整刮刀角度时，应结合印刷压力和印刷速度进行综合调整，以确保锡膏印刷均匀、厚度适中。

刮刀刃口状态的维护：刮刀刃口的平整度和锋利度对锡膏印刷质量有着重要影响。如果刮刀刃口存在缺口、磨损或变形等问题，会导致锡膏刮涂不均匀，出现漏印、锡膏厚度不一致等问题。因此，要定期对刮刀刃口进行检查和维护，对于轻微磨损的刃口，可以采用研磨的方式进行修复；对于磨损严重或存在缺口的刃口，应及时更换新的刮刀，以保证印刷质量。

预热区参数的优化：预热区的主要作用是去除锡膏中的溶剂，激活助焊剂，同时使 PCB 板和元器件的温度逐渐升高，避免因温度骤升导致元器件损坏或 PCB 板变形。预热区的温度应根据锡膏的类型和元器件的耐热性进行设置，一般来说，预热区的温度范围为 80 - 120℃，升温速率应控制在 1 - 3℃/s 之间。升温速率过快容易导致锡膏中的溶剂挥发过快，产生气泡，影响焊接质量；升温速率过慢则会延长预热时间，降低生产效率，同时也可能导致助焊剂提前活化，失去作用。在实际生产中，可以通过温度曲线测试仪对预热区的温度进行监测，根据监测结果调整预热区的温度和传送带速度，确保温度曲线符合要求。

恒温区参数的优化：恒温区的主要作用是使 PCB 板和元器件的温度保持稳定，让助焊剂充分活化，去除焊盘和元器件引脚表面的氧化物，为后续的回流焊接做好准备。恒温区的温度范围一般为 120 - 160℃，恒温时间应根据锡膏的要求和 PCB 板的大小进行调整，通常为 60 - 120s。恒温时间过短，助焊剂活化不充分，无法有效去除氧化物，影响焊接质量；恒温时间过长，助焊剂过度挥发，可能导致焊点出现虚焊、空洞等问题。同时，要注意恒温区的温度均匀性，避免局部温度过高或过低，影响助焊剂的活化效果。

回流区参数的优化：回流区是热风回流焊接的关键阶段，主要作用是使锡膏达到熔点并充分熔化，形成良好的焊点。回流区的峰值温度应根据锡膏的熔点进行设置，一般比锡膏熔点高 20 - 40℃，例如，对于熔点为 183℃的 Sn63Pb37 锡膏，峰值温度应控制在 203 - 223℃之间。峰值温度过高容易导致元器件损坏、PCB 板分层、焊点氧化等问题；峰值温度过低则会导致锡膏熔化不充分，出现虚焊、焊点强度不足等问题。回流区的时间（即锡膏处于液态的时间）也应进行合理控制，一般为 30 - 60s，时间过长会增加焊点氧化的风险，时间过短则会导致焊点形成不充分。

冷却区参数的优化：冷却区的主要作用是使熔化的锡膏快速冷却凝固，形成稳定的焊点结构，提高焊点的强度和可靠性。冷却区的冷却速率应根据锡膏的类型和 PCB 板的材质进行调整，一般为 2 - 5℃/s。冷却速率过快容易导致焊点产生内应力，出现裂纹等问题；冷却速率过慢则会导致焊点晶粒粗大，降低焊点的强度和韧性。在冷却过程中，可以采用强制风冷或水冷的方式，确保冷却均匀、快速。

波峰高度的调整：波峰高度是指焊锡波峰的最高点与 PCB 板底面的距离，合适的波峰高度能够确保焊锡充分填充通孔，形成良好的焊点。波峰高度过高容易导致焊锡溢出，出现桥连等问题；波峰高度过低则会导致焊锡填充不足，出现虚焊等问题。一般来说，波峰高度应控制在 PCB 板厚度的 1/2 - 2/3 之间，具体数值应根据 PCB 板的厚度和通孔的大小进行调整。在调整过程中，可以通过观察焊点的外观来判断波峰高度是否合适，如果焊点饱满、无空洞、无桥连，则说明波峰高度合适。

焊接温度的优化：焊接温度是影响波峰焊接质量的关键参数之一，应根据锡膏的熔点和元器件的耐热性进行设置。对于 Sn63Pb37 锡膏，焊接温度一般控制在 240 - 250℃之间；对于无铅锡膏（如 Sn96.5Ag3.0Cu0.5），焊接温度一般控制在 250 - 260℃之间。焊接温度过高容易导致元器件损坏、PCB 板变形、焊点氧化等问题；焊接温度过低则会导致锡膏熔化不充分，出现虚焊、焊点强度不足等问题。在实际生产中，应使用温度测试仪对焊接温度进行实时监测，确保温度稳定在设定范围内。

焊接时间和传送带速度的调整：焊接时间是指 PCB 板通过波峰的时间，与传送带速度密切相关。传送带速度过快，焊接时间过短，会导致焊锡填充不充分，出现虚焊等问题；传送带速度过慢，焊接时间过长，会增加元器件损坏和 PCB 板变形的风险，同时也会降低生产效率。一般来说，焊接时间应控制在 3 - 5s 之间，传送带速度应根据波峰长度和焊接时间进行调整，确保 PCB 板能够在规定的时间内通过波峰。例如，如果波峰长度为 300mm，焊接时间要求为 4s，则传送带速度应设置为 300mm / 4s = 75mm/s。
