PCB层压的最佳实践与未来发展趋势

随着电子信息产业的快速发展，PCB 向高密度、高频化、多功能化方向不断演进，对层压工艺的精度、可靠性、效率提出了更高要求。总结行业内的最佳实践经验，把握未来发展趋势，是推动 PCB 层压技术持续进步的关键。

PCB 层压的最佳实践涵盖材料管理、工艺标准化、质量管控、设备维护等多个方面，形成全流程的精细化管理体系。在材料管理方面，最佳实践强调 “源头控制”，建立严格的供应商准入机制，对每批次采购的基材、半固化片、铜箔进行全性能检测，包括介电性能（Dk、Df）、热性能（Tg、CTE）、机械性能（剥离强度、弯曲强度）等指标，确保材料质量符合设计要求。同时，材料的储存环境需严格控制，温度保持在 20-25℃，相对湿度≤50%，半固化片需密封储存于 - 18℃以下的冷冻环境，避免吸潮变质；使用前需进行解冻（室温放置 24h）和预烘烤，确保挥发物含量达标。

工艺标准化是最佳实践的核心，需建立完善的工艺文件体系，包括作业指导书（SOP）、工艺参数表、异常处理流程等。在层压工艺中，最佳实践倡导采用 “参数窗口验证” 方法，通过设计正交实验，确定温度、压力、时间等参数的最佳范围，并建立参数偏差预警机制，当参数超出允许范围时（如温度偏差 ±3℃），设备自动报警并停止运行。此外，针对不同类型的 PCB（如高频板、厚铜板、柔性板），需制定专用的工艺方案，例如厚铜板（铜箔厚度≥70μm）层压需适当提高压合温度（比常规高 10-15℃）和压力（3.5-4.0MPa），确保树脂充分填充铜箔间隙；柔性 PCB 层压则需采用低应力工艺，降低降温速率（1℃/min），避免基材褶皱。

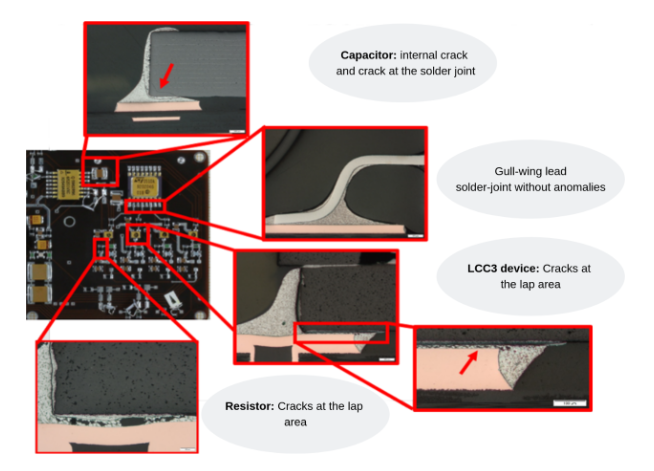

质量管控的最佳实践强调 “全流程检测”，建立从原材料入库到成品出库的多环节检测体系。在层压前，需对基材表面进行外观检查（无划痕、污染）和尺寸检测（厚度偏差 ±5%）；层压过程中，通过在线监测系统（如红外温度传感器、压力传感器）实时监控工艺参数；层压后，进行外观检查（无气泡、分层、翘曲）、尺寸测量（板厚、板尺寸）、性能测试（介电性能、热稳定性）等。对于关键应用领域（如航空航天、医疗电子），还需进行可靠性测试，如温度循环、湿热老化、振动测试等，确保产品满足长期使用需求。此外，最佳实践还倡导建立质量追溯体系，通过赋码技术，实现每块 PCB 从材料到工艺、检测数据的全生命周期追溯，便于异常问题的分析和改进。

设备维护是保障层压工艺稳定性的重要环节，最佳实践采用 “预防性维护” 策略，制定设备维护计划，定期对层压设备进行保养和校准。例如，对压合机的加热系统，每月进行温度均匀性测试（偏差≤±2℃）；对压力系统，每季度进行压力精度校准（偏差≤±1%）；对真空系统，每周检查真空度（确保≤-0.095MPa），及时更换真空泵油和密封件。同时，建立设备故障应急预案，储备关键备件（如加热管、压力传感器），确保设备故障时能快速修复，减少生产中断时间。

展望未来，PCB 层压技术将呈现以下发展趋势：一是新型材料的应用不断拓展，随着高频、高速、高温应用需求的增加，低介电常数（Dk≤2.0）、超低介电损耗（Df≤0.001）的材料（如全氟聚醚、纳米复合材料）将逐步商业化，这类材料能够进一步提升信号传输速度，降低信号衰减；同时，环保型材料（如生物基环氧树脂、可降解基材）的研发将加速，推动 PCB 产业向绿色可持续方向发展。

二是工艺智能化水平持续提升，人工智能（AI）、物联网（IoT）技术将深度融入层压工艺，通过在层压设备上部署多传感器（温度、压力、真空度、图像传感器），实时采集工艺数据和产品图像；利用 AI 算法对数据进行分析，实现工艺参数的自适应调整（如根据材料特性自动优化温度曲线）、缺陷的自动识别（如气泡、分层的实时检测），大幅提升工艺稳定性和产品良率。此外，数字孪生技术将得到应用，构建层压工艺的虚拟仿真模型，通过模拟不同参数下的层压过程，提前预测可能出现的缺陷，优化工艺方案，减少试错成本。

三是工艺集成化趋势明显，传统的层压工艺需经过叠层、压合、脱模、修边等多个独立工序，未来将向 “一体化集成” 方向发展，开发集叠层、压合、冷却、检测于一体的全自动生产线，实现从基材到成品 PCB 的连续化生产，生产周期将从目前的 1-2h / 批次缩短至 30min 以内，大幅提升生产效率。同时，层压工艺与其他工序（如钻孔、电镀）的协同集成将加强，例如开发 “层压 - 钻孔一体化” 设备，减少工序间的转运时间和定位误差，提升 PCB 的加工精度。

四是面向先进封装的层压技术创新，随着半导体封装向系统级封装（SiP）、 Chiplet（芯粒）方向发展，PCB 作为封装载体的需求日益增加，对层压工艺的精度和可靠性提出了更高要求。未来将开发超薄（厚度≤0.1mm）、超高层数（层数≥50 层）的层压技术，实现 PCB 与芯片的紧密集成；同时，针对异质集成需求，将开发能够兼容不同材料（如硅、玻璃、陶瓷）的层压工艺，实现多种元器件的一体化封装，提升电子设备的集成度和性能。
