PCB清洁技术解析：溶剂、水基、等离子与超声波实战应用

PCB 清洁没有 “万能方法”，不同污染物、不同 PCB 类型需要匹配不同的清洁技术。目前行业内常用的清洁技术主要分为四类：溶剂清洁、水基清洁、等离子清洁、超声波清洁。它们各有适用场景与操作要点，掌握这些技术的核心原理与实战方法，才能高效解决 PCB 清洁问题。今天，我们就逐一解析这四种技术，带你看清它们的 “优势、适用场景、操作规范及注意事项”。

首先是 “溶剂清洁技术”—— 最常用的 “应急清洁方案”，原理是利用有机溶剂的溶解能力，去除 PCB 表面的有机污染物（如助焊剂、油污、树脂残留）。常用的溶剂包括异丙醇（IPA）、乙醇、丙酮，其中异丙醇因 “挥发性适中、腐蚀性低”（对 PCB 基材与元件兼容性达 95% 以上），成为行业首选。

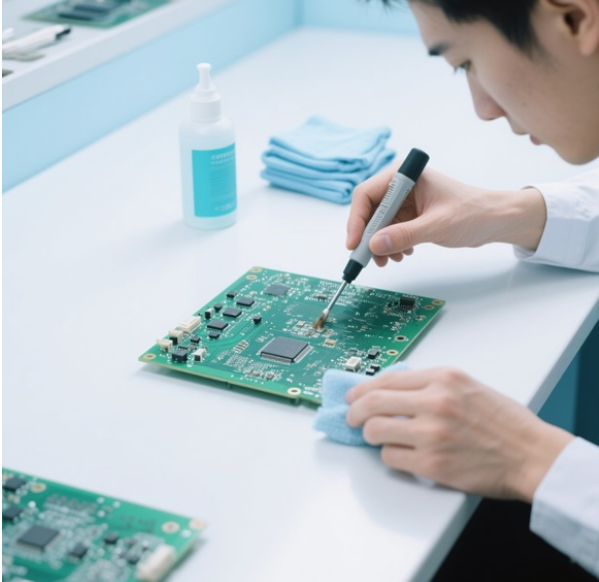

溶剂清洁的操作流程简单：先用无尘布蘸取适量溶剂（湿润但不滴落，用量约 5-10ml / 块 PCB），轻轻擦拭污染物区域；对于缝隙中的残留（如芯片引脚间），可用蘸有溶剂的棉签（直径 0.5-1mm）精准清理；擦拭后，用热风（温度 50℃，风速 1m/s）吹干溶剂，避免残留。它的优势是 “操作便捷、无需专业设备”，适合维修现场或小批量 PCB 的清洁，比如手机维修时去除电容引脚的焊膏残留，或 DIY 电子制作时清洁手工焊接的 PCB。

但溶剂清洁也有局限性：无法去除无机污染物（如金属碎屑、蚀刻残留）；部分溶剂（如丙酮）挥发性强、易燃易爆，需在通风环境（风速≥0.3m/s）下操作，且远离火源；此外，溶剂可能对部分元件造成损伤 —— 比如橡胶材质的连接器会被异丙醇溶胀，纸质电容会因吸收溶剂而失效，因此清洁前需确认元件与溶剂的兼容性（可参考元件 datasheet 中的 “化学兼容性” 说明）。

实战案例：某家电维修店在清洁冰箱 PCB 的油污时，误用丙酮擦拭带有橡胶密封圈的连接器，导致密封圈膨胀变形，后期安装时出现接触不良，不得不更换整个连接器。若当时选择异丙醇，并避开密封圈区域，就能避免这一问题。

其次是 “水基清洁技术”—— 批量生产中的 “高效清洁方案”，原理是利用去离子水配合专用清洁剂（含表面活性剂、缓蚀剂），通过 “溶解 + 乳化” 作用去除各类污染物（包括焊膏、助焊剂、无机碎屑）。与溶剂清洁相比，水基清洁更环保（可回收处理）、成本更低（去离子水单价仅为异丙醇的 1/20），且能清洁大面积 PCB，适合 SMT 生产线的批量清洁。

水基清洁的核心操作要点有三个：一是 “清洁剂配比”—— 根据污染物浓度调整清洁剂与去离子水的比例（通常为 1:10-1:50），浓度过高会增加漂洗难度，过低则清洁效果不足；二是 “清洁温度与时间”—— 温度控制在 40-60℃（温度过高会导致 PCB 基材变形），清洁时间 5-10 分钟（时间过长可能腐蚀焊盘）；三是 “漂洗彻底性”—— 清洁后需用去离子水漂洗 2-3 次，每次 3 分钟，确保清洁剂残留量 < 0.5μg/cm2，最后通过热风干燥（温度 60℃，时间 15 分钟）。

水基清洁特别适合焊接后的批量 PCB 清洁，比如某手机代工厂的 SMT 生产线，每天需清洁 5 万块 PCB 的焊膏残留，采用水基清洁设备后，清洁效率比人工溶剂清洁提升 20 倍，且残留合格率从 85% 提升到 99.5%。但需注意：水基清洁需专用设备（如喷淋式清洁机、浸泡式清洁槽），初期投入较高；且清洁后必须彻底干燥，否则 PCB 易受潮氧化。

第三是 “等离子清洁技术”—— 精密 PCB 的 “无接触清洁方案”，原理是通过高频电场将气体（如氧气、氩气）电离成 “等离子体”，利用等离子体的高活性，去除 PCB 表面的有机污染物（如油污、树脂）和氧化层，同时不损伤 PCB 的细微结构（如 0.01mm 的线路）。

等离子清洁的优势在于 “无接触、无残留”：无需使用清洁剂，避免二次污染；且等离子体可深入 PCB 的微小缝隙（如 BGA 芯片底部、通孔内壁），清洁传统方法无法触及的区域。它特别适合医疗电子、航空航天等对洁净度要求极高的 PCB，比如心脏起搏器的 PCB，需在无菌、无残留的环境下工作，等离子清洁能同时实现 “清洁 + 消毒”，确保 PCB 表面的细菌残留 < 1CFU/cm2。

等离子清洁的操作需注意：一是 “气体选择”—— 清洁有机污染物用氧气等离子体（活性强），去除氧化层用氩气等离子体（温和不腐蚀）；二是 “参数控制”—— 等离子体功率 50-200W（功率过高会烧毁 PCB 线路），处理时间 1-3 分钟（时间过长会导致焊盘变色）；三是 “真空环境”—— 清洁需在真空腔体（真空度 < 10Pa）内进行，避免空气影响等离子体活性。某医疗设备厂商采用等离子清洁后，其 PCB 的绝缘电阻稳定性提升 30%，设备故障率从 2.1% 降至 0.3%。

第四是 “超声波清洁技术”—— 复杂结构 PCB 的 “深层清洁方案”，原理是通过超声波发生器（频率 20-40kHz）产生高频振动，使清洁液（通常为水基清洁剂或溶剂）形成微小气泡，气泡破裂时产生的冲击力能去除 PCB 缝隙中的顽固污染物（如金属碎屑、焊膏残渣）。

超声波清洁的核心是 “频率与功率匹配”：清洁小型 PCB（如智能手表 PCB）用 40kHz 高频（冲击力小，避免元件脱落），清洁大型工业 PCB 用 20kHz 低频（冲击力大，去除顽固污渍）；功率根据清洁液体积调整，通常为 50-100W/L（功率过高会导致 PCB 变形）。操作时，需将 PCB 完全浸泡在清洁液中，且元件面朝上，避免气泡聚集在芯片底部；清洁时间 3-5 分钟，结束后立即取出漂洗、干燥。

超声波清洁适合清洁带有复杂结构的 PCB，比如汽车电子中的 PCB，其表面集成了多个传感器和连接器，缝隙多、污染物隐蔽，传统擦拭无法清洁，而超声波清洁能深入缝隙，去除 98% 以上的残留。但需注意：超声波可能对脆弱元件（如陶瓷电容、MEMS 传感器）造成损伤，清洁前需将这类元件拆除或采用低功率模式。

四种 PCB 清洁技术各有专攻，需根据污染物类型、PCB 特性及生产场景选择：应急维修选溶剂清洁，批量生产选水基清洁，精密医疗选等离子清洁，复杂结构选超声波清洁。只有选对技术，才能实现 “高效、彻底、无损伤” 的 PCB 清洁。
