通信、汽车、医疗领域高频PCB设计制造的场景化指南
高频 PCB 的应用场景不同,对设计制造的要求也存在显著差异 —— 通信设备(如 5G 基站)关注 “低损耗、高阻抗精度”,汽车电子(如毫米波雷达)强调 “宽温稳定性、抗振动”,医疗设备(如超声探头)则侧重 “无卤素、信号无失真”。若忽视场景差异,盲目套用通用标准,会导致设备性能不达标或成本过高。

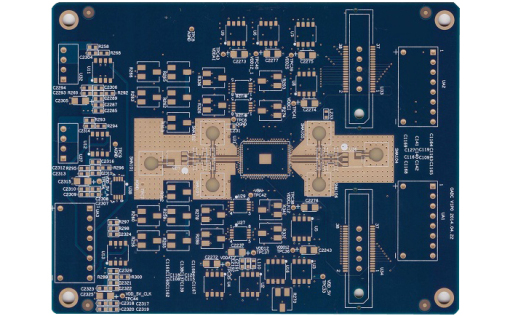

一、通信设备场景:5G 基站 / WiFi6 路由器的高频 PCB 设计制造
通信设备的高频 PCB 以 “高频段(3.5GHz-60GHz)、高传输速率(>10Gbps)” 为特点,核心需求是 “低插入损耗、高阻抗精度、强 EMC 抗干扰”,典型应用为 5G 基站 AAU(有源天线单元)PCB、WiFi6 路由器射频 PCB。
1. 设计核心参数
频率范围:5G 基站 3.5GHz/26GHz/60GHz,WiFi6 2.4GHz/5GHz;
特性阻抗:射频信号 50Ω(公差 ±3%),时钟信号 100Ω 差分(公差 ±5%);
插入损耗:5GHz 信号传输 10cm≤1dB,26GHz 信号传输 10cm≤2.5dB;
叠层设计:5G 基站 AAU 用 8 层板(4 信号层 + 2 接地层 + 1 电源层 + 1 隔离层),WiFi6 路由器用 4 层板(2 信号层 + 1 接地层 + 1 电源层),信号层与接地层间距 0.1-0.15mm。
2. 材料选择
基材:5G 基站(26GHz 以上)用 Rogers 4350B(ε?=3.48,tanδ=0.0037)或 PTFE(ε?=2.1,tanδ=0.0009),WiFi6(5GHz)用改性 FR-4(如 Isola FR408HR,ε?=4.4,tanδ=0.008);
粘结片:与基材匹配,如 Rogers 4350B 配 Rogers 4450F(tanδ=0.004);
表面处理:镀银(厚度 3-5μm,涂 OSP 防氧化),减少高频导体损耗;
铜箔:RA 低粗糙度铜箔(Ra<0.2μm),降低趋肤效应带来的损耗。
3. 制造工艺要点
层压:真空度 < 5Pa,压力 40-50kg/cm2,温度 180-190℃(Rogers 基材),层厚公差 ±0.01mm;
钻孔:机械钻孔(孔径 0.15-0.3mm),孔壁粗糙度 Ra<1.2μm,镀铜厚度 25-35μm(满足大电流传输);
阻抗测试:用 TDR 法测阻抗,每个传输线测 5 个点,偏差超 ±3% 需返修;
EMC 优化:信号层两侧布接地过孔(间距 4mm),差分对长度差 < 3mil,电源层与接地层紧邻(间距 0.2mm)。
4. 测试标准
电性能:用矢量网络分析仪(VNA)测 S 参数(S11<-15dB,S21 满足损耗要求);
EMC:符合 EN 300328(5GHz 频段辐射≤-40dBm/MHz);
环境可靠性:高温高湿测试(85℃/85% RH,1000 小时),插入损耗变化≤0.5dB。
二、汽车电子场景:毫米波雷达 / 车载 WiFi 的高频 PCB 设计制造
汽车电子的高频 PCB 需在 “-40℃~125℃宽温、振动(10-2000Hz)、高湿度(95% RH)” 环境下工作,核心需求是 “宽温介电稳定、抗振动冲击、耐化学腐蚀”,典型应用为毫米波雷达(77GHz)PCB、车载 WiFi6(5GHz)PCB。
1. 设计核心参数
频率范围:毫米波雷达 77GHz,车载 WiFi6 5GHz;
特性阻抗:毫米波雷达 50Ω(公差 ±2%,更高精度),车载 WiFi 50Ω(±5%);
介电常数温度稳定性:Δε?/ΔT<50ppm/℃(温度 - 40℃~125℃),避免温度变化导致阻抗偏移;
叠层设计:毫米波雷达用 6 层板(2 信号层 + 2 接地层 + 1 电源层 + 1 屏蔽层),车载 WiFi 用 4 层板,层间结合力≥1.5kgf/cm(抗振动)。
2. 材料选择
基材:毫米波雷达用 Rogers RO4835(ε?=3.48,tanδ=0.0038,宽温稳定),车载 WiFi 用松下 Megtron 6(ε?=3.6,tanδ=0.006,耐湿热);
粘结片:选用耐高温粘结片(Tg>200℃),如 Rogers 4450F;
表面处理:化学镍金(ENIG,镍层 5μm + 金层 0.1μm),耐盐雾腐蚀(满足汽车盐雾测试 48 小时),且可焊性好;
铜箔:高延展性铜箔(延伸率≥15%),抗振动导致的铜层断裂。
3. 制造工艺要点
层压:压力 50-60kg/cm2(增强层间结合力),升温速率 2℃/min,冷却速率 1℃/min,翘曲度≤0.3%(抗振动);
钻孔:采用 “激光 + 机械” 复合钻孔(0.1mm 微孔),孔壁镀铜后做 “孔壁强度测试”(拉力≥500g);
表面处理:ENIG 镀后做 “可焊性测试”(焊接后焊点拉拔力≥1.2kgf);
抗振动处理:PCB 边缘增加 “加强边框”(宽度 1-2mm),元件焊接采用 “无铅焊料”(熔点 217℃,耐高温)。
4. 测试标准
宽温性能:-40℃~125℃循环测试(100 次),阻抗变化≤5%,插入损耗变化≤0.3dB;
抗振动:10-2000Hz 正弦振动(加速度 20G),测试后 PCB 无裂纹、元件无脱落;
耐化学:耐机油、防冻液测试(浸泡 24 小时),表面处理无腐蚀,介电性能无变化。
三、医疗设备场景:超声诊断仪 / 高频探头的高频 PCB 设计制造
医疗设备的高频 PCB 需符合 “医疗安全标准(如 ISO 13485)”,核心需求是 “无卤素、信号无失真、生物相容性”,典型应用为超声诊断仪探头 PCB(5-15MHz,虽低于 1GHz,但对信号完整性要求高)、高频监护仪 PCB(1-5GHz)。
1. 设计核心参数
频率范围:超声探头 5-15MHz,高频监护仪 1-5GHz;
信号失真:超声信号脉冲响应无过冲(过冲≤5%),高频监护仪信噪比(SNR)≥60dB;
阻抗控制:超声探头 60Ω(±5%),高频监护仪 50Ω(±5%);
叠层设计:超声探头用 4 层板(2 信号层 + 1 接地层 + 1 电源层),高频监护仪用 6 层板,避免使用含卤素材料(符合 IEC 61249-2-21 无卤素标准)。
2. 材料选择
基材:超声探头用无卤素 FR-4(如生益 S1161,ε?=4.5,tanδ=0.009,无卤素),高频监护仪用 Rogers 4350B(无卤素版本);
粘结片:无卤素低损耗粘结片(如 Isola 370HR 无卤素版,tanδ=0.008);
表面处理:镀金(厚度 0.5-1μm),生物相容性好(符合 ISO 10993-5 细胞毒性测试),且长期可靠性高;
阻焊剂:无卤素阻焊剂(如太阳油墨 SF-6000,不含溴、氯),避免有害物质释放。
3. 制造工艺要点
清洁:全程采用无卤素清洁剂(如异丙醇),避免残留卤素离子(卤素含量≤900ppm);
层压:温度 170-180℃,压力 30-40kg/cm2,层间无气泡(气泡直径 < 0.1mm),确保信号传输均匀;
布线:超声探头线路避免过孔(减少寄生参数),若需过孔,采用盲孔(直径 0.2mm),并做阻抗匹配;
表面处理:镀金后做 “生物相容性测试”(细胞毒性评级 1 级,无毒性)。
4. 测试标准
无卤素:按 IEC 61249-2-21 测试,卤素含量≤900ppm;
信号完整性:超声探头测脉冲响应,过冲≤5%;高频监护仪测 SNR,≥60dB;
可靠性:高温高湿测试(60℃/90% RH,500 小时),PCB 无腐蚀、性能无变化。

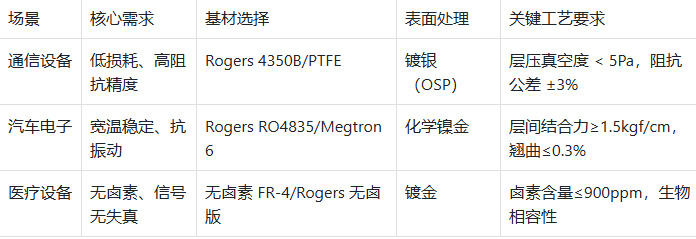

四、场景化设计制造的核心差异总结

高频 PCB 设计制造需 “因地制宜”,根据场景的核心需求选择材料、制定工艺、设定测试标准。只有精准匹配场景差异,才能在保证性能达标的同时,控制成本,提升产品竞争力。
