射频PCB的罗杰斯基材选型：按场景匹配性能实操指南

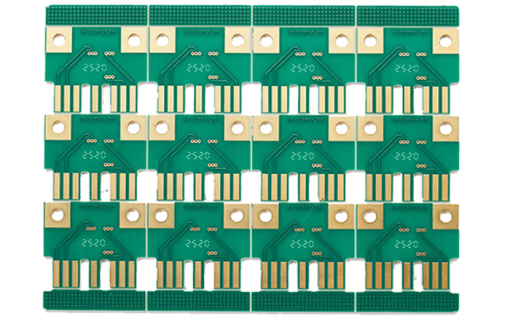

射频 PCB 的性能优劣，70% 取决于基材选型是否精准。罗杰斯基材型号众多，不同型号的介电常数、损耗角正切、环境适应性差异显著，若选型错误（如用中低频基材做高频毫米波 PCB），会导致信号损耗超标、设备失效。选型需围绕 “射频信号频段”“设备工作环境”“成本预算” 三大核心依据，结合罗杰斯基材的参数特性，按场景匹配。今天，我们提供可落地的选型指南，帮你避开误区，选对 “性价比最优” 的罗杰斯基材。
一、选型的核心依据：先明确 “三大需求”
射频信号频段：这是选型的首要标准 —— 频段越高，对基材的低损耗、低介电常数要求越严。例如 1-10GHz 中低频段，可容忍 tanδ≤0.008；30GHz 以上高频段，tanδ 需≤0.001，否则信号损耗会 “指数级增加”。
设备工作环境：需考虑温度范围（如汽车 - 40℃~125℃、工业设备 - 20℃~85℃）、湿度（如户外基站 95% RH）、化学腐蚀（如医疗设备需耐酒精），这些因素决定基材的环境适应性参数（如 CTE、耐湿性）。
成本预算：罗杰斯基材成本从低到高排序为：改性环氧树脂系列（4350B）<玻璃纤维增强 PTFE 系列（5880）< 纯 PTFE 系列（5800），需在性能与成本间平衡，避免 “过度设计”（如用 5800 做 WiFi6 路由器 PCB，成本高但性能冗余）。
二、分场景选型：罗杰斯基材与射频 PCB 的 “适配表”
场景 1：中低频射频 PCB（1-10GHz）—— 适配 Rogers 4350B
适用设备：WiFi6/7 路由器射频模块、5G CPE（客户前置设备）、蓝牙 5.3 模块、工业物联网（IIoT）网关。
核心需求：低损耗、易加工、成本可控。
罗杰斯 4350B 的适配性：
参数匹配：ε?=3.48（适合 50Ω/75Ω 阻抗设计），tanδ=0.0037（10GHz），信号传输 10cm 损耗仅 0.8dB，满足中低频段需求；
加工优势：改性环氧树脂基材，无需特殊表面处理（如等离子蚀刻），可兼容普通 PCB 的层压、钻孔工艺，制造成本比 PTFE 系列低 40%；
案例：某路由器厂商用 4350B 制作 WiFi6 射频 PCB，5GHz 频段信号传输距离达 25 米（FR-4 基材仅 15 米），成本仅增加 35%，产品竞争力显著提升。
场景 2：中高频射频 PCB（10-30GHz）—— 适配 Rogers 5880
适用设备：5G 基站 AAU 射频板、24GHz 工业雷达、卫星通信接收模块。
核心需求：超低损耗、介电常数稳定、抗温变。
罗杰斯 5880 的适配性：
参数匹配：ε?=2.2（低介电常数减少信号延迟），tanδ=0.0009（10GHz），26GHz 频段传输 10cm 损耗仅 0.3dB，远低于 4350B 的 1.2dB；
环境适应：-55℃~150℃宽温范围内，ε?波动≤0.02，CTE（Z 轴）为 30ppm/℃，与铜箔匹配性好，避免 PCB 在基站户外温变下翘曲；
案例：某 5G 基站厂商用 5880 制作 AAU 射频 PCB，26GHz 毫米波信号覆盖半径比 4350B 基材提升 15%，且在 - 30℃低温下仍能稳定工作，满足运营商户外部署需求。
场景 3：高频毫米波 PCB（30GHz 以上）—— 适配 Rogers 5800 系列
适用设备：77GHz 汽车毫米波雷达、60GHz 短距通信设备（如 VR 无线传输）、航空航天射频模块。
核心需求：极致低损耗、高可靠性、耐极端环境。
罗杰斯 5800 的适配性：
参数匹配：纯 PTFE 基材，ε?=2.2，tanδ=0.0004（10GHz），77GHz 频段传输 5cm 损耗仅 0.5dB，确保雷达探测距离（需≥200 米）和精度（±0.1 米）；
极端适应：耐温范围 - 269℃~260℃，耐酒精、汽油等化学腐蚀，适合汽车发动机舱（高温）、航空航天（低温）环境；
注意：加工需特殊处理 ——PTFE 表面光滑，需等离子蚀刻（功率 200W，时间 60 秒）增加粗糙度（Ra=0.3μm），否则层压时易分层，制造成本比 5880 高 60%。
场景 4：特殊环境射频 PCB—— 适配 Rogers RO4000 系列（如 RO4360G2）
适用设备：医疗射频消融仪 PCB（耐消毒）、海洋探测设备 PCB（耐盐雾）。
核心需求：耐化学腐蚀、无卤素、高绝缘。
罗杰斯 RO4360G2 的适配性：
特性：ε?=6.15（高介电常数适合小型化设计），tanδ=0.0013（10GHz），无卤素符合医疗标准（IEC 61249），耐盐雾（96 小时测试无腐蚀）；
案例：某医疗设备厂商用 RO4360G2 制作射频消融仪 PCB，经酒精消毒 1000 次后，介电性能无变化，设备故障率从 3% 降至 0.5%。
三、选型误区与避坑指南
误区 1：只看 tanδ，忽略 ε?稳定性—— 某厂商用 ε?=3.0 但波动 ±0.2 的罗杰斯基材做 5G 射频 PCB，导致阻抗偏差 ±8%（标准 ±3%），信号反射严重。避坑：选型时需同时确认 ε?的绝对值和波动范围（如 4350B 的 ε?波动 ±0.05）。
误区 2：高频场景盲目选纯 PTFE—— 某企业用 5800 做 24GHz 工业雷达 PCB，成本增加 80%，但性能仅比 5880 提升 10%，性价比极低。避坑：10-30GHz 优先选 5880，30GHz 以上再选 5800。
误区 3：忽略基材厚度适配性—— 罗杰斯基材常用厚度为 0.127mm、0.254mm、0.508mm，若射频 PCB 设计层间距 0.1mm，却选 0.127mm 厚的基材，会导致阻抗超标。避坑：选型时需结合 PCB 叠层设计的层间距需求，选择匹配厚度的基材。
四、选型流程：四步落地
明确射频 PCB 的核心参数：信号频段、阻抗要求（50Ω/75Ω）、工作温度范围；
按频段筛选罗杰斯基材型号（参考场景适配表）；
核对基材参数（ε?、tanδ、CTE）是否满足设计要求；
制作样品测试（信号损耗、阻抗稳定性），确认无误后批量采购。
射频 PCB 的罗杰斯基材选型，不是 “选最贵” 而是 “选最对”。只有结合场景需求、参数匹配、成本平衡，才能选出既满足性能又控制成本的基材，为射频 PCB 的稳定工作打下基础。
