PCB 阻焊层的制造工艺直接决定其性能与外观 —— 涂覆不均会导致局部厚度偏差超差，曝光能量不足会引发显影不彻底，固化温度不够会造成附着力下降。与其他 PCB 工艺相比，阻焊层工艺需兼顾 “精度” 与 “一致性”，既要精准露出微小焊盘（如 0.1mm 开窗），又要确保大面积阻焊层无气泡、无针孔。今天，我们解析 PCB 阻焊层的完整制造工艺（以主流光敏型为例），包括涂覆、预烘、曝光、显影、固化五大环节，聚焦关键参数控制与常见工艺问题解决，结合实际案例帮你掌握精度控制要点。
?
一、工艺 1：涂覆 —— 确保厚度均匀与覆盖完整?
涂覆是将阻焊剂均匀覆盖在 PCB 表面，核心目标是 “厚度一致、无漏涂、无气泡”，主流工艺为丝网印刷（适合批量生产）与喷涂（适合复杂异形 PCB）。?
1. 丝网印刷涂覆（主流工艺）?
- 设备与耗材：半自动丝网印刷机（精度 ±0.02mm）、不锈钢丝网（目数 300-400 目，张力 25-30N/cm）、刮刀（聚氨酯材质，硬度 70-80 Shore A）；?
- 关键参数：?
- 刮刀压力：1.5-2.5kg/cm²，压力过小会导致涂覆不均（局部漏涂），过大则阻焊剂易渗透丝网，导致边缘模糊；?
- 印刷速度：30-50mm/s，速度过快会产生气泡，过慢则效率低；?
- 厚度控制：通过丝网厚度（20-30μm）与刮刀压力配合，确保湿膜厚度 30-40μm（干燥后 20-30μm），偏差≤±20%；?
- 操作要点：印刷前需清洁 PCB 表面（用异丙醇擦拭，去除油污与粉尘），丝网需定期校准（每批次前检查张力，偏差超 5% 需重新张网）。?
?
2. 喷涂涂覆（异形 PCB 适用）?
- 设备与耗材：自动喷涂机（雾化压力 0.3-0.5MPa）、阻焊剂稀释液（调节粘度至 15-20s，涂 - 4 杯）；?
- 关键参数：?
- 雾化压力：0.4MPa，压力过小雾化效果差（颗粒粗），过大则材料浪费；?
- 喷涂距离：15-20cm，距离过近会导致局部过厚，过远则厚度不足；?
- 喷涂次数：2-3 次（每次间隔 5 分钟），避免单次过厚导致流挂；?
- 适用场景：PCB 边缘有异形缺口、表面有凸起元件（如连接器），丝网印刷无法覆盖的场景。?
某工业异形 PCB 采用喷涂工艺，3 次喷涂后厚度达 25μm，覆盖完整，无漏涂区域。?
二、工艺 2：预烘 —— 去除溶剂，防止曝光粘板?
预烘是将涂覆后的湿膜加热，去除溶剂（挥发分≤5%），使阻焊剂初步固化（不粘手），为后续曝光做准备。?
- 设备：热风循环烘箱（控温精度 ±2℃）；?
- 关键参数：?
- 温度：70-80℃，温度过高会导致阻焊剂提前完全固化，无法显影；过低则溶剂残留多（＞5%），曝光时易粘底片；?
- 时间：20-30 分钟，根据湿膜厚度调整（30μm 湿膜需 30 分钟）；?
- 质量检查：预烘后用手指轻触阻焊层，无粘手现象，且无气泡、无褶皱为合格。?
某厂商预烘温度仅 65℃，时间 20 分钟，溶剂残留达 8%，曝光时 50% 的 PCB 粘底片；调整温度至 75℃，时间 25 分钟，溶剂残留降至 3%，粘底片率降至 0.5%。?

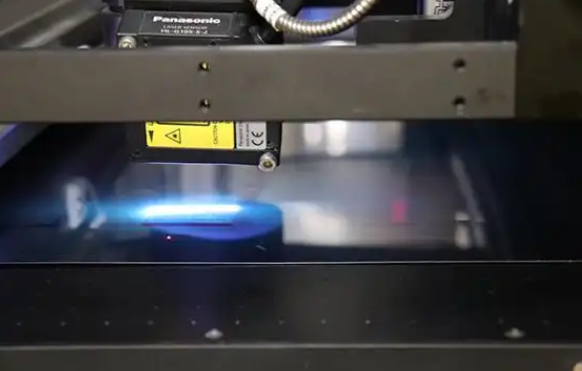

三、工艺 3：曝光 —— 精准开窗，定义焊接区域?
曝光是通过 UV 光照射，使光敏阻焊剂的曝光区域（非开窗区）发生交联反应（固化），未曝光区域（开窗区）保持可溶状态，核心目标是 “开窗尺寸精准，边缘清晰”。?
- 设备：UV 曝光机（波长 365nm，能量控制精度 ±50mJ/cm²）、菲林底片（开窗尺寸比设计大 0.02-0.03mm，补偿显影收缩）；?
- 关键参数：?
- 曝光能量：500-800mJ/cm²，能量过低会导致曝光不足（非开窗区阻焊剂未完全固化，显影时被冲掉），过高则曝光过度（开窗区阻焊剂部分固化，显影不彻底）；?
- 对位精度：菲林与 PCB 的对位偏差≤±0.02mm，确保开窗与焊盘完全对齐（开窗偏移超 0.03mm 会导致焊盘露铜不足或阻焊剂覆盖焊盘）；?
- 操作要点：曝光前需清洁菲林与 PCB 表面（用无尘布擦拭），避免灰尘导致局部曝光不良；每批次前用能量计校准曝光能量，偏差超 10% 需调整。?
四、工艺 4：显影 —— 去除未曝光区域，露出焊盘?
显影是用碱性显影液（碳酸钠溶液，浓度 1.0-1.5%）冲洗 PCB，去除未曝光的阻焊剂（开窗区），露出焊盘，核心目标是 “开窗彻底，无残胶”。?
- 设备：喷淋式显影机（压力 2.0-3.0bar，温度 30-35℃）；?
- 关键参数：?
- 显影液浓度：1.2%，浓度过低会导致显影不彻底（开窗区残胶），过高则腐蚀已固化的阻焊剂；?
- 显影时间：60-90 秒，时间过短残胶率高（＞5%），过长则开窗尺寸扩大（超设计 0.02mm）；?
- 喷淋压力：2.5bar，压力过小无法冲净残胶，过大则损伤阻焊层边缘；?
- 质量检查：显影后用放大镜（20 倍）检查开窗区，无残胶、焊盘完全露出为合格。?
某 PCB 厂商显影液浓度仅 0.8%，时间 60 秒，导致 30% 的开窗区有残胶；调整浓度至 1.2%，时间 80 秒后，残胶率降至 0.3%。?
五、工艺 5：后固化 —— 完全固化，提升性能?
后固化是将显影后的 PCB 高温烘烤，使阻焊剂完全交联固化，提升附着力、耐温性与绝缘性，是阻焊层工艺的 “最后防线”。?
- 设备：热风循环烘箱（控温精度 ±2℃）；?
- 关键参数：?
- 温度：120-150℃（光敏型阻焊剂），热固性阻焊剂需 150-180℃；?
- 时间：20-30 分钟（光敏型），热固性需 30-60 分钟；?
- 升温速率：2-3℃/min，避免温度骤升导致阻焊层起泡；?
- 性能提升：后固化后，阻焊层附着力从 3N/cm 提升至 6N/cm，绝缘电阻从 10¹¹Ω 提升至 10¹³Ω，耐温性从 200℃提升至 260℃。?
某厂商后固化温度仅 110℃，时间 20 分钟，阻焊层附着力仅 4N/cm；调整温度至 140℃，时间 25 分钟后，附着力达 7N/cm，通过 260℃回流焊无起泡。?
六、常见工艺问题与解决方案?
1. 阻焊层气泡（固化后表面出现直径＞0.1mm 的气泡）?
- 原因：涂覆时混入空气、预烘不彻底（溶剂残留）、后固化升温过快；?
- 解决方案：涂覆前搅拌阻焊剂（排除气泡）、延长预烘时间（至溶剂残留≤3%）、降低升温速率至 2℃/min。?
2. 开窗区残胶（显影后焊盘表面有阻焊剂残留）?
- 原因：曝光能量不足、显影液浓度低、显影时间短；?
- 解决方案：提升曝光能量至 600mJ/cm²、调整显影液浓度至 1.2%、延长显影时间至 80 秒。?
3. 阻焊层脱落（回流焊后局部阻焊层脱落）?
- 原因：PCB 表面清洁不彻底、附着力不足、后固化不充分；?
- 解决方案：印刷前用异丙醇彻底清洁、选用含偶联剂的阻焊剂、提升后固化温度至 140℃。?
PCB 阻焊层工艺需 “层层把控”，从涂覆的厚度均匀到固化的性能提升，每个环节的参数都需精准匹配，才能生产出性能稳定、外观合格的阻焊层。
