空气质量监测PCB：环境感知设备的信号中枢

来源：捷配时间: 2025/09/23 09:57:52 阅读: 138 标签：空气质量监测PCB

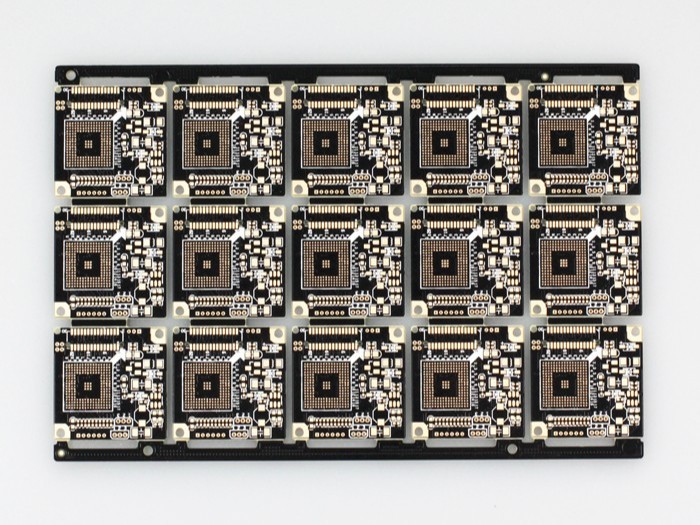

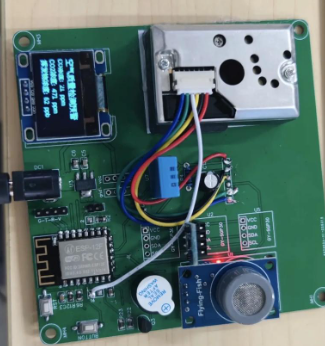

在空气质量监测设备（如 PM2.5 检测仪、甲醛监测仪、多参数环境监测站）中，PCB 是连接传感器、处理器、通信模块的 “信号中枢”，需精准适配各类环境传感器的微弱信号采集、数据处理与稳定传输需求。与普通消费电子 PCB（如手机主板）相比，空气质量监测 PCB 的核心差异在于 “高精度信号采集”“抗环境干扰”“长期稳定运行”—— 若 PCB 设计不当，会导致传感器信号失真，出现 PM2.5 数值偏差超 20%、甲醛检测误报等问题。今天，我们从基础入手，解析空气质量监测 PCB 的定义、核心功能、与普通 PCB 的差异及关键组成部分，帮你建立系统认知。

首先，明确空气质量监测 PCB 的核心定义：指专为空气质量监测设备设计的印制电路板，能适配 PM2.5、甲醛、TVOC、CO?、温湿度等多类传感器，实现 “传感器信号采集 - 信号调理 - 数据处理 - 通信传输” 的全流程功能，需在室内外复杂环境（如高温、高湿、粉尘、电磁干扰）下保持长期稳定运行，是监测数据准确性的核心保障。

与普通消费电子 PCB 相比，空气质量监测 PCB 的核心差异集中在三个维度：?

信号采集精度：普通 PCB 侧重高频信号传输（如手机射频信号），对微弱信号精度要求低；空气质量监测 PCB 需采集传感器的微伏级信号（如 PM2.5 传感器的 0-10mV 输出信号、甲醛传感器的 0-5mV 浓度信号），信号采集误差需≤1%，否则会导致监测数据偏差。例如，某 PM2.5 检测仪 PCB 的信号采集误差达 5%，实际浓度 30μg/m³ 时，显示值仅 28.5μg/m³，不符合国标要求（误差需≤10%，优选≤5%）；?

环境适应性：普通 PCB 多在室内常温环境（0-40℃、湿度 30%-60%）使用；空气质量监测 PCB 需适配室外 - 30-70℃的宽温范围、5%-95% RH 的高湿度，部分工业场景还需耐受粉尘、腐蚀性气体（如硫化物），若防护不足，会导致 PCB 铜箔腐蚀、元件失效；?

长期可靠性：普通消费电子 PCB 的设计寿命约 1-2 年；空气质量监测设备（如环境监测站）的设计寿命需 5-10 年，PCB 需确保长期（≥5 年）无故障运行，元件老化率低，数据稳定性无明显衰减。?

空气质量监测 PCB 的核心功能，贯穿环境监测的 “感知 - 处理 - 传输” 全流程，具体可拆解为三点：?

1. 精准适配多类传感器，实现信号采集?

空气质量监测设备需搭载多种传感器（如激光散射式 PM2.5 传感器、电化学甲醛传感器、红外 CO?传感器），不同传感器的接口与信号特性差异显著，PCB 需针对性设计接口电路：?

数字传感器接口：如 I2C、SPI 接口的温湿度传感器（如 SHT30），PCB 需设计匹配的通信线路，阻抗控制在 50Ω，确保数据传输无丢包；?

模拟传感器接口：如电化学甲醛传感器（输出 0-5mV 模拟信号），PCB 需设计高精度模拟信号采集电路，包括低噪声运放、滤波电容，避免信号干扰；?

特殊传感器接口：如激光 PM2.5 传感器需 5V/12V 双电源供电，PCB 需设计独立电源回路，避免供电波动影响传感器激光发射稳定性。例如，某 PM2.5 传感器因 PCB 供电波动（±0.2V），激光强度不稳定，导致监测数据波动达 10μg/m³；优化电源回路后，供电波动≤±0.05V，数据波动降至 3μg/m³ 以内。?

2. 信号调理与数据处理，保障监测精度?

传感器输出的原始信号往往存在噪声、漂移，PCB 需通过信号调理电路与处理器实现数据校准：?
