PCB 走线宽度的设计原则：载流、阻抗与空间的平衡
来源：捷配
时间: 2025/09/24 10:13:55
阅读: 318
标签：
PCB 走线宽度
PCB 走线宽度的设计是 “多目标优化” 的过程 —— 既要满足电流承载与阻抗控制，又要适配 PCB 空间布局，避免过度浪费基材。与普通设计中 “凭经验选宽度” 的做法不同，科学的设计需遵循 “载流优先、阻抗匹配、散热辅助、空间适配” 四大原则，结合具体电路参数（电流、频率、温度）与行业标准（如 IPC-2221），确保设计合规且实用。今天，我们解析 PCB 走线宽度的核心设计原则、计算方法与标准规范，帮你掌握平衡各方需求的设计方法。?
一、载流优先原则：按电流确定最小宽度?
载流能力是走线宽度的 “底线要求”，必须优先满足，避免过流烧毁。设计需根据 “电流大小、铜厚、环境温度、走线长度” 四参数，通过公式或工具计算最小宽度，再预留 10%-20% 余量。?
1. 载流宽度计算方法?
（1）经验公式（适用于快速估算）?
对于 1oz（35μm）铜厚、环境温度 25℃、允许温升 30℃的情况，最小走线宽度（W，单位 mm）与电流（I，单位 A）的关系可简化为：?
- 当 I≤1A 时，W≈0.1+0.1×I；?
- 当 1A＜I≤5A 时，W≈0.2+0.16×(I-1)；?
- 当 I＞5A 时，W≈0.8+0.2×(I-5)。?
例如：?
- I=0.5A，W≈0.1+0.1×0.5=0.15mm；?
- I=2A，W≈0.2+0.16×(2-1)=0.36mm（实际取 0.4mm）；?
- I=6A，W≈0.8+0.2×(6-5)=1.0mm。?
（2）精确计算（参考 IPC-2221 标准）?

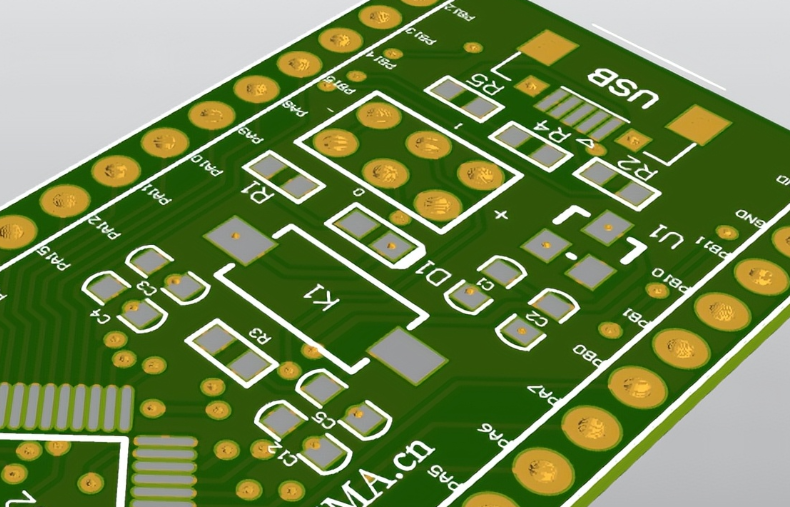

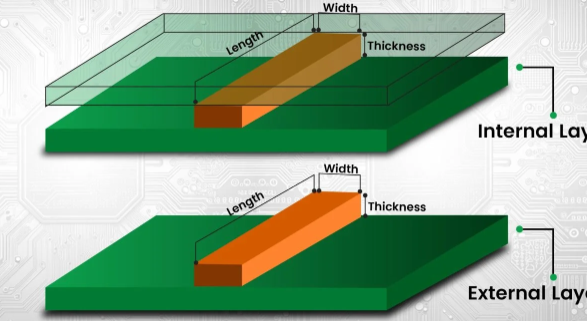

IPC-2221 标准提供了更精准的计算模型，考虑铜厚（T，单位 μm）、环境温度（Ta，单位℃）、允许温升（ΔT，单位℃）、走线长度（L，单位 mm），公式如下：?
W = (I × L) / (k × T × ΔT)?
其中 k 为系数（铜的导热系数，取 385W/(m?K)），需注意单位换算（面积单位为 m²）。?
例如，I=3A，L=200mm，T=35μm（1oz），Ta=25℃，ΔT=30℃：?
W = (3×0.2) / (385×35×10??×30) ≈ 0.6 / 0.399 ≈ 1.5mm（实际设计取 1.5mm，预留余量）。?
2. 载流设计的核心注意事项?
- 预留余量：计算出的最小宽度需增加 10%-20% 余量，应对电流波动（如电机启动冲击电流）与工艺偏差（蚀刻导致宽度减小 5%-10%）；?
- 大电流分段设计：超过 5A 的大电流走线，可采用 “主线路宽 + 分支渐窄” 设计（如主线路 1mm，分支 0.5mm），避免整体浪费空间；?
- 多线并联：空间受限无法加宽时，可采用 2-3 根并行走线（间距≥线宽，避免串扰），总载流能力约为单根的 1.8-2.5 倍。某设备因空间限制，用 2 根 0.3mm（1oz）并联承载 1.8A 电流（单根载流 1A），温度稳定在 60℃，满足需求。?
二、阻抗匹配原则：高频信号的宽度控制?
高频信号（≥50MHz）的走线宽度需精准匹配特性阻抗（如 50Ω、75Ω、100Ω），否则会产生信号反射与串扰，影响传输完整性。阻抗与宽度的关系受 “铜厚、介电常数、走线与地平面间距” 影响，需通过仿真工具计算。?
1. 特性阻抗与宽度的关系?
以常见的微带线结构（走线在 PCB 表层，下方有参考地平面）为例（1oz 铜厚，介电常数 4.5）：?
- 若需 50Ω 阻抗，走线与地平面间距 0.1mm 时，宽度约 0.2mm；间距 0.2mm 时，宽度约 0.4mm；?
- 若需 100Ω 差分阻抗（两根并行走线），间距 0.2mm、与地平面间距 0.1mm 时，单根宽度约 0.15mm。?
2. 阻抗控制的设计要点?
- 工具仿真：采用 Cadence Allegro、Altium Designer 等工具，输入叠层参数（铜厚、介电常数、间距），仿真计算目标阻抗对应的宽度，精度达 ±5%；?
- 避免宽度突变：高频走线宽度需保持一致，若必须变宽 / 变窄，需采用 “渐变过渡”（长度≥5 倍宽度变化量），避免阻抗突变导致反射；?
- 差分线宽度匹配：差分信号（如 USB 3.0、DDR）的两根走线宽度需完全一致（偏差≤5%），且间距均匀，确保差分阻抗平衡。某 DDR4 内存的差分走线因宽度偏差 0.02mm，差分阻抗偏差 12%，导致数据传输误码率从 10?¹² 升至 10??；调整宽度后，误码率恢复正常。?
三、散热辅助原则：高功率电路的宽度优化?
高功率元件（如电源芯片、LED、电机驱动）的相连走线，需兼顾载流与散热，通过加宽走线增强散热能力，延长元件寿命。?
1. 散热宽度的设计方法?
- 功率与宽度匹配：元件功率每增加 1W，相连走线宽度需增加 0.1-0.2mm（1oz 铜厚），例如 3W LED 的正极走线宽度≥0.5mm；?
- 散热孔配合：高功率走线下方可设计散热过孔（直径 0.3mm，间距 2-3mm），将热量传导至 PCB 内层或背面，散热效率提升 30%-50%；?
- 铜皮覆盖：对功率＞5W 的元件，可将相连走线设计为 “铜皮区域”（宽度≥3mm，面积≥元件封装面积的 2 倍），增强散热。某 LED 驱动电路的 3W LED，正极走线 0.3mm 时焊点温度 90℃；加宽至 0.6mm 并添加 2 个散热孔后，温度降至 70℃，LED 寿命延长 50%。?
四、空间适配原则：高密度布局的宽度权衡?
消费电子（如手机、智能手表）的 PCB 空间有限（面积≤10cm²），需在满足性能的前提下，尽量减小走线宽度，提升布局密度。?
1. 空间受限的设计策略?
- 小信号窄线宽：低频小信号（如 I2C、GPIO，电流≤100mA）可采用 0.1-0.15mm 宽度（1oz 铜厚），适配 0402、0201 超小元件；?
- 多层板优化：采用 4 层及以上 PCB，将部分走线移至内层，表层可减小宽度（如内层 0.2mm，表层 0.15mm）；?
- 走线交叉与间距：窄走线（0.1mm）的间距需≥0.1mm（符合 IPC-2221 标准），避免短路，同时通过 “过孔换层” 减少表层交叉，提升空间利用率。某手机 PCB 的 I2C 信号采用 0.12mm 宽度，间距 0.12mm，在 5cm×8cm 的 PCB 上实现了 200 个元件的高密度布局，且信号传输稳定。?
PCB 走线宽度的设计需 “多维度权衡”，以载流为底线，阻抗与散热为核心，空间为约束，通过科学计算与工具仿真，实现性能与成本的平衡。
