PCB 走线宽度：电路连接的基础骨架-一文看懂

来源：捷配时间: 2025/09/24 10:10:32 阅读: 149 标签： PCB 走线宽度

在 PCB 设计中，走线宽度是决定电路性能的 “基础骨架”—— 过窄会导致电流承载不足、发热烧毁；过宽则浪费基材、增加成本，还可能影响高频信号传输。与普通用户认知中 “走线越宽越安全” 的误区不同，科学的走线宽度设计需平衡 “载流能力、阻抗控制、散热效率、空间利用率” 四大核心需求，尤其在高频信号、大电流、高密度布局场景中，宽度偏差哪怕 0.1mm，都可能引发设备故障。今天，我们从基础入手，解析 PCB 走线宽度的定义、核心作用、关键影响因素，帮你建立系统认知。

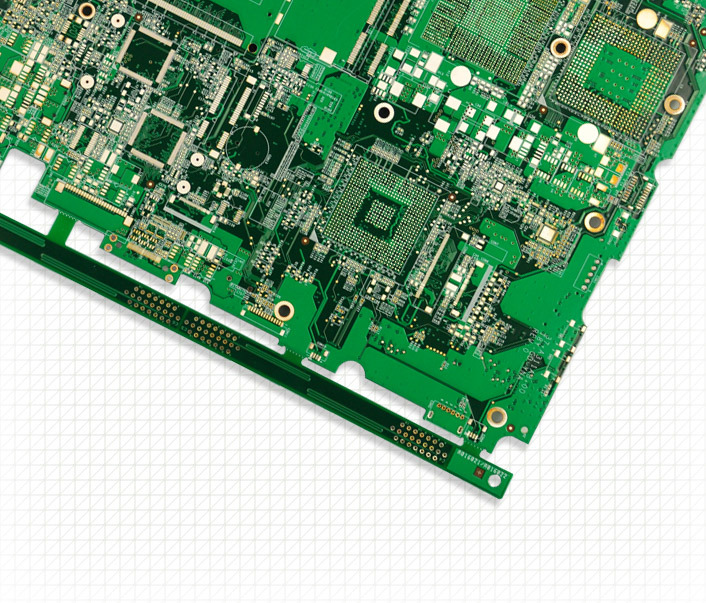

首先，明确 PCB 走线宽度的核心定义：指 PCB 上铜箔导线的横向尺寸（单位通常为 mm 或 mil，1mil=0.0254mm），是连接元件引脚、实现电流与信号传输的关键结构。走线宽度需根据电路的电流大小、信号频率、散热需求、基材特性（如铜厚、介电常数）综合设计，常见范围从 0.1mm（4mil，适用于小信号）到 5mm（200mil，适用于大电流），特殊场景（如电源总线）可达 10mm 以上。?

PCB 走线宽度的核心作用，贯穿电路 “电流传输 - 信号完整性 - 散热安全” 全流程，具体可拆解为三点：?

1. 承载电流：避免过流烧毁?

走线宽度的首要功能是安全承载电路电流，根据焦耳定律（Q=I²Rt），电流通过导线时会产生热量，宽度不足会导致电阻增大（R=ρL/S，ρ 为铜电阻率，L 为走线长度，S 为横截面积）、热量积聚，最终引发铜箔熔化、线路烧毁。例如，1oz 铜厚（35μm）的走线，若宽度仅 0.1mm，长期承载 1A 电流时，温度会升至 80℃以上（环境温度 25℃），超过 FR-4 基材的耐热上限（长期耐温≤130℃，但局部过热会加速老化）；若电流增至 2A，温度会骤升至 150℃，铜箔可能熔化，导致线路断路。?

不同电流对应的最小走线宽度需遵循 “电流越大，宽度越宽” 的基本规律，且受铜厚影响显著：铜厚越厚，相同宽度的载流能力越强。以常见的 1oz（35μm）、2oz（70μm）铜厚为例（环境温度 25℃，允许温升 30℃）：?

0.1mm 宽度：1oz 铜厚载流 0.5A，2oz 铜厚载流 0.7A；?

0.2mm 宽度：1oz 铜厚载流 1A，2oz 铜厚载流 1.4A；?

0.5mm 宽度：1oz 铜厚载流 2.5A，2oz 铜厚载流 3.5A；?

1mm 宽度：1oz 铜厚载流 5A，2oz 铜厚载流 7A。?

某工业设备的电源线路未按电流设计宽度，用 0.2mm（1oz 铜厚）承载 2A 电流，运行 1 小时后线路烧毁，设备停机；调整为 0.5mm 宽度后，温度稳定在 55℃，长期运行无异常。?

2. 控制阻抗：保障高频信号完整性?

对于高频信号（如 50MHz 以上，常见于 USB 3.0、PCIe、5G 射频），走线宽度是控制特性阻抗（如 50Ω、75Ω）的关键参数，直接影响信号反射、串扰与衰减。特性阻抗的本质是信号传输过程中 “每单位长度的电容与电感比值”，而走线宽度通过改变 “线路与参考地平面的电容” 影响阻抗：宽度越大，电容越大，阻抗越低；反之则阻抗越高。?

例如，设计 50Ω 特性阻抗的高频走线（1oz 铜厚，基材介电常数 4.5，走线与地平面间距 0.1mm）：?

若宽度设计为 0.2mm，实际阻抗可能达 55Ω（偏差 10%），导致信号反射系数（S11）从 - 15dB 恶化至 - 12dB，传输速率下降 10%；?

若宽度调整为 0.22mm，阻抗可精准控制在 50Ω±5%，反射系数优化至 - 18dB，信号完整性显著提升。?

某 5G 手机的射频走线因宽度偏差 0.03mm，阻抗超标 8%，导致信号接收灵敏度下降 2dB，下载速率从 1.2Gbps 降至 1.0Gbps；调整宽度后，灵敏度恢复正常。?

3. 辅助散热：平衡局部温升?

在高功率电路（如电源模块、LED 驱动）中，走线不仅是电流通道，还是 “被动散热体”—— 宽走线的散热面积更大，能快速将元件产生的热量传导至 PCB 其他区域，避免局部热点集中。例如，LED 驱动电路中，1W LED 的散热主要依赖相连的走线：?

若走线宽度 0.3mm（1oz 铜厚），LED 焊点温度达 95℃；?

若宽度增至 0.6mm，散热面积翻倍，焊点温度降至 75℃，LED 寿命从 2 万小时延长至 3 万小时。?

影响 PCB 走线宽度设计的三大关键因素，需在设计初期重点考虑：?

（1）铜箔厚度（铜厚）?

铜厚是载流能力的核心影响因素，常见 PCB 铜厚为 1oz（35μm）、2oz（70μm），工业设备可达 3-4oz（105-140μm）。相同宽度下，铜厚每增加 1oz，载流能力提升约 40%—— 例如 0.2mm 宽度，1oz 载流 1A，2oz 载流 1.4A，3oz 载流 1.8A。设计时需先明确铜厚，再匹配对应宽度。?

（2）环境温度?

温度升高会导致铜电阻增大（温度系数 0.00393/℃），载流能力下降。例如，25℃环境下 0.5mm（1oz）走线载流 2.5A，若环境温度升至 60℃（工业车间常见温度），载流能力降至 2A（下降 20%）。高温环境（如汽车发动机舱，温度 85℃）需进一步加宽走线，或增加铜厚。?

（3）走线长度?

走线长度越长，电阻越大，热量积聚越多，需适当加宽以补偿损耗。例如，1A 电流的 0.2mm（1oz）走线，长度 100mm 时温度 50℃，长度 500mm 时温度升至 70℃，需将宽度增至 0.3mm，温度可降至 55℃。?

PCB 走线宽度是 “安全载流、信号完整、高效散热” 的基础，需摒弃 “越宽越好” 的误区，结合电路实际需求科学设计，才能确保 PCB 性能稳定、成本合理。
