导热垫的选型方法：匹配散热需求与场景特性

来源：捷配时间: 2025/09/25 09:13:43 阅读: 120 标签：导热垫的选型方法

导热垫的选型直接决定散热效果 —— 选低了导热系数，会导致元件温度过高；选硬了硬度，会压坏脆弱元件；选厚了公差，会出现间隙填充不充分。与 “越厚越好”“导热系数越高越好” 的误区不同，科学的选型需结合 “发热功率、界面间隙、环境条件、元件特性” 四大核心因素，针对性匹配导热垫的参数，避免性能过剩或不足。今天，我们解析导热垫的选型步骤、关键影响因素及场景化选型案例，帮你掌握精准选型策略。?

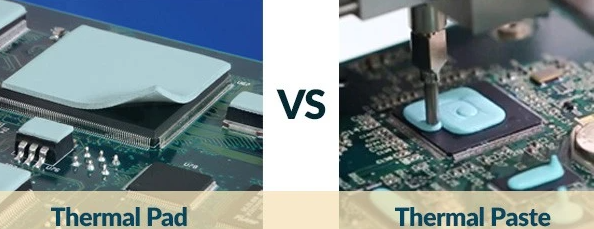

一、选型核心步骤：四步确定合适型号?

1. 第一步：明确散热基础需求?

首先需获取设备的三个核心参数，为选型奠定基础：?

发热元件功率（P）：即元件工作时的实际发热量（单位 W），可通过元件规格书（如芯片的功耗参数）或实际测试获取，例如，某 LED 驱动芯片的额定功耗为 15W，实际工作功率 12W；?

允许最高温度（Tmax）：元件能稳定工作的最高温度（通常规格书中标注为 “结温 Tj”），需确保散热后元件温度≤Tmax，例如，MOS 管的 Tj 为 150℃，需控制实际温度≤120℃（预留 30℃余量）；?

界面间隙（d）：发热元件表面与散热结构表面的垂直距离（单位 mm），需用卡尺或激光测厚仪测量，注意包含元件封装高度偏差（通常 ±0.1mm），例如，测量间隙为 0.3mm，需按 0.35mm（加 15% 余量）选型。?

2. 第二步：计算所需导热系数?

根据发热功率与允许温差，结合界面热阻模型，估算所需导热垫的最小导热系数（λ），避免盲目选择高导热系数型号（成本更高）。核心公式基于热传导基本定律（Q=λ×A×ΔT/d，其中 Q 为发热功率，A 为接触面积，ΔT 为温差，d 为导热垫厚度），实际计算需简化（忽略其他热阻，仅考虑导热垫热阻）：?

步骤 1：确定温差 ΔT = 允许最高温度 - 环境温度，例如，环境温度 40℃，允许最高温度 120℃，ΔT=80℃；?

步骤 2：确定接触面积 A（元件与导热垫的实际接触面积，单位 cm²），例如，芯片尺寸 10mm×10mm，A=1cm²；?

步骤 3：计算所需导热系数 λ≥(P×d)/(A×ΔT)，例如，P=12W，d=0.35mm=0.035cm，A=1cm²，ΔT=80℃，则 λ≥(12×0.035)/(1×80)=0.00525 W/(cm?K)=5.25 W/(m?K)，需选择导热系数≥6W/(m?K) 的型号（预留 15% 余量）。?

3. 第三步：匹配厚度与硬度?

厚度与硬度需结合界面间隙、元件脆弱程度与安装压力综合选择：?

厚度选择：导热垫厚度应比实际间隙大 5%-10%，确保安装压力下充分填充间隙，同时避免过厚导致热阻增大（热阻与厚度成正比）。例如，实际间隙 0.3mm，选择 0.32-0.33mm 厚度（+5%-+10%），公差需≤±0.05mm，避免间隙偏差导致填充不足；?

硬度选择：根据元件耐受压力选择邵氏硬度（Shore A）：?

脆弱元件（如陶瓷电容、薄型芯片）：选择 20-40 Shore A 软质导热垫，安装压力 5-15N/cm²，避免压裂元件；?

坚固元件（如金属外壳功率管、IGBT 模块）：选择 40-70 Shore A 硬质导热垫，安装压力 15-30N/cm²，确保间隙充分填充。?

某消费电子的薄型芯片（厚度 0.5mm，耐受压力≤10N/cm²），间隙 0.2mm，初期选用 50 Shore A（硬度偏高）的导热垫，安装后 30% 的芯片出现裂纹；更换为 30 Shore A 软质导热垫，压力降至 8N/cm²，无裂纹且温度稳定在 75℃。?

4. 第四步：适配环境与可靠性要求?

不同应用环境对导热垫的耐温、耐油、阻燃等特性要求不同，需针对性选择：?

温度环境：?

常温场景（-10-60℃，如家用电子）：常规耐温 - 40-200℃型号即可；?

高低温场景（-40-125℃，如汽车电子）：需选择耐高低温老化型号（老化测试 1000 小时性能衰减≤10%）；?

高温场景（125-200℃，如工业变频器）：需选用耐高温基体（如硅橡胶改性型号），避免高温软化流失；?

特殊环境：?

油污场景（如汽车发动机舱）：选择耐油型号（浸泡机油 500 小时，导热系数变化≤15%）；?

高湿场景（如户外设备）：选择耐水解型号（85℃/85% RH 1000 小时，体积电阻率变化≤10%）；?

安全要求：所有电子设备需选择 UL94 V0 阻燃等级的导热垫，避免火灾风险。?

二、选型关键影响因素：避免性能偏差?

1. 接触面积的影响?

接触面积越小，所需导热系数越高 —— 小面积元件（如 1mm×1mm 的 LED 灯珠）散热路径窄，需更高导热系数弥补面积不足。例如，1W LED 灯珠（接触面积 0.01cm²，间隙 0.1mm，ΔT=60℃），计算得 λ≥(1×0.01)/(0.01×60)=0.166 W/(cm?K)=16.6 W/(m?K)，需选择 20W/(m?K) 以上的高导热型号；若接触面积增至 1cm²（如芯片），1W 功率仅需 0.8W/(m?K) 即可。?

2. 安装压力的平衡?

安装压力不足（＜5N/cm²）会导致导热垫无法充分填充间隙，界面热阻增大；压力过高（＞30N/cm²）会压坏元件或导致导热垫过度压缩（厚度减少超 30%，易老化）。例如，某服务器 CPU（接触面积 4cm²）选用邵氏 40 Shore A 的导热垫，压力 10N/cm² 时，热阻 8℃?cm²/W；压力降至 3N/cm²，热阻升至 15℃?cm²/W；压力增至 35N/cm²，CPU 封装出现变形。?

3. 长期可靠性的考量?

部分低价导热垫存在 “短期导热好、长期老化快” 的问题 —— 高温老化后导热系数下降超 30%，或出现硬化、开裂。选型时需关注老化测试数据：?
