极端环境下的导热垫应用：深低温、超高温与高腐蚀场景的适配策略
来源：捷配
时间: 2025/09/25 09:17:15
阅读: 155
标签：
导热垫应用：

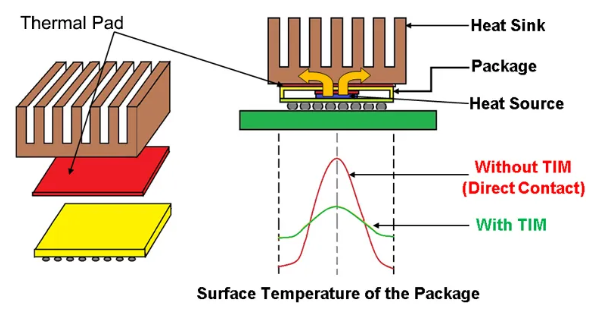

常规环境（-40-80℃、干燥清洁）下的导热垫应用已形成成熟方案，但在极端环境（如太空深低温 - 196℃、工业窑炉超高温 300℃、海洋高盐雾腐蚀）中，普通导热垫易出现脆裂、软化、腐蚀失效，需针对性选择材料与结构。这类场景对导热垫的 “环境耐受性” 要求远高于常规散热需求，若盲目套用常规型号，会导致设备散热中断甚至整体失效。今天，我们解析三大极端环境下的导热垫应用要点、材料选择与实际案例，帮你掌握特殊场景的适配方法。?
一、深低温环境（-60- -196℃）：适配航天、低温实验设备?
1. 环境核心挑战?
深低温环境下，普通导热垫的高分子基体会因分子运动减缓而变硬脆化（邵氏硬度增加 50% 以上），失去弹性无法填充间隙；部分填料（如氧化铝）会因热膨胀系数差异与基体分离，导致导热系数下降 30%-50%；同时，低温下界面间隙易因材料收缩产生新的空气缝隙，进一步增大热阻。典型应用场景包括卫星元器件散热（-150- -50℃）、液氮环境实验设备（-196℃）。?
2. 导热垫选型与应用要点?
- 材料选择：?
- 基体：选用耐低温硅橡胶（如苯基硅橡胶）或全氟醚橡胶，-196℃下仍能保持弹性（邵氏硬度变化≤20%），避免脆裂；?
- 填料：优先选择低膨胀系数的导热填料，如氮化硼（热膨胀系数 4ppm/℃）、石墨烯（3ppm/℃），减少与基体的分离风险；?
- 辅助成分：添加增塑剂（如邻苯二甲酸二辛酯）提升低温柔韧性，确保 - 196℃下压缩量仍能达到原始厚度的 10%-15%。?
- 参数控制：?
- 导热系数：深低温下导热系数下降明显，选型时需按常温值的 1.5 倍预留余量，例如需求导热系数 2W/(m?K)（-150℃），需选择常温 3W/(m?K) 的型号；?
- 厚度公差：低温下材料收缩率约 0.5%-1%，导热垫厚度需比常温间隙大 1%-2%，避免收缩后出现间隙，例如常温间隙 0.3mm，选择 0.303-0.306mm 厚度。?
- 安装注意事项：?
- 安装前需在目标低温环境下预冷导热垫 30 分钟，使其提前完成收缩，避免安装后收缩产生间隙；?
- 采用低压力安装（5-10N/cm²），防止脆化的导热垫被压裂。?
3. 应用案例?
某卫星通信模块（工作温度 - 120- -60℃）需为功率放大器（发热功率 5W）散热，初期选用普通硅橡胶导热垫（常温导热系数 2W/(m?K)），低温下脆化，热阻从 8℃?cm²/W 升至 15℃?cm²/W，模块温度超允许值（-40℃）；更换苯基硅橡胶基体 + 氮化硼填料的导热垫（常温 3W/(m?K)，-120℃下导热系数 2.1W/(m?K)），预冷后安装，热阻稳定在 7℃?cm²/W，模块温度控制在 - 50℃以内，满足航天要求。?
二、超高温环境（200-300℃）：适配工业窑炉、发动机周边设备?
1. 环境核心挑战?
超高温下，普通导热垫的高分子基体会软化流失（200℃以上硅橡胶开始分解），导致界面失去导热介质；部分填料（如金属粉末）会氧化生锈，不仅降低导热性能，还可能污染元件；同时，高温下金属散热结构与元件的热膨胀差异更大，需导热垫具备更高弹性以适应动态间隙变化。典型应用场景包括工业窑炉温控模块（200-280℃）、汽车发动机缸体附近传感器（180-250℃）。?
2. 导热垫选型与应用要点?
- 材料选择：?
- 基体：选用耐高温弹性材料，如硅橡胶改性品（添加陶瓷粉增强耐高温性）、聚酰亚胺泡沫，250℃下无软化流失，300℃下短期（1 小时）仍能保持结构完整；?
- 填料：选择耐高温氧化的填料，如碳化硅（耐温 1600℃）、氧化铝（耐温 2050℃），避免高温氧化；?
- 结构设计：采用 “金属网增强层” 结构，在导热垫中间嵌入不锈钢网（厚度 0.05mm），防止高温下基体流失，同时提升机械强度。?
- 参数控制：?
- 耐温范围：选型时需确保导热垫的长期耐温上限比实际环境温度高 30℃以上，例如 250℃环境，选择长期耐温 280℃的型号；?
- 导热系数：高温下导热系数会因基体热导率变化略有上升（约 5%-10%），选型时按常温值计算即可，无需额外预留。?
- 安装注意事项：?
- 避免导热垫直接接触明火或局部热点（超 300℃），可在导热垫与热点之间加一层薄金属片（如 0.1mm 铜片）分散热量；?
- 采用金属卡扣固定散热结构，防止高温下塑料螺丝软化导致压力下降。?
3. 应用案例?
某工业窑炉温控传感器（工作温度 220-260℃，发热功率 3W），初期用普通耐高温导热垫（耐温 200℃），200℃以上软化流失，传感器温度超 280℃（允许值 260℃）；更换硅橡胶改性 + 碳化硅填料 + 不锈钢网的导热垫（耐温 300℃，常温导热系数 4W/(m?K)），配合铜片散热，热阻稳定在 6℃?cm²/W，传感器温度控制在 250℃以内，连续工作 6 个月无失效。?
三、高腐蚀环境（高盐雾、化学腐蚀）：适配海洋设备、化工仪器?
1. 环境核心挑战?
高盐雾（如海洋环境）、化学腐蚀（如化工车间酸碱气体）会导致导热垫的高分子基体水解、填料氧化，表现为表面发黏、体积膨胀（超 10%）、导热系数下降 40% 以上；同时，腐蚀产物可能导电，破坏导热垫的绝缘性能（体积电阻率从 10¹²Ω?cm 降至 10?Ω?cm 以下），引发元件短路。典型应用场景包括海洋监测设备（盐雾浓度 5% NaCl）、化工反应釜温度传感器（酸碱气体环境）。?
2. 导热垫选型与应用要点?
- 材料选择：?
- 基体：选用耐水解、耐化学腐蚀的材料，如氟橡胶、全氟醚橡胶，5% NaCl 盐雾环境下浸泡 1000 小时，体积变化≤3%，质量损失≤2%；?
- 填料：选择惰性填料，如聚四氟乙烯包覆的氧化铝（隔绝腐蚀介质）、氮化硅（化学稳定性高），避免氧化或水解；?
- 表面处理：导热垫表面涂覆一层薄聚四氟乙烯涂层（厚度 5-10μm），进一步隔绝腐蚀介质，同时不影响导热性能（涂层导热系数 0.25W/(m?K)，薄涂层对整体热阻影响≤0.5℃?cm²/W）。?
- 参数控制：?
- 绝缘性能：选型时需确保腐蚀后的体积电阻率仍≥10¹¹Ω?cm，例如常温体积电阻率 10¹³Ω?cm 的型号，腐蚀后可保持 10¹¹Ω?cm 以上；?
- 硬度：高腐蚀环境下导热垫易变软，需选择初始硬度稍高的型号（邵氏 50-60 Shore A），腐蚀后硬度仍能保持在邵氏 40 Shore A 以上，确保填充能力。?
- 安装注意事项：?
- 安装前在散热结构与元件的缝隙处涂抹密封胶（耐腐蚀型），防止腐蚀介质从边缘渗入导热垫内部；?
- 定期（如每 3 个月）检查导热垫表面状态，发现发黏、膨胀立即更换，避免腐蚀扩散。?
3. 应用案例?
某海洋浮标监测设备（盐雾环境 5% NaCl，工作温度 - 20-60℃，发热功率 2W），初期用普通导热垫，3 个月后表面发黏，体积膨胀 15%，导热系数从 2W/(m?K) 降至 1.2W/(m?K)，设备频繁短路；更换氟橡胶基体 + 聚四氟乙烯包覆氧化铝 + 表面涂层的导热垫（盐雾浸泡 1000 小时性能变化≤5%，常温导热系数 2.5W/(m?K)），配合密封胶防护，6 个月后导热系数仍保持 2.4W/(m?K)，无短路问题，设备稳定运行。
