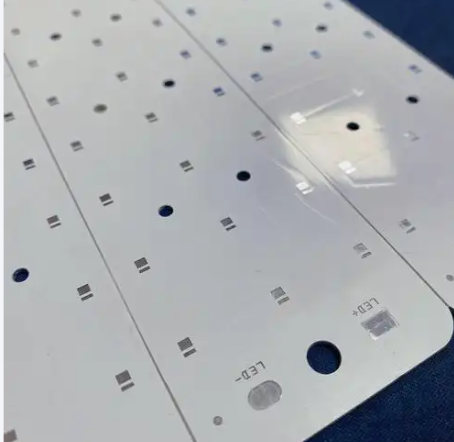

PCB 铝基板的材料选型直接决定热管理效果 —— 选错绝缘层材料会导致热阻超标（如用 1W/(m?K) 绝缘层适配 20W 元件，结温超 100℃），选错铝基材质会引发机械失效（如用 1060 纯铝适配振动场景，铝基开裂）。与 “凭经验选型” 的误区不同，科学的材料选型需遵循 “元件功率 - 环境条件 - 成本预算” 的匹配逻辑，覆盖绝缘层、铝基、铜箔三大核心材料，每个环节都有明确的选型标准与场景适配方案。今天，我们解析铝基板热管理的材料选型策略，结合具体场景案例，帮你选出 “导热优、可靠性高、成本适配” 的材料组合。?
一、绝缘层材料选型：热传导与绝缘的 “平衡核心”?
绝缘层是铝基板热管理的 “关键瓶颈”，需在 “高导热” 与 “高绝缘、耐温” 之间平衡，主流材料分为环氧类、聚酰亚胺类与特殊陶瓷类，特性差异显著。?
1. 环氧玻璃布绝缘层：中低功率场景的 “性价比之选”?
- 核心特性：?
- 导热系数：0.8-1.5W/(m?K)（常规型）、2-3W/(m?K)（高导热型，添加氧化铝填料）；?
- 绝缘性能：击穿电压≥2kV/mm，体积电阻率≥10¹?Ω?cm，满足绝大多数场景绝缘需求；?
- 耐温性：Tg=130-150℃，连续使用温度≤125℃；?
- 成本：常规型 15-25 元 /㎡，高导热型 30-45 元 /㎡，是成本最低的绝缘层材料；?
- 适配场景：?
- 低功率 LED（1-5W）：如 LED 指示灯、小功率筒灯，用常规型环氧层（λ=1W/(m?K)）即可满足散热需求；?
- 中功率电源（5-20W）：如手机充电器、小型逆变器，用高导热型环氧层（λ=2W/(m?K)），平衡散热与成本；?
- 环境要求：适用于常温（-20-85℃）、无强振动、无化学腐蚀场景；?
- 局限性：?
- 高温性能差：温度超 125℃时，绝缘层老化加速，热阻增加 30% 以上，不适合汽车发动机舱（温度＞150℃）等高温场景；?
- 耐振动性弱：长期振动（如汽车行驶振动）易导致环氧层开裂，丧失绝缘性。?
案例：某 LED 筒灯（10W）用高导热环氧绝缘层（λ=2W/(m?K)，d=100μm），绝缘层热阻 R_ins=0.1/(2×0.0001)=500℃/W，配合 1060 铝基与散热器，总热阻 R_total=8℃/W，LED 结温稳定在 85℃（环境 25℃），成本比聚酰亚胺层低 40%。?
2. 聚酰亚胺绝缘层：高温高功率场景的 “可靠选择”?
- 核心特性：?
- 导热系数：2-5W/(m?K)（添加氮化硼、石墨烯填料），高导热型号可达 5W/(m?K)，是环氧层的 2-3 倍；?
- 绝缘性能：击穿电压≥3kV/mm，体积电阻率≥10¹?Ω?cm，绝缘性优于环氧层；?
- 耐温性：Tg=200-250℃，连续使用温度≤200℃，150℃下长期使用热阻变化≤10%；?
- 成本：40-80 元 /㎡，是环氧层的 2-3 倍；?
- 适配场景：?
- 高功率元件（20-100W）：如 IGBT 模块、LED 路灯（100W），用 λ=3-5W/(m?K) 的聚酰亚胺层，降低绝缘层热阻；?
- 高温环境：如汽车发动机舱（-40-150℃）、工业烤箱周边设备，聚酰亚胺的耐温性可避免绝缘层老化；?
- 高可靠性需求：如医疗设备、航空电子，需长期稳定的热管理与绝缘性能；?
- 局限性：?
- 成本高：仅适合对可靠性要求高的场景，普通消费电子难以承受；?
- 加工难度大：聚酰亚胺的固化温度（200-250℃）高于环氧层（150-180℃），需专用层压设备。?
3. 陶瓷填充绝缘层：超高温超功率场景的 “特殊选择”?
- 核心特性：?
- 导热系数：5-10W/(m?K)（添加氧化铝、氮化铝陶瓷颗粒），导热性最优；?
- 耐温性：连续使用温度≤300℃，适合超高温场景（如航天设备、工业熔炉控制器）；?
- 绝缘性能：击穿电压≥5kV/mm，绝缘性极强；?
- 成本：100-200 元 /㎡，是聚酰亚胺层的 2-3 倍；?
- 适配场景：?
- 超功率元件（＞100W）：如大功率激光模块、高频射频放大器；?
- 超高温环境：如航天设备（-60-200℃）、工业熔炉周边（温度＞200℃）；?
- 局限性：?
- 脆性大：陶瓷填料占比高（70%-80%），绝缘层柔韧性差，易因振动或冲击断裂；?
- 加工成本高：需高温高压层压（温度 250-300℃，压力 30-50kg/cm²），加工周期长。?
二、铝基材料选型：机械强度与导热的 “权衡关键”?
铝基材料需兼顾 “高导热” 与 “机械性能（强度、耐振动、耐腐蚀）”，主流材质为 1060 纯铝、6061 铝合金、5052 铝合金，选型需结合场景的机械与环境要求。?
1. 1060 纯铝：高导热低振动场景的 “首选”?
- 核心特性：?
- 导热系数：209W/(m?K)，导热性最优；?
- 机械强度：抗拉强度 60MPa，屈服强度 30MPa，强度低，易变形；?
- 耐腐蚀性：普通（无涂层时，户外易氧化），需做阳极氧化处理（厚度 5-10μm）提升耐腐蚀性；?
- 成本：10-15 元 /kg，成本最低；?
- 适配场景：?
- 无振动、常温场景：如 LED 路灯（固定安装）、室内电源适配器；?
- 对导热要求高、强度要求低的场景：如 LED 显示屏（元件功率 5-10W，无机械应力）；?
- 注意事项：避免用于汽车、工业设备等振动场景（如汽车行驶振动会导致 1060 铝基开裂）。?
2. 6061 铝合金：中高强度耐振动场景的 “主流”?
- 核心特性：?
- 导热系数：155W/(m?K)，略低于 1060 纯铝，但机械性能显著提升；?
- 机械强度：抗拉强度 110MPa，屈服强度 55MPa，可承受中等振动与压力；?
- 耐腐蚀性：较好（含硅、镁元素，形成氧化膜），户外使用无需额外涂层；?
- 成本：18-25 元 /kg，比 1060 高 50%；?
- 适配场景：?
- 汽车电子：如车载 LED 大灯、电机控制器（振动频率 10-2000Hz，加速度 5g）；?
- 工业设备：如变频器、伺服驱动器（需承受安装螺丝压力 15-20N/cm²）；?
- 优势：在导热与强度间平衡，是铝基板铝基的 “通用选择”。?
3. 5052 铝合金：高耐腐蚀潮湿场景的 “优选”?
- 核心特性：?
- 导热系数：138W/(m?K)，导热性低于前两者；?
- 机械强度：抗拉强度 100MPa，屈服强度 27MPa，强度中等；?
- 耐腐蚀性：最优（含 2.5% 镁元素，耐海水、湿气腐蚀）；?
- 成本：22-30 元 /kg，成本最高；?
- 适配场景：?
- 户外潮湿 / 腐蚀环境：如海上 LED 灯塔（高盐雾）、卫浴设备电源；?
- 水下设备：如水下 LED 照明（防水等级 IP68）；?
- 注意事项：导热性较低，需配合高导热绝缘层（λ≥3W/(m?K)），避免总热阻超标。?
三、铜箔材料选型：载流与导热的 “辅助优化”?
铜箔对热管理影响较小（热阻占比≤5%），选型主要关注厚度与纯度，核心标准：?
- 纯度：≥99.9%（电解铜箔），确保导热系数 386W/(m?K)，避免杂质增加热阻；?
- 厚度：?
- 低功率场景（≤10W）：1oz（35μm），满足导热与载流需求；?
- 中高功率场景（＞10W）：2oz（70μm），提升载流能力（2oz 铜箔载流是 1oz 的 1.8 倍），对导热无显著提升；?
- 表面处理：?
- 普通场景：镀锡（厚度 2-5μm），防止铜箔氧化；?
- 高温场景：镀镍金（Ni 5μm+Au 0.1μm），耐温性优于镀锡，适用于汽车电子。?
四、材料选型的核心原则与案例?
1. 核心原则?
- 功率优先：低功率（≤5W）选环氧 + 1060 铝基，中功率（5-20W）选高导热环氧 + 6061 铝基，高功率（＞20W）选聚酰亚胺 + 6061/5052 铝基；?
- 环境适配：高温选聚酰亚胺，振动选 6061，腐蚀选 5052；?
- 成本平衡：非必要不选陶瓷填充与 5052 铝基，避免成本过剩。?
2. 场景化选型案例?
案例 1：LED 路灯（100W，户外常温，无强振动）?
- 绝缘层：聚酰亚胺（λ=3W/(m?K)，耐户外老化，连续使用温度≤125℃）；?
- 铝基：1060 纯铝（阳极氧化，λ=209W/(m?K)，成本低，无振动需求）；?
- 铜箔：2oz（70μm，载流需求高）；?
- 效果：总热阻 R_total=5℃/W，LED 结温 = 25+100×5=525℃（配合大型散热器降至 80℃）。?
案例 2：汽车 IGBT 控制器（50W，-40-150℃，振动）?
- 绝缘层：聚酰亚胺（λ=4W/(m?K)，耐 150℃高温）；?
- 铝基：6061 铝合金（λ=155W/(m?K)，耐振动）；?
- 铜箔：2oz 镀镍金（耐温与耐腐蚀性）；?
- 效果：总热阻 R_total=4℃/W，IGBT 结温 = 25+50×4=225℃（配合热管散热器降至 120℃）。?
PCB 铝基板热管理的材料选型需 “场景化匹配”，核心是绝缘层导热系数与元件功率匹配，铝基材质与环境机械要求匹配，同时平衡成本，避免 “高参数材料用在低需求场景” 的浪费。
