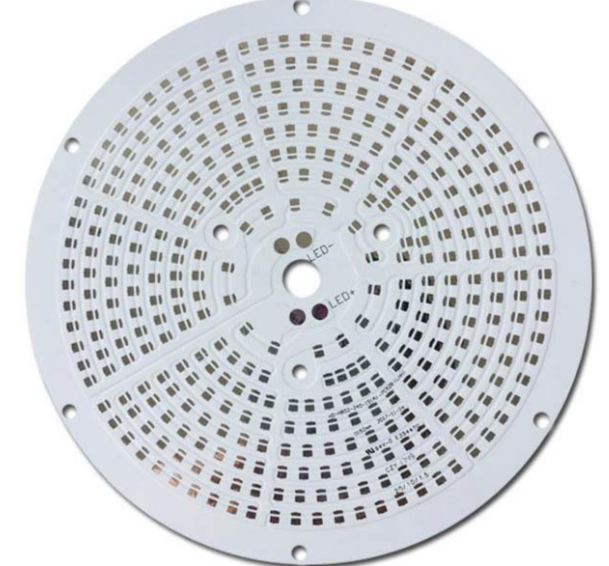

PCB 铝基板热管理的工艺优化：从制造到组装的全流程落地
来源：捷配
时间: 2025/09/26 09:25:16
阅读: 228
标签：
PCB 铝基板热管理
PCB 铝基板的热管理效果不仅依赖材料选型，还受 “制造工艺（绝缘层贴合、铝基处理）” 与 “组装工艺（散热器安装、导热界面处理）” 的显著影响 —— 绝缘层贴合压力不足会导致气泡（热阻增加 50%），散热器安装扭矩不够会使接触热阻翻倍。与 “重材料轻工艺” 的误区不同，工艺优化需覆盖 “制造 - 组装 - 测试” 全流程，针对每个环节的热管理痛点，提供具体的参数控制与操作规范。今天，我们解析铝基板热管理的工艺优化策略，结合实际案例与参数标准，帮你实现从设计到落地的高效热管理。?
一、制造工艺优化：铝基板本身的 “热阻控制”?
制造工艺决定铝基板的固有热阻（铜箔 - 绝缘层 - 铝基的传导热阻），核心优化环节包括绝缘层贴合、铝基表面处理、铜箔蚀刻，每个环节都需精准控制参数，避免引入额外热阻。?
1. 绝缘层贴合工艺：消除气泡，降低界面热阻?
绝缘层与铜箔、铝基的贴合质量直接影响界面热阻，气泡（空气间隙）是导致热阻增加的主要原因（空气导热系数仅 0.026W/(m?K)），核心优化参数：?
- 贴合温度：?
- 环氧绝缘层：150-180℃，温度过低会导致树脂未完全固化，产生气泡；过高会使树脂老化，降低导热性；?
- 聚酰亚胺绝缘层：200-250℃，需匹配聚酰亚胺的高固化温度；?
- 贴合压力：?
- 常规压力：20-30kg/cm²，确保绝缘层与铜箔、铝基紧密接触，气泡率≤1%（每㎡气泡数量≤10 个，单个面积≤0.1mm²）；?
- 高导热绝缘层（λ≥3W/(m?K)）：压力需提升至 30-40kg/cm²，因填料含量高，需更大压力排除气泡；?
- 贴合时间：?
- 环氧层：30-60 分钟（分阶段加压，先 10kg/cm² 预热 10 分钟，再升至 20kg/cm² 保温 30 分钟）；?
- 聚酰亚胺层：60-90 分钟，固化时间更长，确保树脂完全交联；?
- 检测与修复：?
- 气泡检测：用 X 光探伤仪或强光透射检测，发现气泡需重新贴合（小气泡可钻孔排气后补胶，但热阻会增加 10%）；?
- 案例：某工厂环氧绝缘层贴合压力 15kg/cm²（不足 20kg/cm²），气泡率达 8%，绝缘层热阻 R_ins=8℃/W（设计 5℃/W）；调整压力至 25kg/cm²，气泡率降至 0.5%，R_ins 降至 5.2℃/W，满足设计要求。?
2. 铝基表面处理工艺：降低接触热阻的 “基础”?
铝基表面的氧化层、油污会增加与散热器的接触热阻，需通过表面处理提升平整度与清洁度：?
- 表面脱脂：?
- 工艺：用碱性清洗剂（如 5% 氢氧化钠溶液）浸泡铝基（温度 50-60℃，时间 5-10 分钟），去除表面油污；?
- 标准：脱脂后水膜测试合格（表面形成连续水膜，无破裂），避免油污残留导致贴合不良；?
- 氧化层去除：?
- 工艺：用 10% 硝酸溶液酸洗（温度 25-30℃，时间 1-2 分钟），去除表面氧化层（Al?O?，导热系数仅 15W/(m?K)）；?
- 标准：酸洗后铝基表面呈银白色，无氧化斑点，氧化层厚度≤0.5μm；?
- 平整度校准：?
- 工艺：用精密压延机（精度 ±0.01mm）校准铝基平整度，确保≤0.1mm/m；?
- 检测：用激光平面度测试仪（精度 ±0.001mm/m）抽样检测，超差铝基需重新压延；?
- 表面涂层（可选）：?
- 阳极氧化：厚度 5-10μm，提升耐腐蚀性，对导热影响小（涂层热阻≤0.1℃/W）；?
- 导热涂层：如石墨烯涂层（λ=500W/(m?K)），可进一步降低接触热阻（比无涂层低 20%），适用于高功率场景；?
- 案例：某铝基未做氧化层去除，表面氧化层厚度 5μm，接触热阻 R_contact=0.8℃/W；酸洗去除后，氧化层厚度 0.3μm，R_contact 降至 0.2℃/W，总热阻降低 12%。?
3. 铜箔蚀刻工艺：避免线路热阻增加?
铜箔蚀刻精度不足会导致线路变窄（载流能力下降）或残留（短路风险），对热阻影响较小，但需确保线路完整性：?
- 蚀刻参数：?
- 蚀刻液浓度：氯化铁溶液 40-45%，温度 45-50℃，时间根据铜箔厚度调整（1oz 铜箔需 10-15 分钟）；?
- 蚀刻精度：线路宽度偏差≤±0.02mm，避免线路过窄导致局部过热；?
- 检测：用光学显微镜（200 倍）检查线路边缘，无毛刺（高度≤0.003mm），避免影响元件焊接与散热。?
二、组装工艺优化：铝基板与外部散热的 “高效衔接”?
组装工艺决定铝基板与散热器、元件的热耦合效果，核心优化环节包括元件焊接、导热界面材料（TIM）涂抹、散热器安装，直接影响总热阻。?
1. 元件焊接工艺：确保元件与铜箔的 “紧密热连接”?
元件焊接不良（虚焊、焊锡不足）会增加元件与铜箔的接触热阻，需控制焊接温度与焊锡量：?
- 回流焊参数（SMT 元件）：?
- 温度曲线：预热 80-150℃（升温速率 1-2℃/s），恒温 150-180℃（60-90s），峰值 250-260℃（30-60s），冷却速率 2-3℃/s；?
- 焊锡量：片式元件焊锡覆盖端电极≥90%，BGA 焊锡球完全浸润焊盘，避免虚焊（虚焊会使接触热阻增加 10-20 倍）；?
- 手工焊接（大功率元件）：?
- 烙铁温度：350-380℃，焊接时间 3-5 秒，避免温度过高损伤铝基板绝缘层；?
- 焊锡选择：高导热焊锡（λ=50-60W/(m?K)，如 Sn96.5Ag3.0Cu0.5），比普通焊锡（λ=30W/(m?K)）热阻低 40%；?
- 检测：用 X-Ray 检测 BGA 焊接质量，用 AOI 检测片式元件焊锡覆盖率，虚焊率≤0.1%。?
2. 导热界面材料（TIM）涂抹工艺：填充间隙，降低接触热阻?
TIM 是铝基板与散热器之间的 “热桥梁”，涂抹质量直接影响接触热阻，核心优化参数：?
- TIM 选型：?
- 低功率场景（≤10W）：导热硅脂（λ=2-5W/(m?K)，成本低，易涂抹）；?
- 中高功率场景（＞10W）：导热垫片（λ=3-8W/(m?K)，厚度均匀，适合间隙≤1mm）；?
- 超功率场景（＞50W）：导热凝胶（λ=5-12W/(m?K)，流动性好，填充不规则间隙）；?
- 涂抹参数：?
- 硅脂涂抹：厚度 50-100μm（用刮刀均匀涂抹，呈连续薄膜，无气泡、空缺），厚度过厚（＞150μm）会增加热阻（λ=3W/(m?K) 的硅脂，150μm 厚热阻 = 0.00015/(3×A)，A=10cm² 时热阻 = 0.05℃/W）；?
- 垫片安装：厚度比间隙大 10-20%（如间隙 0.5mm，选 0.55-0.6mm 厚垫片），确保压力下充分填充；?
- 检测：安装后用压力计测量 TIM 压缩量（硅脂压缩率 50-70%，垫片 30-50%），确保填充充分。?
3. 散热器安装工艺：确保紧密贴合，避免压力不均?
散热器安装不当（压力不足、压力不均）会导致接触热阻增加，核心优化参数：?
- 安装压力：?
- 标准压力：15-20N/cm²（通过螺丝扭矩控制，如 M3 螺丝扭矩 0.8-1.2N?m，M4 螺丝 1.5-2.0N?m）；?
- 压力均匀性：采用对角均匀拧紧方式（4 颗螺丝分 2-3 次拧紧），压力偏差≤±2N/cm²，避免局部压力不足导致间隙；?
- 散热器选型适配：?
- 低功率（≤10W）：自然散热片（面积≥100cm²）；?
- 中功率（10-50W）：带风扇散热片（风量≥50CFM）；?
- 高功率（＞50W）：热管 / 均热板散热器（热阻≤1℃/W）；?
- 检测：安装后用红外测温仪测量铝基与散热器的温度差，温差≤2℃（A=10cm²，10W 功率），说明接触良好。?
三、工艺测试与验证：确保热管理效果达标?
- 热阻测试：用热阻测试仪测量铝基板总热阻（R_total），按场景要求判断是否达标（如高功率场景≤2℃/W）；?
- 温度测试：设备通电运行 30 分钟后，用红外热像仪拍摄铝基板表面温度分布，热点温度≤元件允许最高温度（如 LED≤85℃）；?
- 可靠性测试：进行温度循环（-40-125℃，100 次）、振动测试（10-2000Hz，5g），测试后重新测量热阻，变化≤10% 为合格。?
PCB 铝基板热管理的工艺优化需 “全流程精准控制”，制造环节消除气泡与氧化层，组装环节优化 TIM 与散热器安装，同时通过测试验证确保效果，避免因工艺缺陷导致热管理失效。
