告别电磁干扰：电车电机 PCB 的 EMC 合规方案，保障 ADAS 稳定

    电车电机运行时会产生强电磁干扰（10kHz-1MHz），若电机 PCB 未做 EMC 防护，干扰会通过线路耦合至 ADAS（高级辅助驾驶系统）、车机等敏感模块 —— 某新能源汽车的电机 PCB 因屏蔽不足，IGBT 开关噪声侵入毫米波雷达线路，导致雷达目标识别误差从 ±1m 扩大至 ±5m，AEB 功能误触发；另一案例中，电机驱动信号干扰车机导航，定位偏差超 10 米，用户投诉率飙升至 20%。更严重的是，若 EMC 辐射超标（超 54dBμV/m），还会无法通过国家强制性认证，影响车辆上市。



要实现电机与整车电子系统的 “和谐共存”，电机 PCB 需构建 “EMC 全链路防护” 体系：首先是电源端的传导干扰过滤。电机电源是干扰传入的主要路径：在电源入口串联共模电感（TDK ACM2012，AEC-Q200 认证，阻抗 600Ω@100MHz）与差模电感（10μH），滤除低频传导噪声；并联 X 电容（0.1μF/275V）与 Y 电容（1000pF/250V），抑制共模干扰，将电源纹波控制在 10mV 以内；IGBT 供电端并联 22μF 钽电容 + 0.1μF MLCC 电容（X7R 材质），吸收高频开关噪声（100MHz 以上），某测试显示，电源滤波后，传导干扰从 65dBμV 降至 45dBμV，符合 CISPR 25 Class 3 标准。





其次是信号端的辐射干扰屏蔽。电机控制信号与 IGBT 驱动信号易产生辐射：将 PCB 划分为 “功率区”（IGBT、主回路）与 “控制区”（MCU、传感器），区域间用 “接地隔离带”（宽度≥5mm，厚度 2oz 铜箔）分隔，隔离带与车身接地系统单点连接；控制信号线路采用 “屏蔽双绞线”（线距 0.15mm，外侧覆盖 1oz 接地铜箔），并串联磁珠（阻抗 1kΩ@100MHz），辐射干扰抑制率≥90%；在功率区外侧布置 “双层金属屏蔽罩”（0.15mm 铝箔 + 0.1mm 铜箔），屏蔽罩接地电阻≤50mΩ，IGBT 开关噪声屏蔽后，毫米波雷达识别误差从 ±5m 恢复至 ±1.2m，AEB 功能正常。





最后是接地系统的干扰隔离。不合理的接地会形成干扰回路：采用 “星形接地” 设计，电源地、信号地、屏蔽地分别独立连接至 PCB 中心接地点，避免不同接地回路的电流相互干扰；功率区接地铜箔宽度≥3mm（2oz 厚度），降低接地阻抗（≤50mΩ），减少接地电压降；控制区接地采用 “多点接地”（接地间距≤2cm），缩短高频噪声的接地路径，某新能源汽车通过接地优化，车机导航定位偏差从 10 米降至 1.5 米，用户投诉率下降 90%。

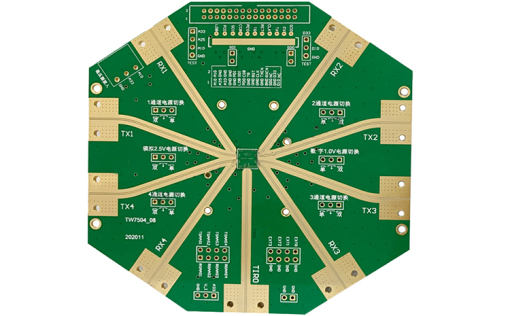

针对电车电机 PCB 的 “EMC 合规、抗干扰” 需求，捷配推出车规 EMC 解决方案：电源滤波含共模电感 + X/Y 电容，传导干扰≤45dBμV；信号屏蔽用 5mm 接地隔离带 + 双层屏蔽罩，辐射干扰≤40dBμV/m；接地系统支持星形接地 + 功率区厚铜，接地阻抗≤50mΩ。同时，捷配的 PCB 通过 CISPR 25 Class 3 认证、ISO 11452-2 电磁兼容测试，适配 ADAS 搭载车型。此外，捷配支持 1-6 层车驱电机 PCB 免费打样，48 小时交付样品，批量订单可提供 EMC 测试报告，助力车企解决电磁干扰难题。
